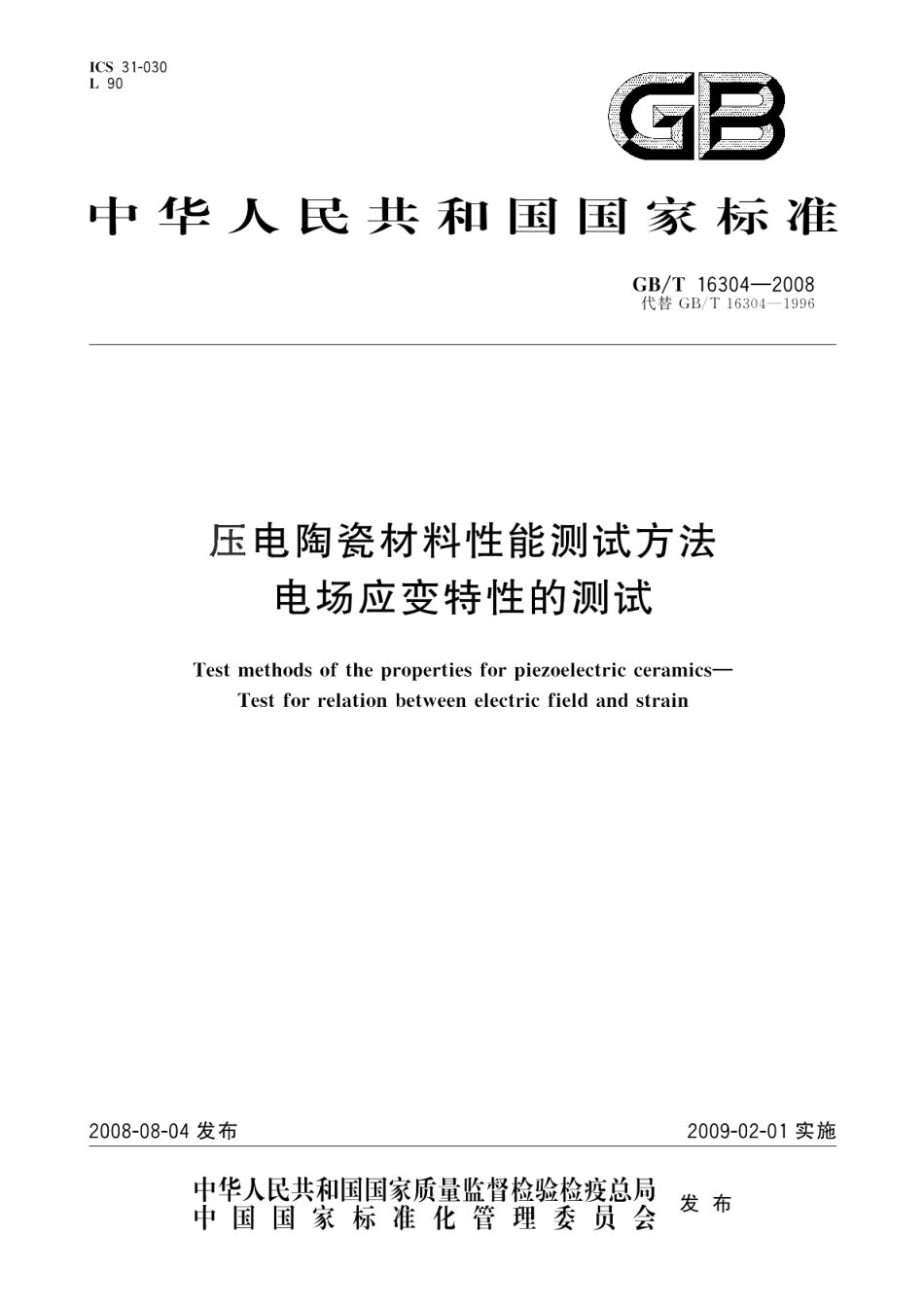

压电陶瓷材料性能测试方法电场应变特性的测试 GBT 16304-2008.pdf

GB/T16304-2008,一测得的谐振频率的数值，单位为千赫兹(kHz)。7.3贝塞尔函数高频激光干涉法7.3.1方法原理在迈克尔逊干涉光路中，合成光强可表示为贝塞尔函数的组合，利用不同阶的贝塞尔函数或者其比值来得到样品振幅。测试原理图见图4。贝飞尔附京岛滋光.洗振仪流业过然lo-0激光器面梦湖参为能中么成时镜被nr行封发生恩图4贝塞尔函数高频激光干涉法测试原理图7.3.2测试步骤贝塞尔函数高频激光干涉法按下列步骤进行测量：)将样品牢固地安装于专用测试夹具中，应夹持在样品节点处。在样品被测端面上粘贴一块直径不大于5mm、厚度约1mm的平面全反射镜：b)按图4所示将夹具上的样品置于贝塞尔函数高频激光干涉测振仪的测量光路中，并连接好仪器设备：c)调整光路和测试用仪器，使其处于稳定工作状态；d)给样品施加激励电场信号，记录不同阶贝塞尔函数对应的光电压数值J。、J,、J:等，在每次测量时，应快速进行。7.3.3振幅的计算估算样品在不同激励电压下产生的振幅值。当振幅值大于等于0.03m时，采用一阶与三阶的光电压比值法(J:/Ja):当振幅值小于0.03m时，采用一阶光电压最大值法，查贝塞尔函数表，得到被测样品的振幅。7.4测试结果的表述根据记录的数据，作出被测样品在谐振状态下f,(基频)，振幅A。与外加交流电场强度E之间的关系曲线：结果也可列表表示。6
