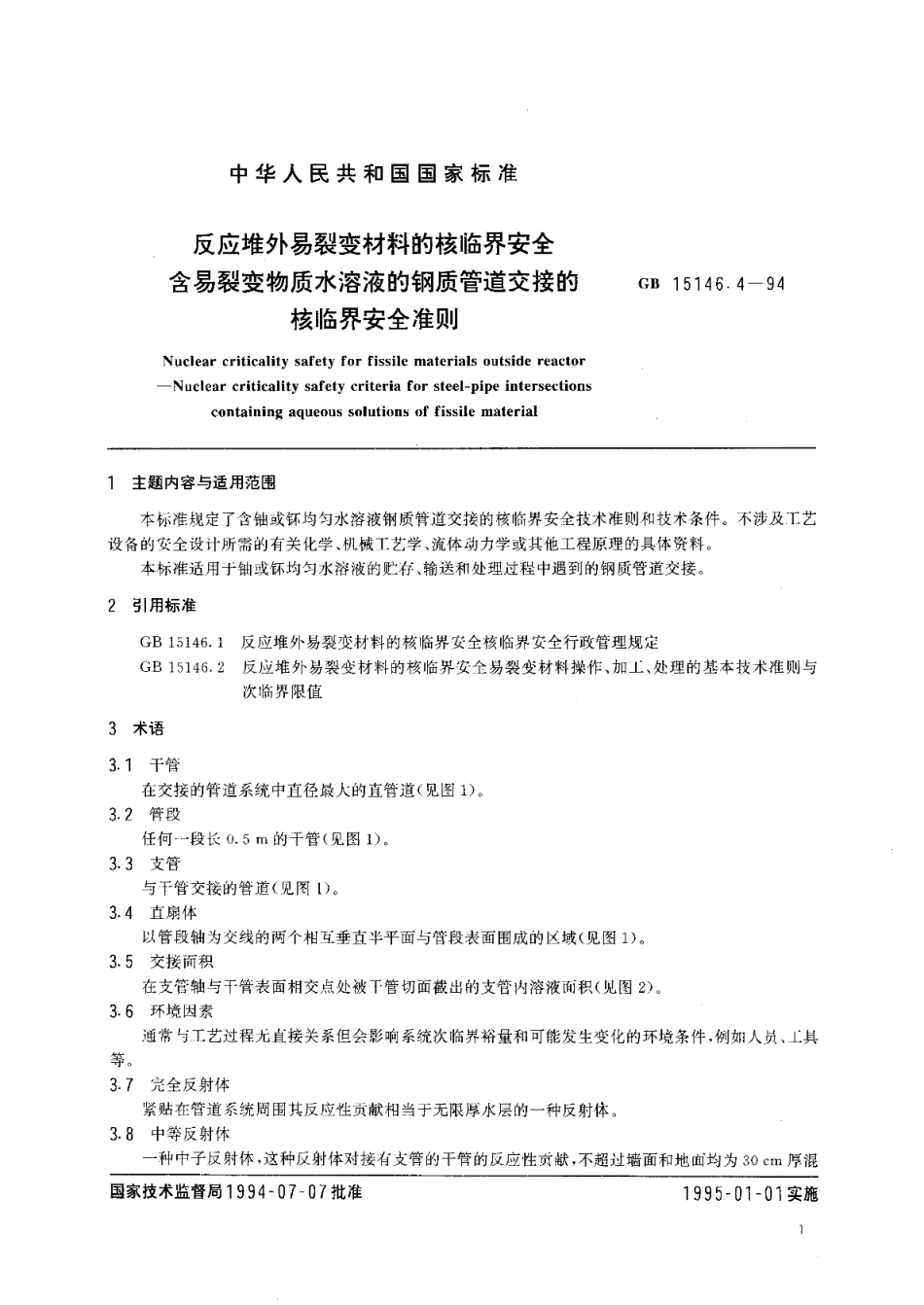

中华人民共和国国家标准反应堆外易裂变材料的核临界安全含易裂变物质水溶液的钢质管道交接的GB15146.4-94核临界安全准则Nuclear criticality safety for fissile materials outside reactor-Nuclear criticality safety criteria for steel-pipe intersectionscontaining aqueous solutions of fissile material1主题内容与适用范围本标准规定了含轴或钚均匀水溶液钢质管道交接的核临界安全技术准则和技术条件。不涉及工艺设备的安全设计所需的有关化学、机械工艺学、流体动力学或其他工程原理的具体资料。本标准适用于轴或钚均匀水溶被的贮存、输送和处理过程中遇到的钢质管道交接。2引用标准GB15146.1反应堆外易裂变材料的核临界安全核临界安全行政管理规定GB15146.2反应堆外易裂变材料的核临界安全易裂变材料操作、加L、处理的基本技术准则与次临界限值3术语3.1干管在交接的管道系统中直径敏人的直管道（见图1）。3.2管段任何一段长0.5m的干管（见图1）。3.3支管与干管交接的管道（见图1）。3.4直扇体以管段轴为交线的两个相互垂直半平面与管段表面围成的区域（见图1）。3.5交接而积在支管轴与干管表面相交点处被干管切面截出的支管内溶液面积（见图2）。3.6环境因素通常与工艺过程尤直接关系但会影响系统次临界裕量和可能发生变化的环境条件，例如人员、上其等。3.7完全反射体紧贴在管道系统周围其反应性贡献相当于无限厚水层的一种反射体。3.8中等反射体一种中子反射体，这种反射体对接有支管的干管的反应性页猷，不超过墙面和地面均为30cm厚混国家技术监督局1994-07-07批准1995-01-01实施】GB15146.4-94凝土、2mX2m的小室且一面混凝土墙与干管及支管相贴的反射条件对千管的相应贡献（见图3）。3.9部分反射体一种中子反射体，这种反射体对接有支管的干管的反应性贡献，不超过墙面和地面均为30cm厚混凝土.的、2m2m的小室且易裂变材料离各混凝土墙和地面均大于30cm的反射条件对干管的相应贡献（见图4）。干管直体管段图1下管、管段、支管、直扇体示意图反射墙混随土支管轴支管交接面料0.3m干管切面干管下普拍2m倒2交接面积图3中等反射体2GB15146.4-94液。6应用本准则的要求对应用表14技术规定的管道交接，必须依据易裂变材料的种类和评定的反射体验证下述6.16.4条要求。6.1必须证实工艺操作的环境因素对十管的反应性贡献不超过已选定的反射体的贡献。应适当选择管道尺寸，以补偿反射体的可能变化。注：1)对于部分和中等反射体，管道交接系统的应不大丁0.85：对于完全反射体，管道交接系统的应不大于0.90。6.2表14中规定的每个直扇体的最人交接面积（即所有支管的交接面积之和）不得超过。可以减少每个直扇体上的支管数甘或者在只有一根支管的情况下以减小支管直径，以不超过规定的最大容许交接面积。表14的技术规定是针对正交交接提出的，但干管轴线和支管轴线之间的火角可以在3090之间变化。6.3不管一个直扇体的总交接面积为多少，表14规定的每个直扇体上支管数不得增多。6.4.一个直扇体内各支管间的最小问距不得小于各支管按允许的最大支管数等距分布时的间距。表1带部分反射体的含铀或钚水溶液管道交接技术规定管道尺寸，cm每个支管的最大每个管段上允许装每个直扇体上容许交接面积有支管直扇体数日容许的支管数十管外径支管外径cm11.489.9328.548.531127.334,842116.83136.023.25234.814.124114.0138.93111211.489.9331314.010.068.81221238.548.53271
