反射式电视测试图
GBT
13170-2011
反射
电视
测试
13170
2011

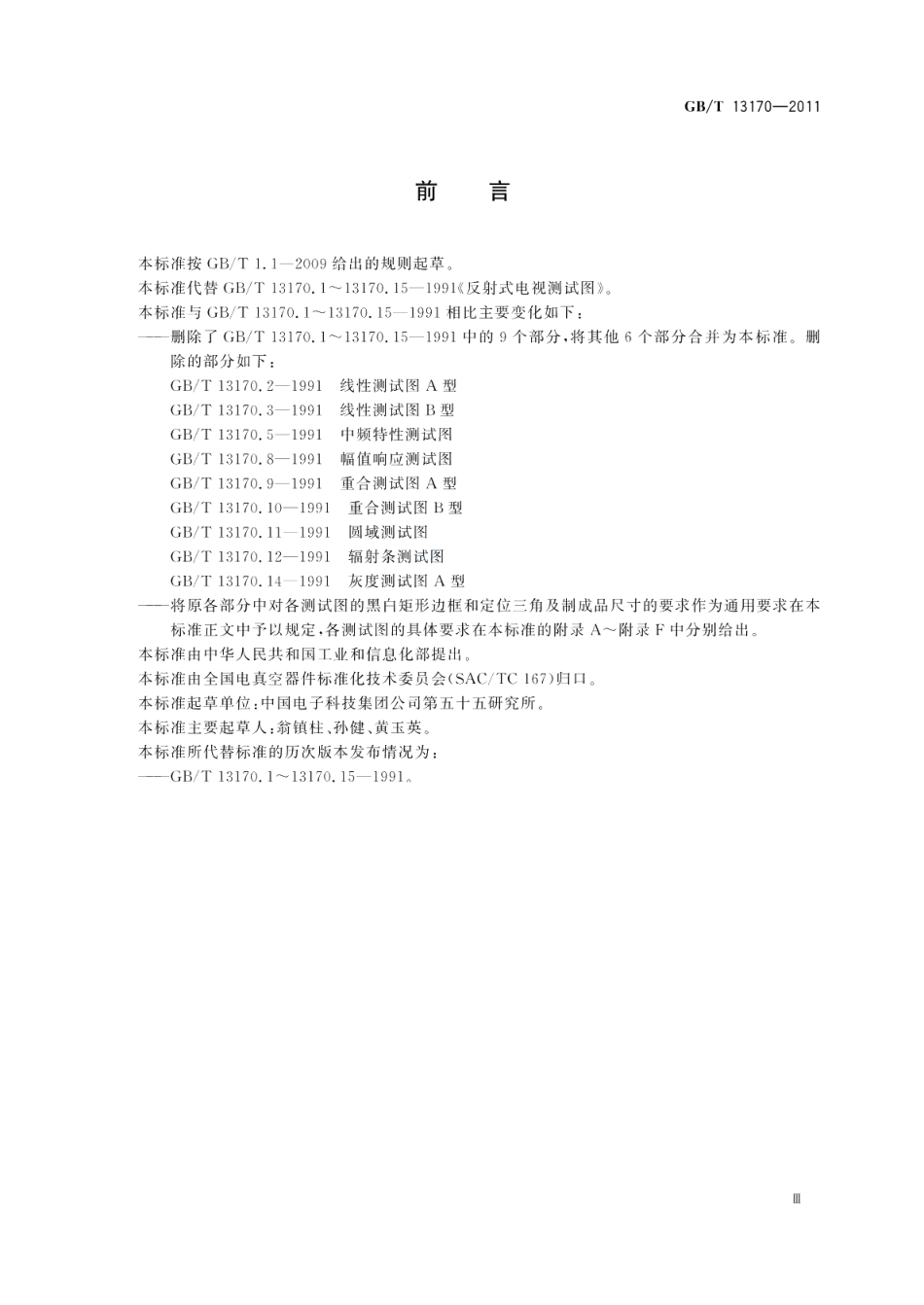

GB/T13170-2011c)小型240mm180mm。5.1.2标准中图案尺寸本标准中所有尺寸（除标明单位者外）都是以图案高度的百分数给出，在制成品中则不标有尺寸、尺寸线和中心线。5.1.3黑白矩形边框和定位三角尺寸测试图黑白矩形边框尺寸如图1所示。定位三角尺寸为顶角40等腰三角形，高为4.00。1201013.31.3330.0面6.6闭56.67133.3313.332.00图15.2图案规格和用途5.2.1黑白矩形边框和定位三角图案规格和用途5.2.1.1规格测试图黑白矩形边框图案如图1所示。垂直边框白块为七块，黑块为八块，边框中点处为120夹角。水平边框白块为九块，黑块为十块，边框中点处为120夹角。除棋盘格测试图和区域测试图外，每条边界线内侧均有两个定位三角。5.2.1.2用途检查宽高比，确定扫描中心和幅度；垂直边框可检查同步分离和钳位电路工作状况。5.2.2标准图案规格和用途标准图案规格和用途应符合附录A一附录F(规范性附录)的规定。2
