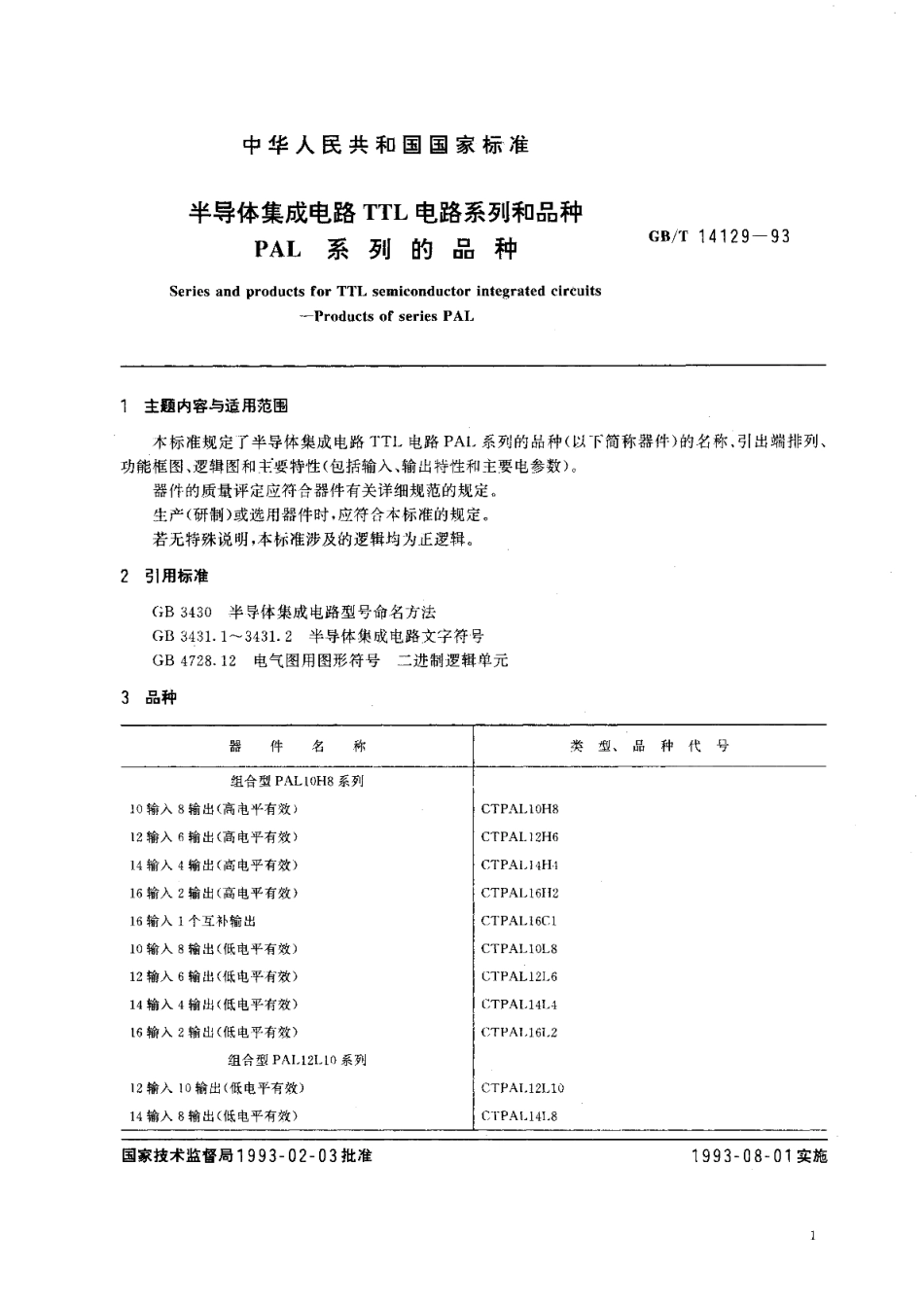

半导体集成电路TTL电路系列和品种PAL系列的品种 GBT 14129-1993.pdf

GB/T14129-93续表器件名称类型、品种代号16输入6输出（低电平有效）CTPAI.16L618输入4输出（低电平有效）CTPAL18L420输入2输出（低电平有效）CTPAL20L220输入1个互补输出CTPAL20C1译码器系列6输入16输出（低电平有效）CTPAL6L16A8输入14输出（低电平有效）CTPAL8L14APAL6R8系列16输入8组合型输出（低电平有效）CTPAL161.8/A/A-2/A-4/B/B-2/B-4/D16输入8寄存器型输出CTPALI6R8/A/A-2/A-4/B/B-2/B-4/D16输入6寄存器型输出CTPAL16R6/A/A-2/A-4/B/B-2/B-4/D16输入4寄存器型箱出CTPAL16R4/A/A-2/A-4/B/B-2/B-4/DPAI16RP8A带可编程极性系列16输入8组合性输出CTPAL16P8A16输入8寄存器型输出CTPAL16RP8A16输入6寄存器型输出CTPALI6RP6A16输入4寄存器型榆出CTPAL16RP4APAL20R8系列20输入，8组合型输出（低电平输出）CTPAI.20L8/A/A-2/B/R-220输入8寄存器型输出CTPAL20R8/A/A-2/B/B-220输入6寄存器型箍出CTPAL20R6/A/A-2/B/B-220箱入4寄存器型输出CTPAL20R4/A/A-2/B/B-2PAL20RS10带乘积项控制系列20输入10组合型输出CTPAL20S1020输入10寄存器型输出CTPAL20RS1020输入8寄存器型输出CTPAL20RS820输入4寄存器型输出CTPAL20RS4PAL20X10A20输入10组合型输出（低电平有数）CTPAL201.10A20输入10异或寄存器型输出CTPAL20X10A20输入8异或寄存器型输出CTPAL20X8A20输入4异或寄存器型输出CTPAL20X4AGB/T14129-933.1.3逻辑图113.1.4主要特性阵列输入类型及数目输出类型及数目每个输器件型号速度等级反馈组合型功耗（备用态）寄存型出的乘专用fpa/nsTce/mA1/0触发器图職柱三态1/态积项数CTPAL10H81035903.212输入6输出（高电平有效）CTPAL12H63.2.1引出端排列
