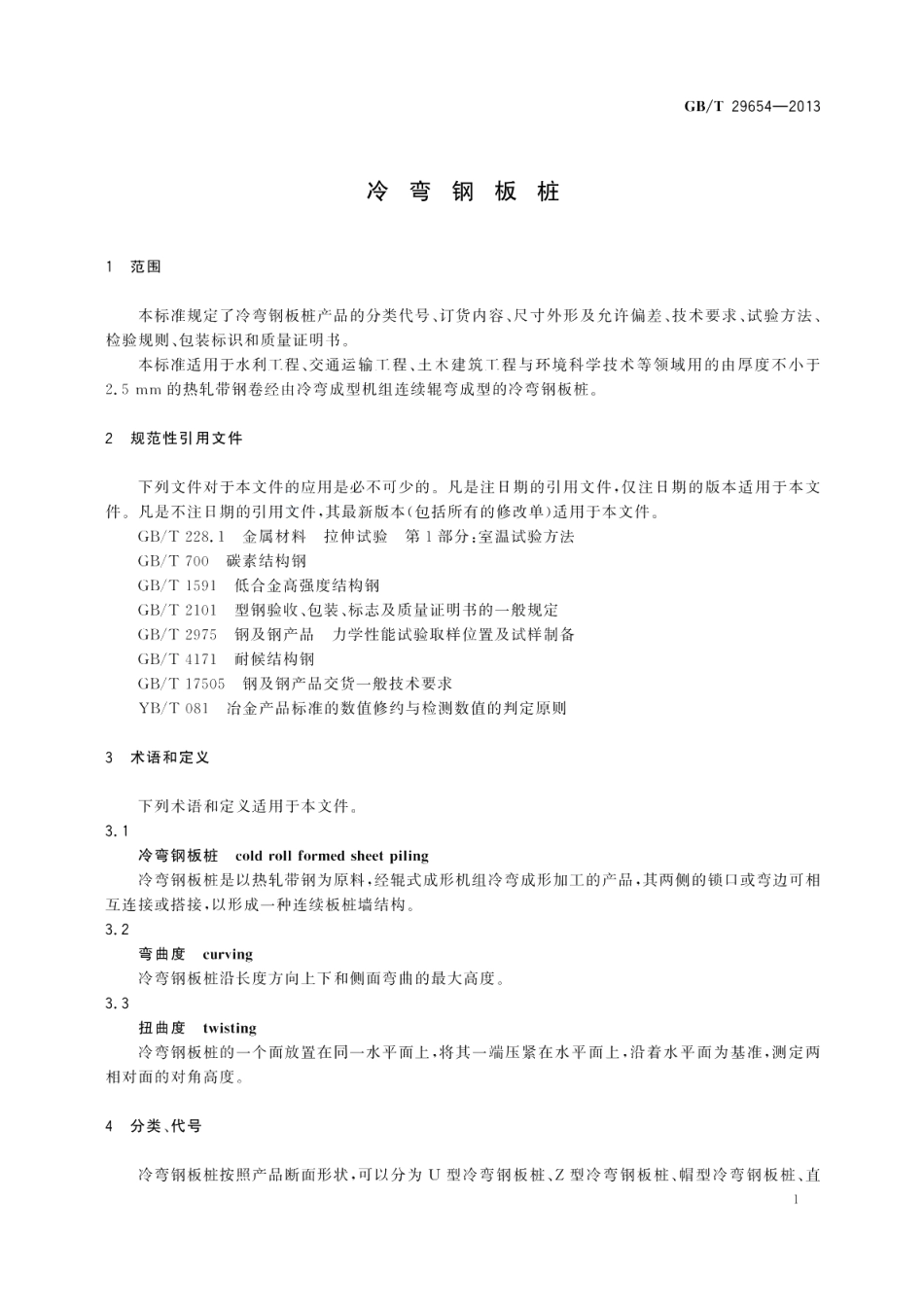

冷弯钢板桩 GBT 29654-2013.pdf

GB/T29654-2013b)产品名称、代号及规格：c)材料牌号：d)产品长度；e)交货重量；)特殊要求（如对产品的试验、检验和表面处理等）。6尺寸、外形、重量及允许偏差6.1尺寸、外形冷弯钢板桩的尺寸和外形可由生产厂根据需方要求进行设计，也可采用附录A中的型号。6.2允许偏差冷弯钢板桩的尺寸、外形及允许偏差，应符合表1的规定。冷弯钢板桩的尺寸外形允许偏差的测量应在距离端部至少250mm处进行。表1尺寸、外形及允许偏差项目允许偏差宽度B单根板桩：公称宽度B的士2%锁口连接的板桩对：公称宽度B的3%H200士4mm200H300士6mm高度H300H400士8mm400H10mm厚度1应符合相应原料带钢产品标准的规定或供需双方协商侧向弯曲S0.25%型材的总长弯曲平面弯曲C0.25%型材的总长扭曲V2%型材总长，最大为100mm长度长度允许偏差为士50mm作垂直于纵轴的测量时，切割面最高点和最低点之间的总偏差端部垂直度不应超过型材宽度的2%角度偏差当板桩短边长度50mm时，公差应为士3，其他情祝公差应为士26.3重量冷弯钢板桩可以按实际或理论重量交货。实际的交货重量与理论交货重量的偏差为士6%。当以理论重量交货时，理论重量计算的密度可按7.85g/cm3,具体要求由供需双方协商。7技术要求7.1交货状态除非另有协议，冷弯钢板桩应以冷弯成形状态交货。3
