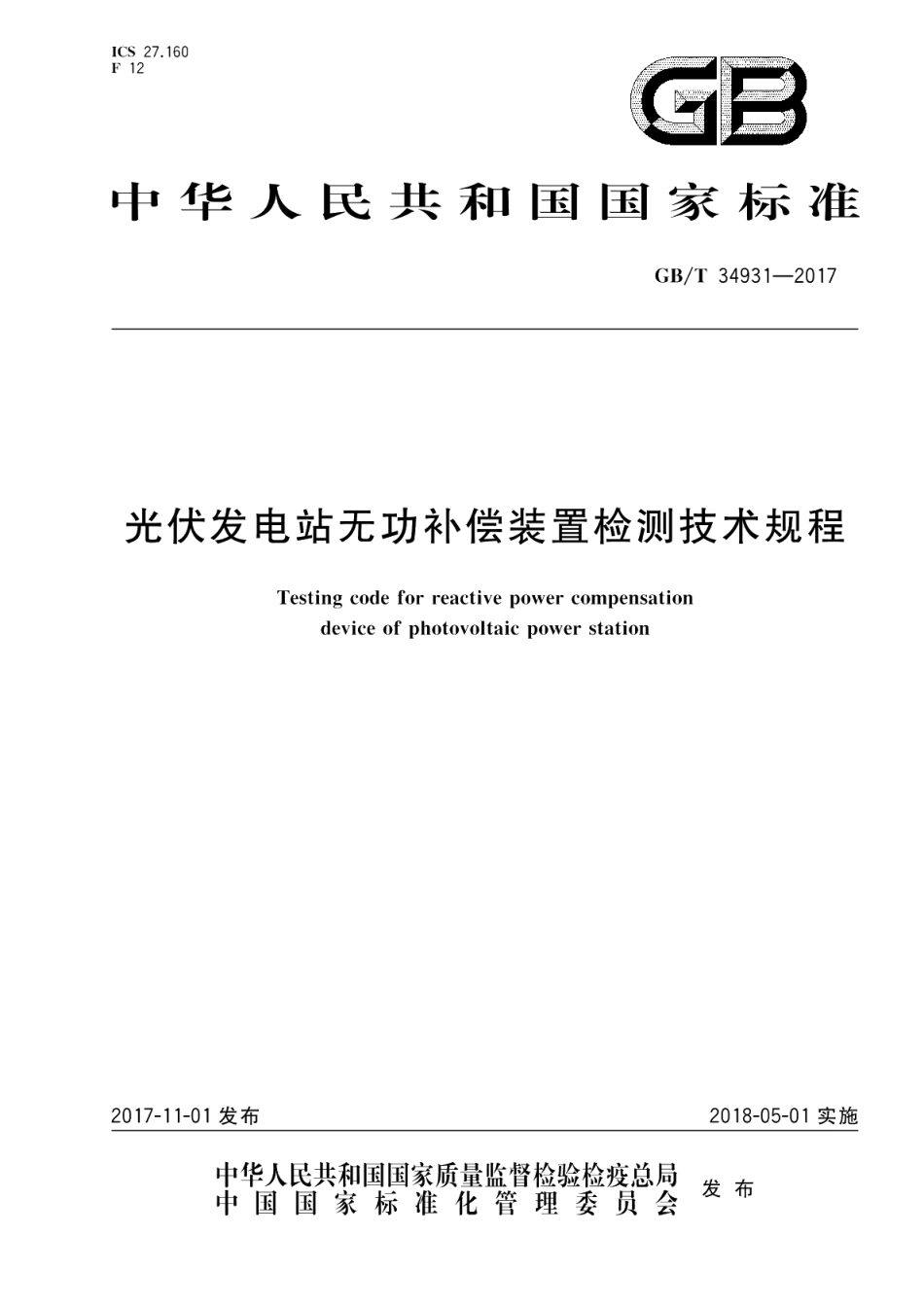

光伏发电站无功补偿装置检测技术规程 GBT 34931-2017.pdf

GB/T34931-2017光伏发电站无功补偿装置检测技术规程1范围本标准规定了光伏发电站无功补偿装置的检测条件、检测设备、检测内容、检测步骤等。本标准适用于通过35kV及以上电压等级并网，以及通过10kV电压等级与公共电网连接的新建、扩建和改建的光伏发电站。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T14549电能质量公用电网谐波GB/T17626.30电磁兼容试验和测量技术电能质量测量方法GB/T19964一2012光伏发电站接入电力系统技术规定GB/T20840.2互感器第2部分：电流互感器的补充技术要求GB/T20840.3互感器第3部分：电磁式电压互感器的补充技术要求GB/T31365光伏发电站接入电网检测规程3术语和定义下列术语和定义适用于本文件。3.1光伏发电站photovoltaic(PV)power station利用光伏电池的光生伏特效应，将太阳辐射能直接转换成电能的发电系统，一般包含变压器、逆变器和光伏方阵，以及相关辅助设施等。3.2并网点point of interconnection对于有升压站的光伏发电站，指升压站高压侧母线或节点，对于无升压站的光伏发电站，指光伏发电站的输出汇总点。3.3光伏发电站无功补偿装置reactive power compensation device in PV power station能够跟踪光伏发电站要求，发出可调节的容性或感性无功功率的成套装置，包括具有无功调节能力的光伏逆变器或静止无功补偿器、静止无功发生器等集中无功补偿装置及站级无功控制装置。3.4光伏发电站动态无功响应时间response time of dynamic reactive power in PV power station光伏发电站自并网点电压异常升高或者降低达到触发设定值开始，直到光伏发电站并网点无功功率实际输出变化量（目标值与初始值之差）达到变化量目标值的90%所需的时间。1GB/T34931-20173.5光伏发电站无功/电压控制系统响应时间response time of reactive power/voltage control systemin PV power station光伏发电站无功电压控制系统自接收到电网调度机构实时下达（或预先设定）的无功功率/电压控制指令开始，直到光伏发电站无功并网点无功功率实际输出变化量（目标值与初始值之差）达到变化量目标值的90%所需的时间。3.6电网模拟装置grid simulator模拟电网输出特性的可控交流电源。3.7无功扰动装置reactive power disturbance device由有源或无源设备组成，能够输出一定容性或感性无功功率，对光伏发电站站内汇集母线/并网点电压产生的扰动的固定或可移动的成套装置。4基本规定4.1现场条件光伏发电站无功补偿装置检测现场条件应满足如下要求：)光伏发电站配备的无功补偿装置已通过相关第三方产品检测并取得相应的检测报告：b)光伏发电站配备的无功补偿装置应具有出厂合格证及检测报告；c)检测期间，辐照度最大值应不小于400W/m2,光伏逆变器并网运行，集中无功补偿装置处于正常运行状态，光伏发电站并网点电压应在正常运行限值以内。4.2检测项目光伏发电站无功补偿装置检测项目如表1所示：表1检测项目表检测对象序号检测项目对应章条号集中无功光伏发电站补偿装置1连续运行范围5.2.1控制响应特性5.2.23基本性能动态响应特性5.2.34检测同步性5.2.45控制模式切换5.2.56注入谐波电流5.2.67过压适应性检测5.3.1运行适应性8过欠頫适应性检测5.3.2检测9低电压穿越检测5.3.32
