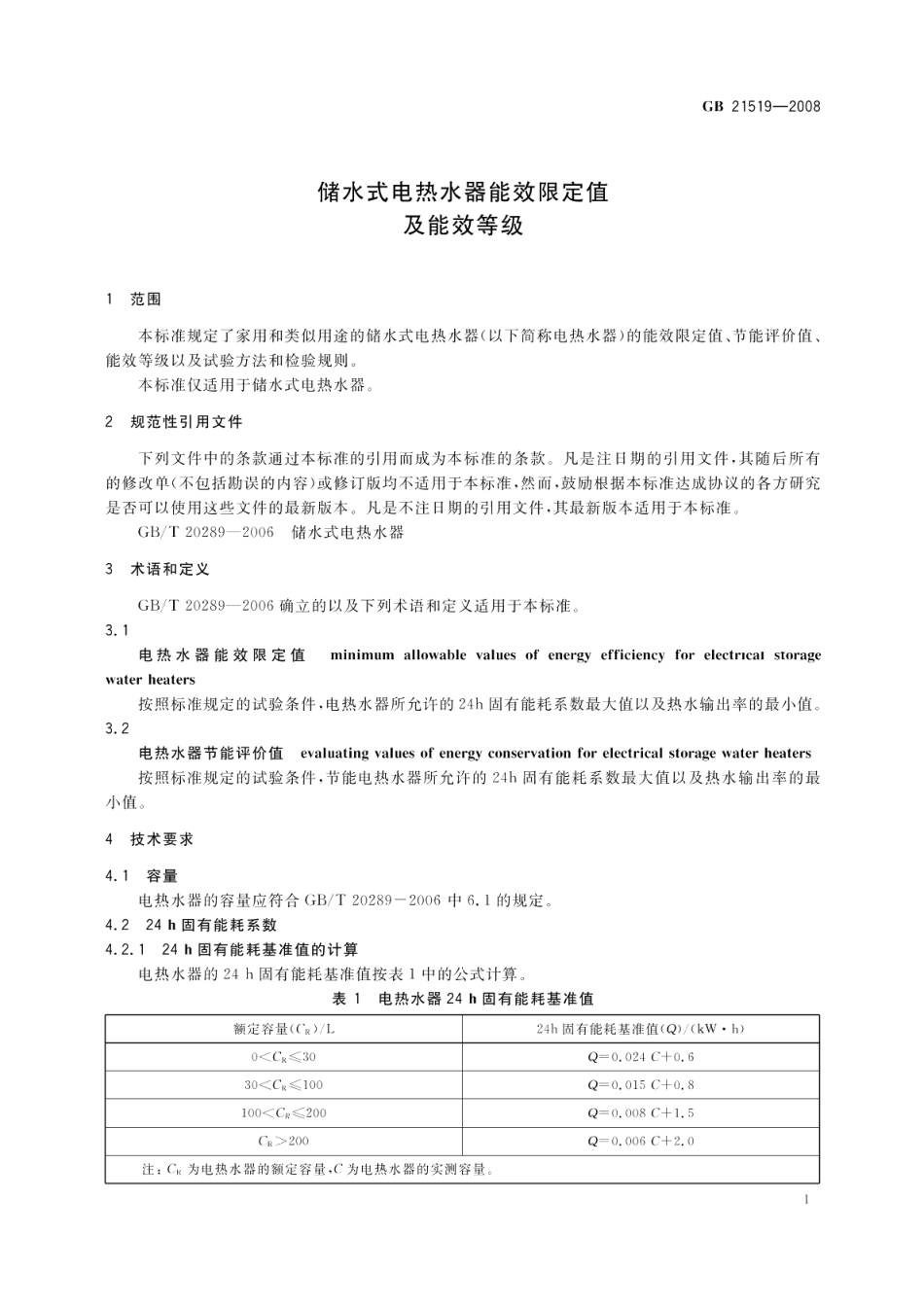

储水式电热水器能效限定值及能效等级 GB 21519-2008.pdf

GB21519-2008c)测量时间用仪表，其准确度为士1s/h:d)测量湿度用仪表，其准确度为士1%：e)测量能耗用仪表，其精度为0.01kWh。5.1.3电热水器安装被测电热水器应按照制造商提供的说明书的规定进行安装。如果随机附带附件，安装时应使用随机所带的附件以及安装附件。挂壁式电热水器应安装在无障碍物的空间或测试角壁的隔墙或隔板上。隔墙或隔板距离墙面至少留有150mm,上下至少留有250mm,前面和两侧面至少留有700mm的空间。放置在地面上使用的电热水器应安装在地板上，或为测试方便安装在类似的地板上或支架上，并尽可能靠近测试角壁的两边墙。嵌装式电热水器应按制造厂的使用说明安装就位。进出水管的安装：按照制造商的说明要求连接必要的附件（如安全阀等），非制造商提供的连接管和阀门应采用非金属件，如采用金属件时，需要增加一定的保温措施（等同非金属管材料）。5.2容量的测试方法被测电热水器应按照正常使用时的方式注满水（对密闭式电热水器，应施加规定的水压），通过测量注满水的电热水器的质量减去无水的电热水器质量，并将结果除以所测量温度下的水的密度，得到电热水器的实测容量C,以L为单位，精确到0.1L。5.324h固有能耗的测试5.3.1测试点的选择5.3.1.1对导热良好容器a)单容器测试点的选择试验前，在容器测试点的位置预先打合适的洞，并清理干净，使其不影响测温效果。将热电偶紧紧地贴在容器外表面上，每个待测电热水器放置5点热电偶，如图1、图2所示的具体位置，布置完成后尽量用等效于原有隔热效果材料进行填充防止散热。b)双容器测试点的选择双容器的两个容器分别按照5.3.1.1a)选择布置测试点，共放置10个热电偶。1/4D1/4D出水口进水口“X”热电偶的放置位置：D容器直径：L一容器长度。图1卧式安装的电热水器的热电偶放置位置3
