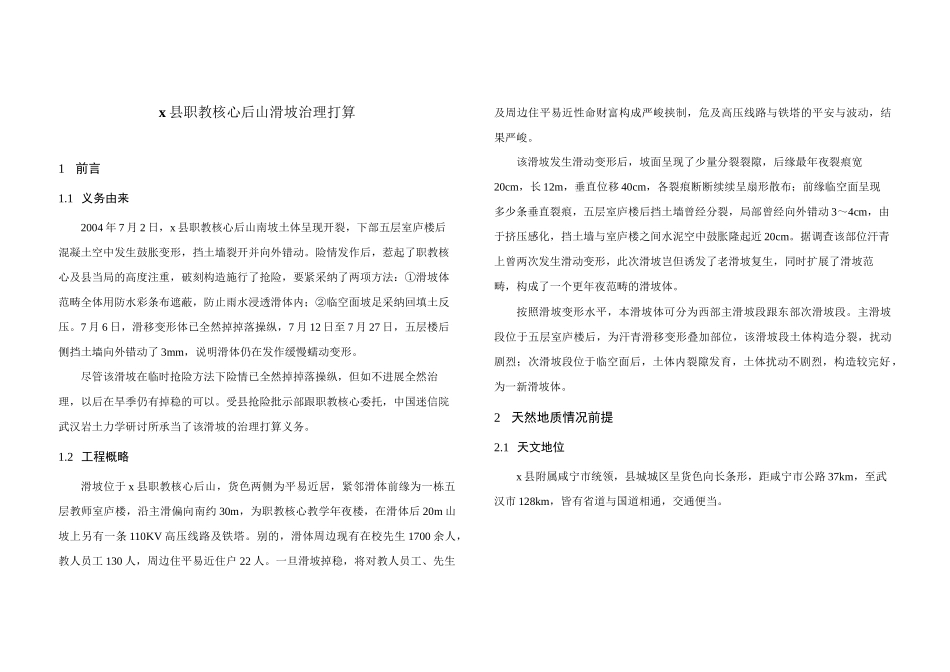

目录 1 前言 2 2 天然地质情况前提 3 3 工程地质与水文地质前提 4 4 滑坡波动性评估 5 5 滑坡治理工程打算 6 6 用度估算 11 7 监测工程打算 11 8 施工工序跟本卷须知 12 附件1x县职教核心后山滑坡治理打算盘算书 附件2x县职教核心后山滑坡治理打算图纸 滑坡周边情况图（图纸编号：01） 治理分区及工程安排图（图纸编号：02） Ⅰ区支护剖面图（图纸编号：03） Ⅱ区支护剖面图（图纸编号：04） 微型桩平面安排图、剖面图、微型桩与连络梁衔接图（图纸编号：05） 锚杆与连络梁衔接图、格构配筋图、锚杆与格构衔接图（图纸编号：06） 排水管、截水沟年夜样图（图纸编号：07） 坡面位移监测点安排图（图纸编号：08） x县职教核心后山滑坡治理打算 1 前言 1.1 义务由来 2004年7月2日，x县职教核心后山南坡土体呈现开裂，下部五层室庐楼后混凝土空中发生鼓胀变形，挡土墙裂开并向外错动。险情发作后，惹起了职教核心及县当局的高度注重，破刻构造施行了抢险，要紧采纳了两项方法：①滑坡体范畴全体用防水彩条布遮蔽，防止雨水浸透滑体内；②临空面坡足采纳回填土反压。7月6日，滑移变形体已全然掉掉落操纵，7月12日至7月27日，五层楼后侧挡土墙向外错动了3mm，说明滑体仍在发作缓慢蠕动变形。 尽管该滑坡在临时抢险方法下险情已全然掉掉落操纵，但如不进展全然治理，以后在旱季仍有掉稳的可以。受县抢险批示部跟职教核心委托，中国迷信院武汉岩土力学研讨所承当了该滑坡的治理打算义务。 1.2 工程概略 滑坡位于x县职教核心后山，货色两侧为平易近居，紧邻滑体前缘为一栋五层教师室庐楼，沿主滑偏向南约30m，为职教核心教学年夜楼，在滑体后20m山坡上另有一条110KV高压线路及铁塔。别的，滑体周边现有在校先生1700余人，教人员工130人，周边住平易近住户22人。一旦滑坡掉稳，将对教人员工、先生及周边住平易近性命财富构成严峻挟制，危及高压线路与铁塔的平安与波动，结果严峻。 该滑坡发生滑动变形后，坡面呈现了少量分裂裂隙，后缘最年夜裂痕宽20cm，长12m，垂直位移40cm，各裂痕断断续续呈扇形散布；前缘临空面呈现多少条垂直裂痕，五层室庐楼后挡土墙曾经分裂，局部曾经向外错动3～4cm，由于挤压感化，挡土墙与室庐楼之间水泥空中鼓胀隆起近20cm。据调查该部位汗青上曾两次发生滑动变形，此次滑坡岂但诱发了老滑坡复生，同时扩展了滑坡范畴，构成了一个更年夜范畴的滑坡体。 按照滑坡变形水平，本滑坡体可分为西部主滑坡段跟东部次滑坡段。主滑坡段位于五层室庐楼后，为汗青滑移变形叠加部位，该滑坡段土体构造分裂，扰动剧烈；次滑坡段位于临空面后，土体内裂隙发育，土体扰动不剧烈，构造较完好，为一新滑坡体。 2 天然地质情况前提 2.1 天文地位 x县附属咸宁市统领，县城城区呈货色向长条形，距咸宁市公路37km，至武汉市128km，皆有省道与国道相通，交通便当。 2.2 气象与水文 x县城区属北亚寒带气象区，四序清晰，存在气氛潮湿、雨量充分，少冰雪酷寒等特色。多年均匀气温16℃，一月（最冷月）均匀气温4℃，相对最低气温－13℃，7月（最热月）均匀气温29℃，相对最高气温达40℃。相对湿度66～81％，终年主导风向为西北。多年均匀落雨量1285mm。年最年夜落雨量要紧会合在春夏（此中2022年4月最年夜月落雨量为，2022年6月落雨量达334mm）。由于地处鄂南暴雨核心，落雨存在会合、强度年夜的特色，每年4～9月为旱季，其落雨量占整年的75％，7月初为每年的梅旱时节，多阵雨跟暴雨，一小时最年夜落雨量可达50mm。特别的气象前提是诱发种种地质灾害的主要要素。 2.3 地动 按照国度地动局中国地动烈度区划图（1990年出书），x县城区属无震中散布、地动烈度低于Ⅵ度的非地动迫害区。 2.4 地质构造 滑坡地点地区位于x向歪北翼，岩层倒转，偏向近北，倾角40°～90°。区内无较年夜范围的断裂构造穿过。 3 工程地质与水文地质前提 3.1 地形地貌 滑坡位于城区西部，属剥蚀残丘地貌，区后山山顶海拔，坡足海拔77m，最年夜相对高差。勘探区南部为校区，屋宇麋集，阵势相对较缓，屋宇后多为1～3m高人工陡坎，均匀坡度10°～15°；黉舍后山前部坡度相对较缓，后部相对较陡，总体坡度15°～35°。 3.2 地层岩性 滑动区范畴内全然全为第四系残坡积松懈土层掩盖，土层厚度5.5～20.5m，下伏志留系上统茅山组石英细砂岩、粉砂岩与石炭系中统黄龙组灰岩，各岩性特点如下： 1）第四系残坡积松懈土层，从上到下分为三层： 第一层为粉质粘土：该层要紧呈褐黄色、黄色、黄褐色，以粉质粘土为主，构造松懈，可塑，要紧为下部残积粘土层进一步风化而成，局部有年夜批坡积物，该层厚1.0～5.5m，在滑坡体后缘较薄，前缘相对较厚。 第二层为砂砾质粘土：该层构造密实，硬塑，具网纹构造，网纹内要紧充填黄色或白色高岭土，可见紫玄色铁锰质感化，层厚1.5～7.3m。 第三层为含砂砾粘土，要紧为紫白色、砖白色，粘土身分相对较高，软塑，局部可塑，厚度1.6～9.1m。 2）志留系上统茅山组：紫白色中厚至厚层石英细砂岩、粉砂岩，砂质构造，层状构造，要紧身分为石英，具较好的分选性，硅质胶结。上部为强风化，分裂水平较高；下部为中风化，岩石较完好，呈灰褐色，构造致密稳固。 3）石炭系中统黄龙组：灰白色至深灰色灰岩，跟风化，粉晶构造，块状厚层状构造，岩石较完好，局部节理裂隙发育，要紧为方解石充填。 按照勘探讲演，滑坡各土层的物理力学目的见表1。 表1土层物理力学性子目的表 土层称号 密实或形状 含水量 重度 孔隙比 液限 塑限 抗剪强度 紧缩 模量 紧缩 系数 内摩 擦角 粘聚力 w γ e ωl ωp φ C Es a % kN/m3 ％ ％ ° kPa MPa Mpa-1 粉质粘土 松懈，可塑 砂砾质粘土 密实，硬塑 含砂砾粘土 软塑 3.3 水文地质前提 3.3.1 地下水 滑坡边疆下水均为潜水，埋藏较浅，多在4.5～13.9m。滑坡周边无地表水系，滑坡边疆下水要紧由后缘基岩裂隙水及落水补给。 地下水按赋存形状分为三类：碳酸岩岩溶水、碎屑岩裂隙水跟第四系松懈层孔隙水。 1) 碳酸岩岩溶水 岩溶水多由落雨下渗、地表裂隙水及地下暗河补给。 2) 碎屑岩裂隙水 碎屑岩裂隙水要紧受落雨的阻碍，水量一般特别小。 3) 第四系松懈层孔隙水 本滑坡区地表全由第四系松懈层掩盖，由粉质粘土、砂砾质粘土跟年夜批碎石土构成，滑体内土体构造松懈，裂隙发育，分裂水平较高，透水性特别强，孔隙水要紧受年夜气落水补给，一局部渗上天下基岩岩溶水，一局部顺坡向渗流。 3.3.2 水质剖析 通过水质剖析，本区地下水对钢筋及混凝土构造均无腐化性。 3.3.3 土体透水性 ZK4、ZK5、ZK7钻孔现场灌水实验说明：土体内裂隙极端发育，构造分裂水平特别高，透水性特别强。 4 滑坡波动性评估 4.1 滑坡形状特点 滑坡地点山体地形较陡，滑坡体后缘上部坡度35°，滑体前缘坡度15～20°，由于人工开挖修建园地，在滑坡体前缘构成了多级人工开挖陡坎，坎高1～4m。总体地形为高临空面及坡上部歪坡地形。 滑坡体货色长约120m，南北宽55m，散布面积6600m2，厚5.5～15.3m，均匀约，沿山坡呈扇形散布，全体为第四系残坡积土体，估量方量约7万方。滑体最初缘海拔121m，土体较薄（约），下伏志留系石英细砂岩；滑体最前缘海拔，土体较厚（11～20.2m），下伏石炭系灰岩。滑坡区山体外表坡度24°～46°，总体呈楔形向南倾伏。 4.2 滑坡地质构造特点 按照现场调查跟勘探讲演，滑坡构造面按照其物资构成、力学性状可分为三类：滑坡土体裂隙构造面、基岩不整合打仗面跟土体与基岩打仗面左近滑动带。 1) 滑坡土体裂隙构造面全然特点 滑坡内裂隙构造面要紧有北东、北西跟货色向三组。此中，北东向裂隙构造面操纵着滑体西侧界限，北西向裂隙构造面操纵着滑体东侧界限，货色向张拉构造面操纵着滑体后缘范畴，以致滑体在坡面上呈扇形散布。 2) 基岩不整合打仗面 按照勘探讲演，滑坡体下伏基岩为志留系上统茅山组白色石英细砂岩跟石炭系中统黄龙组粉晶灰岩，岩层为平行不整合打仗。 3) 土体与基岩打仗面左近滑动带 按照钻探材料，滑带位于基岩与土体打仗面左近，一般沿基岩打仗面滑动。在滑体后缘表示为张裂分裂，土体构造松懈，可塑－软塑；前缘表示为扰动剧烈，滑动带厚0.9－，在可塑部位有滑动镜面与擦痕等微构造。 在滑体西部主滑段上，滑带土体扰动剧烈，滑移摩擦镜面及蠕动变踪迹象极端发育；在滑体东部次滑段，打仗面左近土体扰动较弱，分裂景象清晰，但滑带厚度不年夜，一般小于1m，局部可见揉皱及滑动镜面。 4.3 滑坡掉稳毁坏范例 按照钻探结果，滑体后缘土体较薄，下伏基岩为细砂岩，滑体前缘土体较厚，下伏基岩为灰岩，基岩坡面较陡，坡度呈24°～46°。因此滑体要紧在自重力感化下沿基岩打仗面滑移。由于滑体为土体，滑动面强度要紧受土体的粘聚力跟摩擦力操纵。因此假设滑坡掉稳毁坏方式为：滑体后缘受张拉应力感化，在滑体内构成张拉裂隙面，滑体中部沿基岩打仗面滑移，滑体前缘在土体内构成挤压剪切滑动面。 4.4 滑坡波动性评估 在应急方法下，如今滑坡体中部跟东部土体在天然形状下处于全然波动跟临界波动形状，假设不内在建（构）筑物的阻止感化，滑坡体西侧土体还处于不波动形状，恰是有修建物的阻止跟反压，它才全然波动，现实上，5层楼房后混凝土空中鼓胀还在接着，挡土墙裂痕另有增年夜的趋向，说明滑坡体仍处于欠波动形状。 以后在接着暴雨前提下，全部滑坡体仍将处在极不波动形状，假设不加紧治理迫害性特别年夜。 5 滑坡治理工程打算 5.1 打算按照 该滑坡防治的目的是：保障该滑坡的全体波动，保障周边建（构）筑物以及人员性命财富平安，打算按照如下： 1) x县职教核心后山滑坡工程地质勘探讲演湖北省第四地质年夜队2022年7月 2) 地质灾害防治条例疆土资本部2022年11月 3) 修建构造荷载标准(GBJ9-87) 4) 混凝土构造打算标准(GBJ10-89) 5) 修建边坡工程技巧标准（GB50330－2022） 6) 锚杆放射混凝土支护技巧标准(GBJ86-85) 7) 土层锚杆打算与施工标准（CECS22:90） 5.2 打算标准 本滑坡周边情况庞杂，一旦掉稳，结果严峻。按照修建边坡工程技巧标准（GB50330－2022），滑坡属于Ⅱ级，参照湖北省三峡库区滑坡防治地质勘探与治理技巧规那么，平安系数取1.15～1.20。 思索本滑坡体的实践情况，制定本滑坡平安系数如下表。 表2滑坡波动性剖析平安系数 工况类不 荷载组合 平安系数 工况一 一般气象前提＋土体自重 工况二 暴雨或久雨前提＋土体自重 5.3 滑坡治理打算盘算 5.3.1 歪坡波动性剖析盘算方法 歪坡波动性剖析采纳极限平衡法，采纳通报系数法分不盘算各断面的剩余下滑推力及波动系数；由于该滑坡属于土质滑坡，要紧沿基岩打仗面滑动，滑动面非圆弧滑动面，同时还采纳简布法（Janbu）跟摩根斯坦-普赖斯法（M-P）进展剖析，以资比较校核。 由于滑体后缘土层较厚，为防止加固后的滑坡的波动性平安系数只限于局部滑裂面，因此，对加固滑坡采纳折线滑动面跟圆弧滑动面进展盘算。 5.3.2 盘算软件 理正边坡波动性剖析软件（用于盘算剖析）； Geoslope（用于比照、校核）。 5.3.3 治理分区 按照滑坡地层前提、地形前提跟周边情况的差异，全部滑坡体分两个地区分不进展治理，五层室庐楼后
