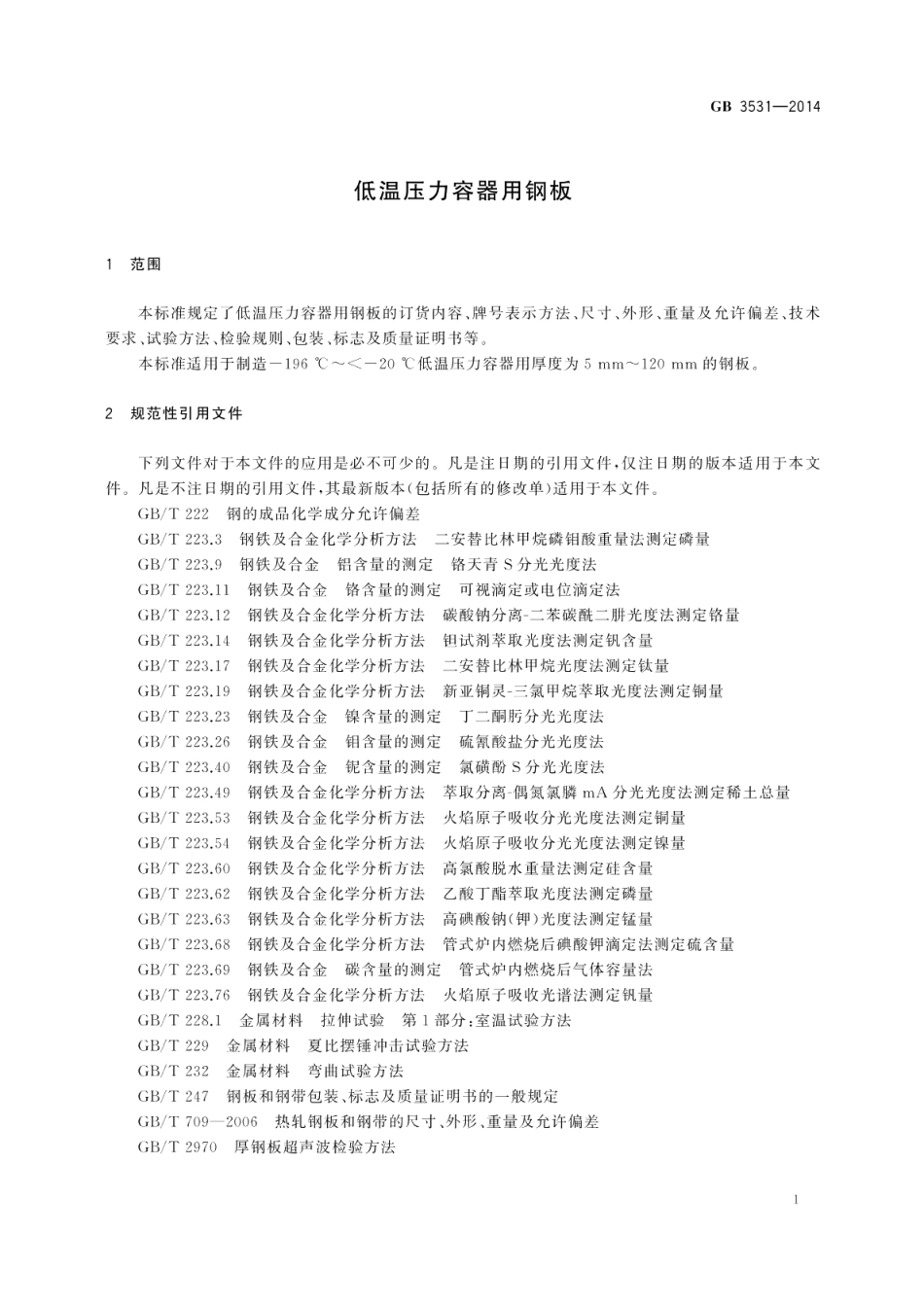

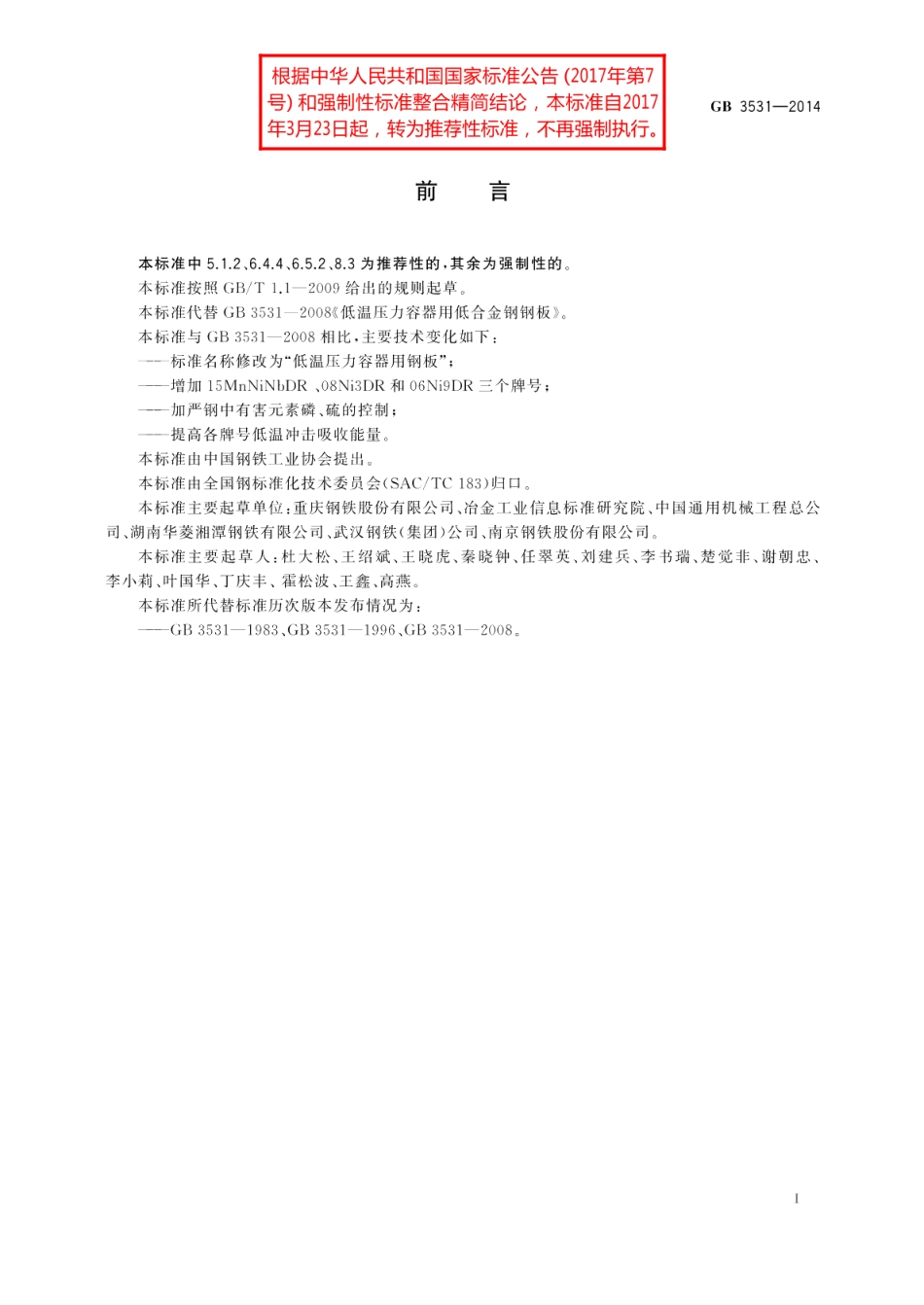

低温压力容器用钢板 GBT 3531-2014.pdf

GB3531-2014表1化学成分化学成分（质量分数）/%牌号CSiMnNiMoNbAlt不大于16MnDR0.200.15-0.501.20-1.600.400.0200.0200.01015MnNiDR0.180.15-0.501.20-1.600.20-0.600.050.0200.0200.0080.01515MnNiNbDR0.180.15-0.501.201.600.30-0.700.0200.0080.04009MnNiDR0.120.150.501.201.600.300.800.0400.0200.0200.00808Ni3DR0.100.150.350.300.803.253.700.120.050.0150.0058.50O6Ni9DR0.080.15-0.350.300.800.100.010.0080.00410.00可以用测定As代替At,此时As含量应不小于0.015%：当钢中b+V+Ti0.015%时，A含量不作验收要求。6.1.1.1为改善钢板的性能，钢中可添加Nb、V、Ti等元素，N+V+Ti0.12%，元素质量分数应在质量证明书中注明。6.1.1.2作为残余元素，铬、铜质量分数应各不大于0.25%，镍质量分数应不大于0.40%，钼质量分数应不大于0.08%。供方若能保证合格可不做分析。6.1.2成品钢板的化学成分允许偏差应符合GB/T222的规定，其中08Ni3DR、06Ni9DR钢P,S成品化学分析允许偏差：P+0.003%,S+0.002%。6.2制造方法6.2.1钢由氧气转炉或电炉冶炼，并采用炉外精炼工艺。6.2.2连铸坯、钢锭压缩比不小于3；电渣重熔坯压缩比不小于2。6.3交货状态6.3.1钢板的交货状态应符合表2的规定。6.3.208Ni3DR回火温度应不低于600，06Ni9DR回火温度应不低于540。6.3.3经需方同意，厚度大于60mm的O9 MnNiDR、08Ni3DR钢板可以正火后加速冷却加回火交货。6.4力学性能和工艺性能6.4.1钢板的拉伸试验、夏比(V型缺口)低温冲击试验、弯曲试验应符合表2的规定。3
