光伏发电站监控系统技术要求 GBT 31366-2015.pdf

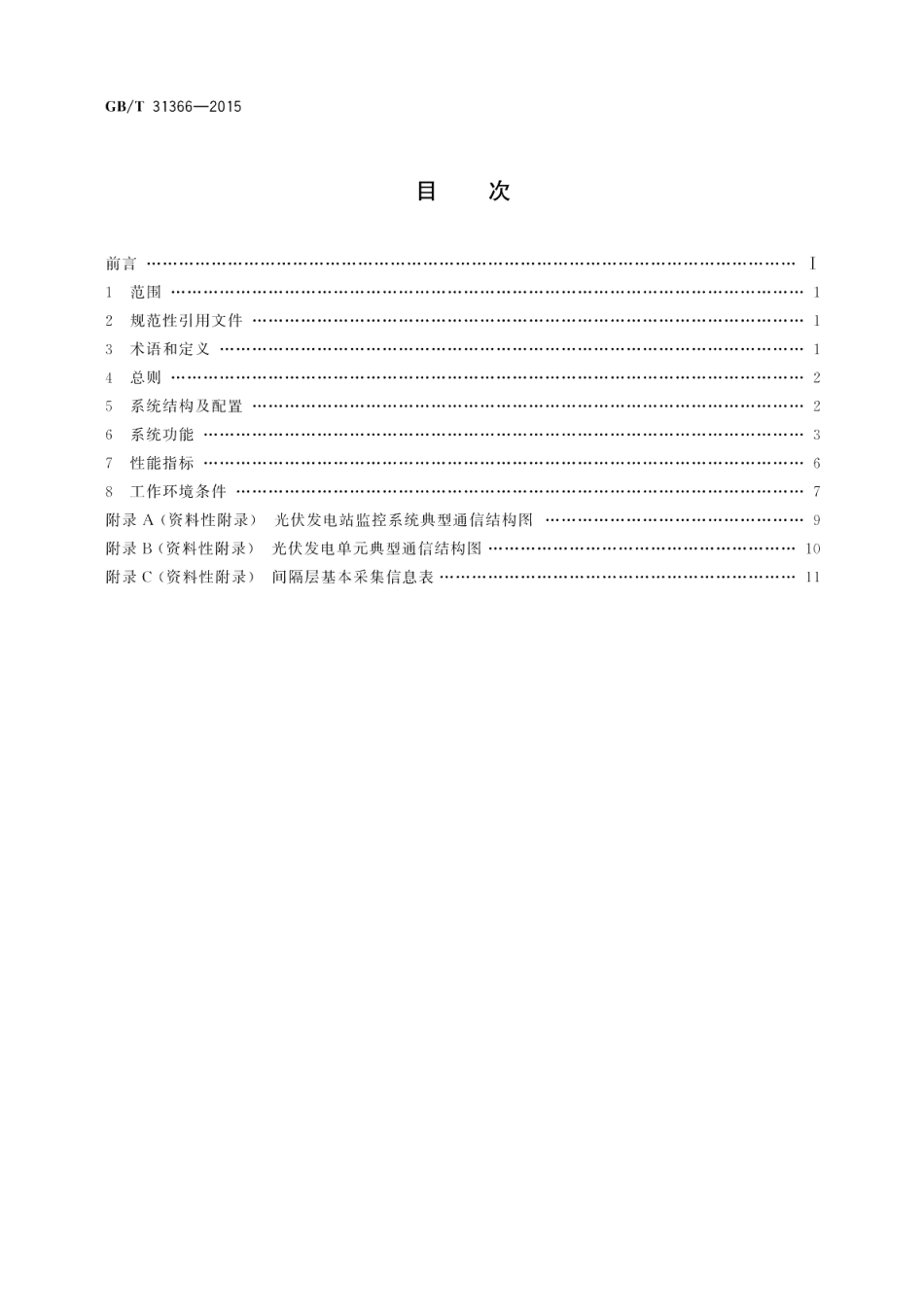

GB/T31366-2015目次前言1范围2规范性引用文件3术语和定义14总则5系统结构及配置26系统功能7性能指标68工作环境条件附录A(资料性附录)光伏发电站监控系统典型通信结构图9附录B(资料性附录)光伏发电单元典型通信结构图10附录C(资料性附录)间隔层基本采集信息表11GB/T31366-20153.6站控层station level面向整个光伏发电站进行运行管理的中心控制层，由各类服务器、操作员站、远动接口设备等构成。3.7辅助系统auxiliary system辅助系统包括图像监视及安全警卫、火灾自动报警、门禁、环境监视等子系统。注：实现图像监视及防盗报警、火灾白动报警、环境量采集、灯光与通风控制等报警联动控制功能，实时接收各辅助系统终瑞装置上传的各种模拟量、开关量、报警信号及视频图像数据.分类存储各类信息并进行分析、计算，判断、统计和其他相关处理的软件和硬件设备。3.8光伏发电功率预测PV power forecasting对光伏发电站未来一段时间内的输出功率进行预测的技术或功能的统称。4总则4.1监控系统应采用开放式体系结构、具备标准软件接口和良好的可扩展性，并要求稳定性强、抗干扰能力强。4.2监控系统应满足电力二次系统安全防护规定的要求。4.3监控系统应包含有功控制、无功控制和数据监视功能。4.4监控系统应具有与电网调度机构通信及信息交换的能力。4.5光伏发电站监控系统可与继电保护故障信息管理系统、功率预测系统和辅助系统一体化设计和集成。5系统结构及配置5.1总体要求5.1.1监控系统应具有较高的可靠性，监控服务器、远动通信装置、网络交换机及通信通道宜冗余配置。5.1.2监控系统应具备完善的数据录入工其和简便、易用的维护诊断工其。5.2系统结构5.2.1光伏发电站监控系统由间隔层和站控层两部分组成，站控层与间隔层宜直接连接，并用分布式、分层式和开放式网络系统实现连接。系统典型通信结构图参见附录A。5.2.2站控层与间隔层不具备直接连接条件的情况下，可通过规约转换设备连接。光伏发电单元典型通信结构图参见附录B。5.23独立配置的功率预测系统相关信息应能在监控系统中展示。独立配置的辅助系统相关信息宜能在监控系统中展示。5.3系统配置5.3.1硬件配置5.3.1.1光伏发电站监控系统的硬件设备宜由以下几部分组成：)站控层设备：包括各类面向全站管理的服务器、操作员站、远动通信装置及其他接口设备等；2
