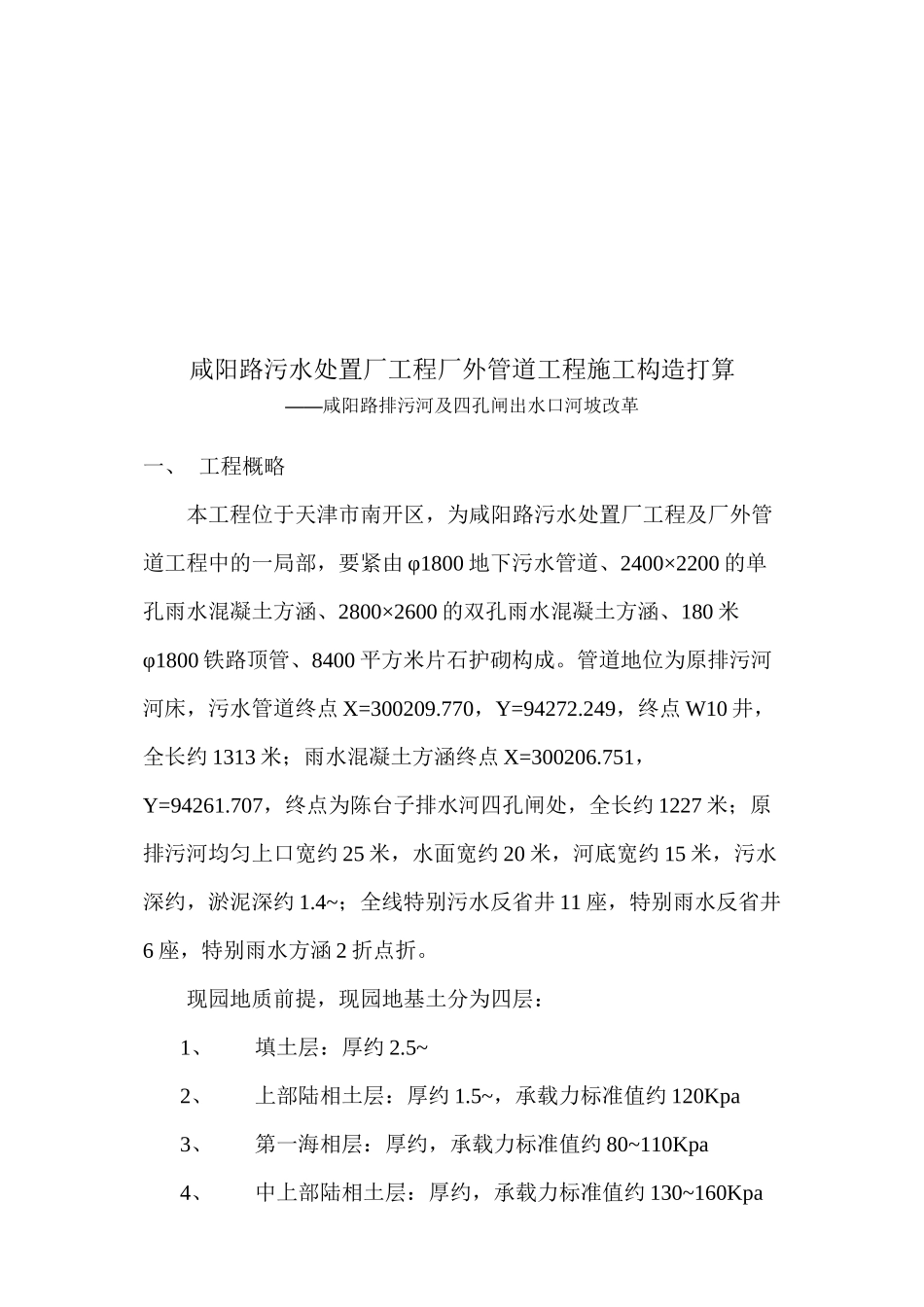

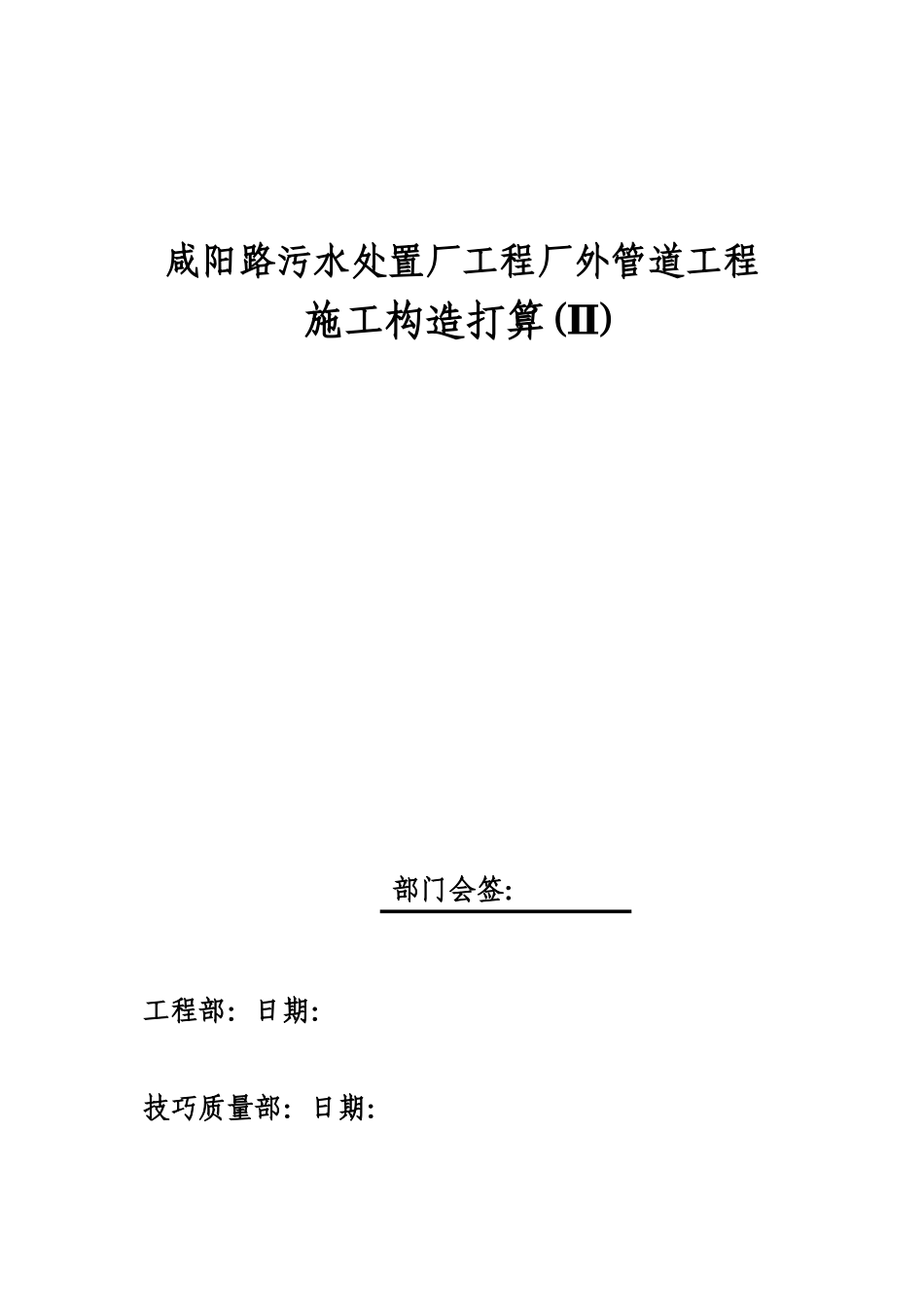

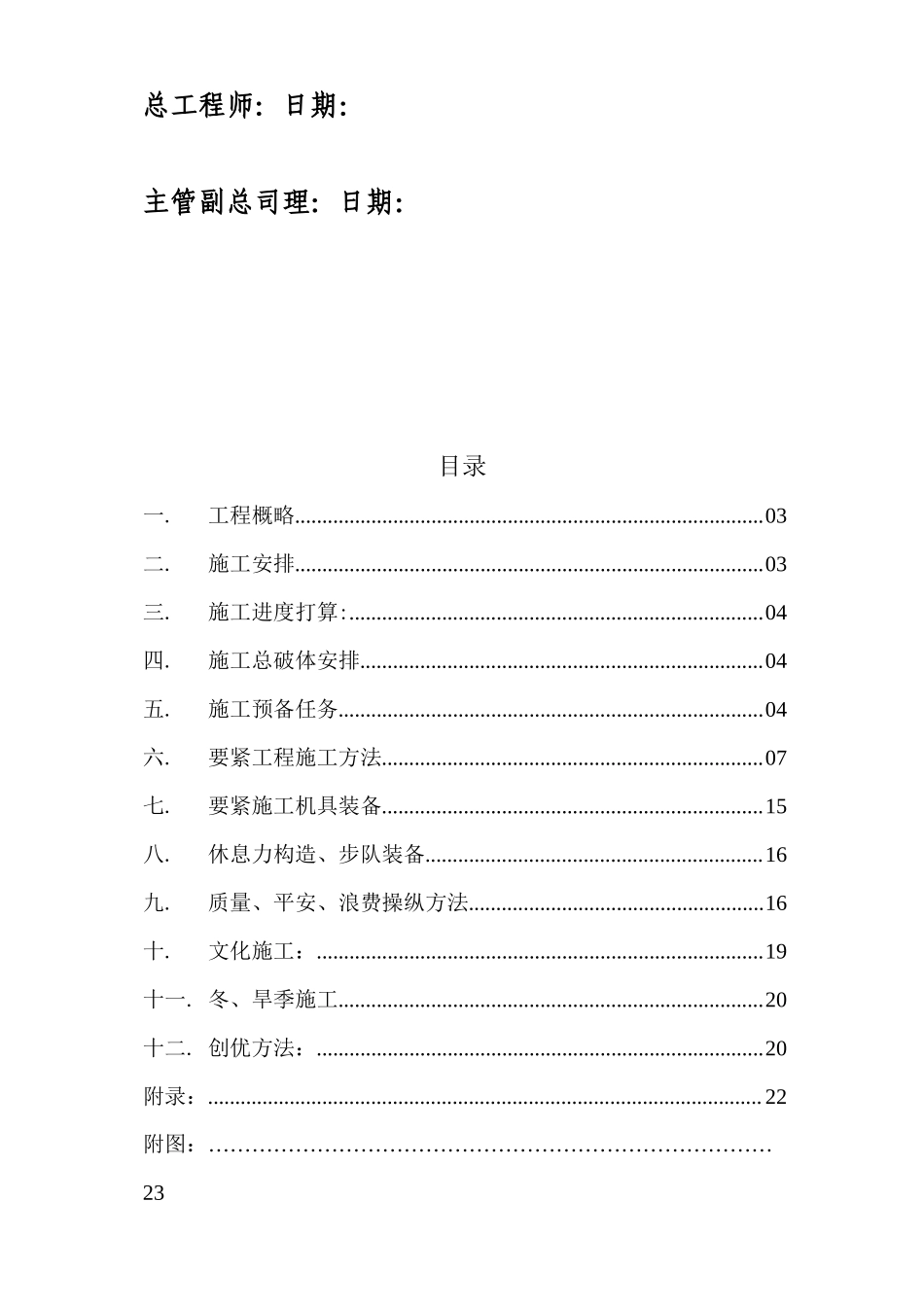

咸阳路污水处置厂工程厂外管道工程 施工构造打算(Ⅱ) 部门会签： 工程部：日期： 技巧质量部：日期： 总工程师：日期： 主管副总司理：日期： 目录 一. 工程概略 03 二. 施工安排 03 三. 施工进度打算: 04 四. 施工总破体安排 04 五. 施工预备任务 04 六. 要紧工程施工方法 07 七. 要紧施工机具装备 15 八. 休息力构造、步队装备 16 九. 质量、平安、浪费操纵方法 16 十. 文化施工： 19 十一. 冬、旱季施工 20 十二. 创优方法： 20 附录： 22 附图：……………………………………………………………………23 咸阳路污水处置厂工程厂外管道工程施工构造打算 ——咸阳路排污河及四孔闸出水口河坡改革 一、 工程概略 本工程位于天津市南开区，为咸阳路污水处置厂工程及厂外管道工程中的一局部，要紧由φ1800地下污水管道、2400×2200的单孔雨水混凝土方涵、2800×2600的双孔雨水混凝土方涵、180米φ1800铁路顶管、8400平方米片石护砌构成。管道地位为原排污河河床，污水管道终点X=300209.770，Y=94272.249，终点W10井，全长约1313米；雨水混凝土方涵终点X=300206.751，Y=94261.707，终点为陈台子排水河四孔闸处，全长约1227米；原排污河均匀上口宽约25米，水面宽约20米，河底宽约15米，污水深约，淤泥深约1.4~；全线特别污水反省井11座，特别雨水反省井6座，特别雨水方涵2折点折。 现园地质前提，现园地基土分为四层： 1、 填土层：厚约2.5~ 2、 上部陆相土层：厚约1.5~，承载力标准值约120Kpa 3、 第一海相层：厚约，承载力标准值约80~110Kpa 4、 中上部陆相土层：厚约，承载力标准值约130~160Kpa 且园地粉土较多，粘聚力低，渗透性高，工程施工中应做好沟槽排水。 工期要求：2001年9月15日—2001年11月30日，无效工期76天。 质量标准：优秀，创鲁班奖。 二、 施工安排 〔一〕施工工序 按照施工现场前提及工程特色，施工工序是： A：污水河管道及方涵 〔1〕现场，开端测量定位；〔2〕打坝截流，排污落水；〔3〕园地平坦，三通一平；〔4〕清运淤泥；〔5〕再次测量，精断定出管线核心线及标高；〔6〕挖槽；〔7〕钎探，请打算验槽；〔8〕还填碎石；〔9〕打C10混凝土垫层；〔10〕支模、绑筋、打方底板涵混凝土；〔11〕破墙，顶板钢筋及混凝土；〔12〕养护，拆模，再养护，土方回填，夯实；〔13〕打压、闭水；〔14〕顶管施工〔专业队〕；〔15〕下内衬钢管；〔16〕铺设承接式钢筋混凝土高压管；〔17〕倒虹管，〔18〕砌井，〔19〕清算现场。 〔二〕施工段分别 〔1〕清淤局部：城建团体第一、第二分部以WX5为界，两段分不从中间，四点向中间进展清淤功课。 〔2〕雨水方涵局部：城建团体第一、第二分部以YX2为界，分两段施工。思索到打算恳求每20米设置一道沉落缝，故每20米为一小施工段。思索到施工时，沉落缝处的柔性止水带的安置，以20米为单元，同时三四段空一段施工。出水口处的片石砌坡、WX11至Y5间的倒虹管与管、涵同时施工。 〔3〕管道局部：按照总工程量Ф1800混凝土管，城建团体第一、第二分部以WX5为界，，分两段进展施工。 三、 施工进度打算 此工程，工程量年夜，按业要紧求，在11月30日竣工，无效施工日期76天。 施工进度搜集打算图：见附图。 四、 施工总破体安排 因施工现场狭窄拥堵，混凝土可以采纳商品混凝土，其余材料、东西库，现场办公室，木匠棚，钢筋加工棚，食堂、茅厕的等安排，施工临时用电、用水线路安排见附图。 施工现场要紧临时装备一览表表4-1 名称 面积(长×宽)m2 构造方式 备注 现场办公室 80 m2(20×4) 集装箱 内设保温层 民工宿舍 184 m2(6×4) 军用帐篷 8顶 工人食堂 80m2(10×4) 石棉板墙,轻钢骨架,波瓦屋面 80人就餐 木匠加工棚 160m2(20×8) 木骨架,波瓦屋面 设圆锯、平刨等装备 钢筋加工棚 200m2(20×10) 木骨架,波瓦屋面 设曲折、切割等装备 材料库 280m2(20×14) 石棉板墙,轻钢骨架,波瓦屋面 堆放珍贵材料 东西库 90m2(18×5) 石棉板墙,轻钢骨架,波瓦屋面 存放小型东西,机具 检测棚 6 m2(3×2) 木骨架,波瓦屋面 一套办公桌椅 茅厕 10 m2(4×) 石棉板墙,波瓦屋面 水冲式,4蹲位,带小便槽 五、施工预备任务 〔一〕消费预备 1） 去除〔拆迁〕工程范畴内的一切修建物，如树木、通讯线路、线杆、沿河矮墙及卑劣少量的新建临建齐河沿屋宇等。在WX4—WX5之间有一道轨及枕木构造的临时浅易桥，在桥卑劣有双排煤气管道均需拆改，在雅安道桥处有电力、煤气、电信等诸多跨河管道，均阻碍畸形施工，必须切改，因此以下情况请业主露面，施工单元共同处置。 2） 平坦现场，修通材料出场，淤泥出场的临时路途。在WX1—WX5之间，两岸可以通车，WX5以下只要北岸可以通车；材料厂、办公等场合，WX1—WX5段设置在排水二所的办公楼内，WX5以下设置在雅安道桥出的排水二所的材料厂内及污水河交汇处的空场处。 3） 按照现场情况，安排办公室、临建等，引水引电，并试水试电。WX1—WX5之间水电可以从污水处置厂思索，WX5以下水电可以思索排水二所材料厂。 4） 体例施工估算，预备工程用料。提出用料品种、型号、规格、数目，注明出场时间。混凝土用商品混凝土，混凝土管材选用长4000mmt〕，抽出方涵、井、出水口的钢筋，画出小样，由加工场加工成半制品，出场。 5） 预备测量仪器，订购〔租〕施工特别机具，如八字定型模板。 6） 对施工用的机具进展维修。 〔二〕、技巧预备 1） 细心进展施工图纸的进修、检察，构造土建专业进展图纸综合会审。进展打算交底跟技巧交底。 2） 成破测绘小组，树破测量打算，按照施工打算总破体图，设置基准点，作好测量微不雅操纵。 3） 体例双孔混凝土方涵，管道的详细施工打算。构造施工职员进修，对专业职员进展技巧培训。 4） 构造施工职员进展管道施工的专业培训，召开打算会。 六、 要紧工程施工方法 〔一〕测量放线 A、技巧打算打算 一〕打算打算是技巧打算的核心局部，它包含拔取跟断定效果的要紧规格、根本精度、工艺流程、功课方法跟要紧技巧规那么。测绘效果包含： 〔1〕破体坐标跟高程零碎 〔2〕地形图的比例尺 〔3〕地形类不的分别 〔4〕破体、高程操纵点得数目跟地位 测量消费的技巧打算打算，如以以下图： 操纵图上选线实地造导线测量 外业测量实地踏勘点钉桩测距量距盘算 测量纵横断面水准不雅察 技测量曲线、前提坐标、中线测量 术中线施工放样，管道、任务井放样测量 设顶管任务坑施工放样及顶管施工放样 计 内业曲线、坐标展绘纵横断面图编写施 高程盘算展绘管道线测讲演 体例效果表 第一局部：外业测量 包含：技巧打算恳求、进展选线、定中线跟肇端点、转机点的定点测量、测曲线、测前提坐标、中线测量、工程水准测量、测纵断面跟横断面、进展外业反省以及施测1：500的工程开工图。 第二局部：内业任务 包含：曲线盘算、坐标盘算、高程盘算、展绘纵横断面图跟中线表现图，编写施测讲演，体例效果表等。 B〕施工测量技巧打算内容 起首在踏勘时要反省原有年夜所在跟测量标记的残缺水平。 〔一〕按照： 1.都会工程管线综合打算标准〔GB50289—98〕 2.工程测量根本术语标准〔GB/T50228—96〕 3.工程测量标准〔GB50026—93〕 4.天津市市政工程施工技巧规程〔排水工程〕〔JJG9—93〕 〔二〕按照测区存在的征询题提出处置征询题的总原那么 1．配套管道工程属地下修建物，敷设于修建物麋集的城区，在狭窄地段内安排多种管道，时常上下穿插，纵横交错。因此，在进展管道工程测量时，恳求测量职员严峻按照图纸上的打算地位，精确地将管道测设到空中上。为此，必须采纳都会的一致坐标跟高程零碎，按照“由全部到局部，先操纵后碎部〞跟“步步有检点〞的原那么。 2．本工程树破施工目的为“鲁班奖〞，必须以高质量、高标准，严峻恳求工程施工，测量义务务必为工程的精确、疾速、高质量的施工供应牢靠、精确的数据。 3．施工测量中，某工序测量偏向超限，必须进展剖析，从新测量。 4．按照标准恳求，工程施工中采纳方法如下： 〔1〕导线网点位中偏向不得年夜于5厘米。 〔2〕四等三角网的测角中偏向不得年夜于±""。 〔3〕水准测量采纳跨河水准测量方法，水准测量闭合中偏向为±12√L〔L为线长〕。 〔4〕每150米阁下设置一施工操纵点。留意：顶督工程主坑内必须设置两个以上的水准点。 C〕施工测量〔按照工程施工的进度，测量任务做好共同任务〕 一〕施工预备跟施工操纵网的树破 1．仪器的专业检测，检测仪器本身的一些零碎偏向，作好记载。 3．树破破体、高程的专业施工操纵网 测量任务必须遵照“从全部到局部，先操纵后碎部〞的原那么。起首在施工区选定存在操纵意思的点位，进展定名。思索施工现场任务的特色跟频仍放样的需求，施工操纵点的点位应画在施工图上，进展拴桩，做点位图。而后应用混凝土桩标记结实上去，作为施工放样等测量任务的按照。再进展操纵测量，精确测定树破的操纵点的地位，而后以操纵测量为根底展开碎部测量跟测设任务。 操纵测量由破体操纵测量跟高程操纵测量两局部构成。按照本工程的特色跟施工测量恳求，对破体操纵网采纳导线网作为根本操纵。导线测量系测定各边长跟转机角来逐步树破操纵点，而后按照起算点的坐标跟起算方位角就可算出各操纵点的坐标。在树破高程操纵网时，按照工程现场特色跟浪费开销的角度上，将破体与高程操纵网二网操纵点合而为一进展应用，增加混凝土标桩的造价即便于进步施测精度又便利施工放样。 二〕管道中线测量跟井位放样 开工前定线，按照图纸供应的定线按照，施放管道核心线跟反省井地位。每个反省井除钉桩外，还要设拴点桩，并在拴点上注明拴桩号、拴桩材质、反省井编号、间隔、偏向，用点之记做好记载任务。 中线测量的义务是将打算的管道地位，在河流中测设出来，并用木桩标定之，其内容包含主点〔即管道的终点、终点与转向点〕的测设跟里程桩的埋设等。 1．主点测设 先按照管道主点的打算坐标，盘算出这些点与左近操纵点的关联，再应用测设定位的方法，通过坐标反算求出测设数据，将主点标定于空中。 2．定里程桩跟加桩 为了测定管道长度跟测绘纵横断面图，沿管道核心线由终点每隔必定间隔〔一般为20米、30米或50米〕设一里程桩，相邻里程桩之间的主要地物处及空中坡度变更处应钉加桩。里程桩跟加桩均以该桩到管道终点的间隔编定桩号，如某桩号为：0+150，即此桩离终点间隔150米，并用红漆将桩号写在桩正面或左近修建物上。 在进展中线测量时，为了防止过错，间隔要用钢尺测量两次。 3．管道纵横断面图测量〔在开工前应做河流断面测量〕 a．纵断面测量 纵断面测量，是按照水准点高程测定中线上各里程桩跟加桩处的空中高程，而后按照测得的高程跟响应的里程桩号绘制纵断面图。纵断面图表现管道中线上空中的上下崎岖跟坡度陡缓情况，是打算管道埋深，坡度跟盘算土方量的要紧按照。 〔1〕水准点的布设 在纵断面水准测量之前，应沿管道设破足足数目的水准点，是水准测量、纵断面水准测量分段附合跟管道施工时引测高程的按照。 〔2〕纵断面水准测量 纵断面水准测量一般是以相邻两水准点为一测段。从一个水准动
