中空玻璃用弹性密封胶 GBT 29755-2013.pdf

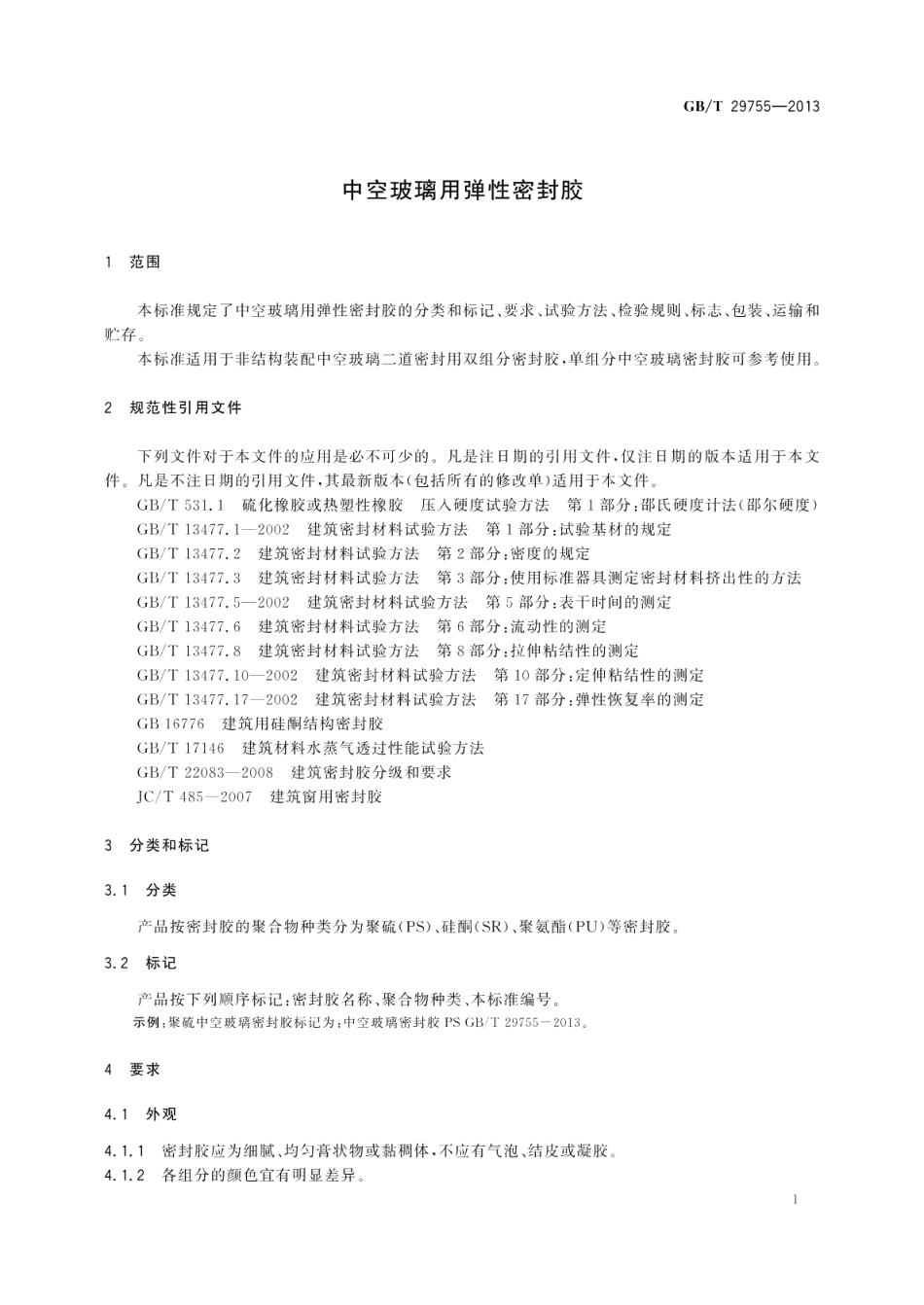

GB/T29755-2013方指定的玻璃。5.1.3试件制备制备试件前，用于试验的密封胶应在标准试验条件下放置24h以上。试验基材按生产商要求选用合适的清洁剂清洁。试样按生产厂注明的比例混合均匀，避免形成气泡。若事先无特殊要求，混合后应在20mi内完成注模和修整。粘结试件数量和处理条件见表2。表2粘结试件数量和处理条件试件数量/个序号项目试件制备和处理条件试验组备用组弹性恢复率32拉伸粘结性5按GB16776中拉伸粘结性的试件形状制备试件，两面均采用浮法玻璃基3定伸粘结性33材。处理条件为标准试验条件下放4水-紫外线处理后拉伸粘结性5置14d5热空气老化后拉伸粘结性55.2外观将试样各组分刮平后目测。5.3密度按GB/T13477.2试验。5.4下垂度按GB/T13477.6试验，采用试验步骤A测定，在(50土2)的烘箱中放置4h。5.5表干时间按GB/T13477.5一2002试验，型式检验采用A法试验，出厂检验可采用B法试验。5.6适用期适用期按GB/T13477.3进行，采用B法测定，挤出孔直径4mm,样品预处理温度(23士2)，读取挤出率为50ml,/min时对应的时间，即为适用期。5.7硬度试样按生产厂注明的比例混合均匀，应避免形成气泡.挤在模板上刮平，厚度6mm7mm,按标准试验条件养护14d,然后按GB/T531.1试验。5.8弹性恢复率按GB/T13477.17一2002试验，试验伸长率为25%。3
