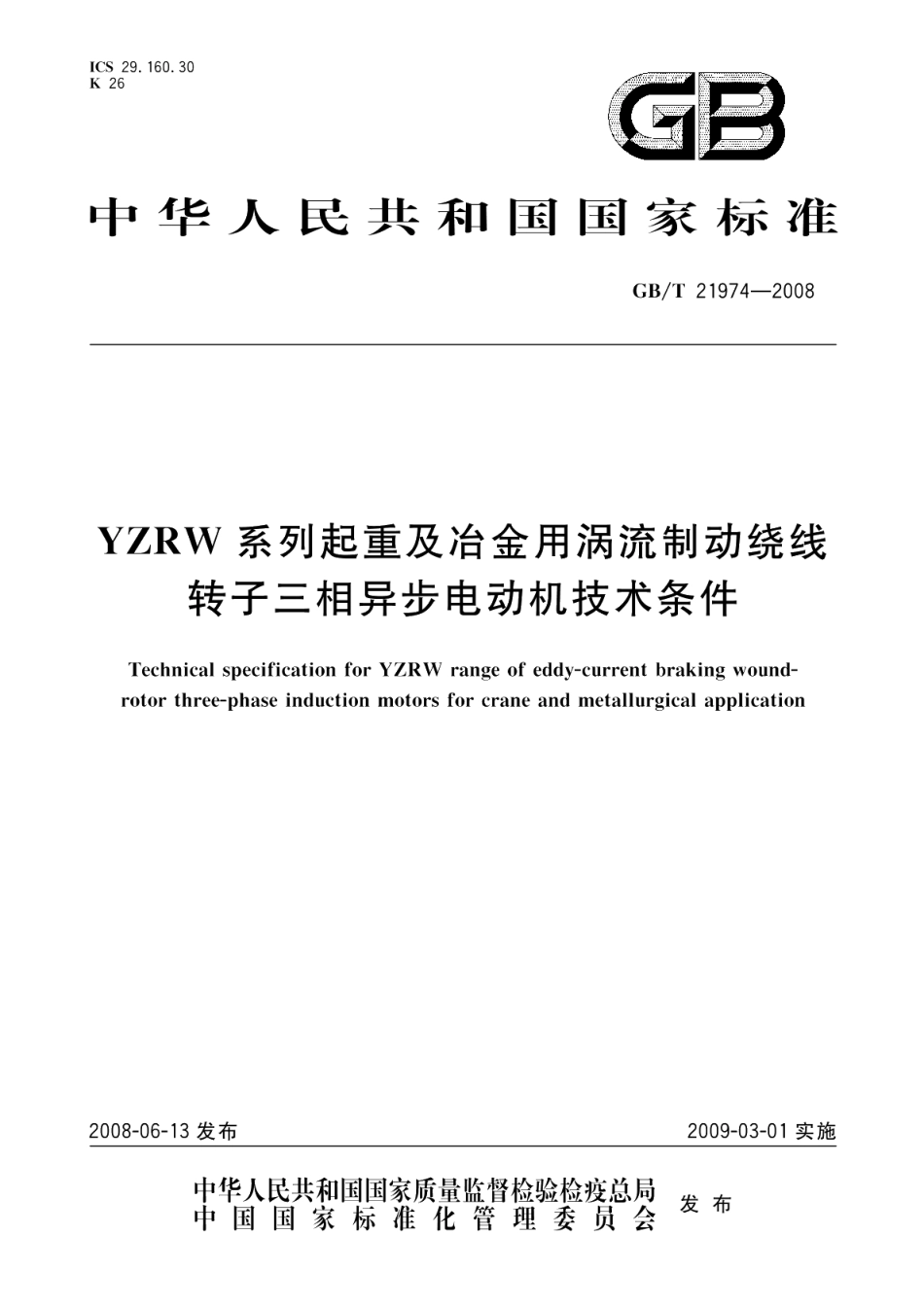

YZRW系列起重及冶金用涡流制动绕线转子三相异步电动机技术条件 GBT 21974-2008.pdf

GB/T21974-2008YZRW系列起重及冶金用涡流制动绕线转子三相异步电动机技术条件1范围本标准规定了YZRW系列起重及冶金用涡流制动绕线转子三相异步电动机的术语和定义、型式、基本参数与尺寸、技术要求、检验规则与试验方法以及标志、包装及保用期的要求。本标准适用于各种起重机械及冶金辅助设备电力传动用涡流制动绕线转子三相异步电动机（以下简称涡流制动电动机)及其涡流制动器，凡属本系列涡流制动电动机所派生的各种电动机亦可参照执行。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191一2000包装储运图示标志(eqv IS0780:1997)GB755一2000旋转电机定额和性能(idt IEC60034-1:1996)GB/T757一1993旋转电机圆锥形轴伸GB/T997一2003旋转电机结构及安装型式(IM代号)(IEC60034-7:1992,IDT)GB/T1032一2005三相异步电动机试验方法GB/T1096一2003普通型平键(ASME B18.25.1M:1996,NEQ)GB/T1993一1993旋转电机冷却方法GB/T2423.4一1993电工电子产品基本环境试验规程试验Db:交变湿热试验方法(eqv IEC600682-30:1980）GB/T4772.1一1999旋转电机尺寸和输出功率等级第1部分：机座号56400和凸缘号551080(idt IEC60072-1:1991)GB/T4942.1一2006旋转电机整体结构的防护等级(IP代码)分级(IEC60034-5:2000,IDT)GB10068一2000轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值(1EC60034-14:1996,IDT)GB/T10069.1一2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法(IS)1680:1999,MOD)GB10069.3一2006旋转电机噪声测定方法及限值第3部分：噪声限值(IEC60034-9:1997,IDT)GB/T13306一1991标牌GB20237一2006起重冶金和屏蔽电机安全要求JB/T9615.1一2000交流低压电机散嵌绕组匝间绝缘试验方法JB/T9615.2一2000交流低压电机散嵌绕组匝间绝缘试验限值3术语和定义下列术语和定义适用于本标准。1
