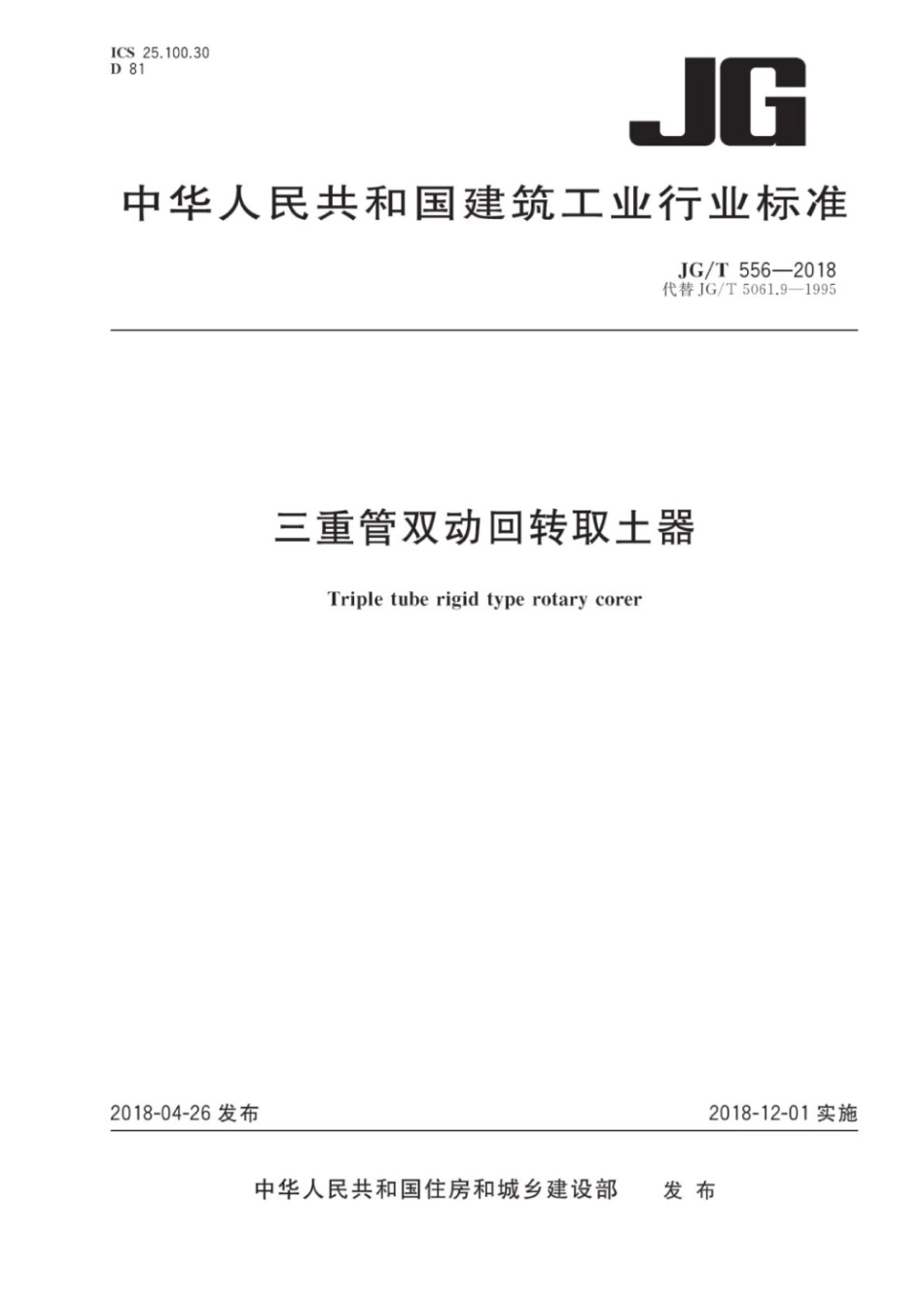

三重管双动回转取土器 JGT 556-2018.pdf

JG/T556-2018三重管双动回转取土器1范围本标准规定了三重管双动回转取土器的术语和定义、分类和标记、要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于在钻孔中采取硬塑及坚硬的黏性土、中砂、粗砂、砾砂、碎石土、软岩级质量试样的取土器。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T197普通螺纹公差GB/T308.1滚动轴承球第1部分：钢球GB/T1031产品几何技术规范(GPS)表面结构轮廓法表面粗糙度参数及其数值GB/T7234产品几何量技术规范(GPS)圆度测量术语、定义及参数GB/T9808钻探用无缝钢管GB/T15519化学转化膜钢铁黑色氧化膜规范和试验方法GB/T16950地质岩心钻探钻具GB50021岩土工程勘察规范2009年版JGJ/T87建筑工程地质勘探与取样技术规程3术语和定义下列术语和定义适用于本文件。3.1三重管双动回转取土器triple tube rigid type rotary corer由外管、内管和衬管等三重管组成，内外管均可转动，用于回转钻进时在钻孔中采取岩土样的管状器具。3.2内间隙比inside clearance ratio衬管内径与内管合金钻头内径之差与内管合金钻头内径之比，用百分数表示。3.3外管outer tube取土器最外部的金属管状部件，底端通过螺纹连接钻头，可回转钻进切削土体，3.4内管inner tube外管内侧金属管状部件，内腔包裹衬管及采取的土体，可独立于外管回转，底端通过螺纹连接钻头，切削土体。1
