2023年建筑行业110kV金裕变电源线路铁塔基础工程施工组织设计.docx

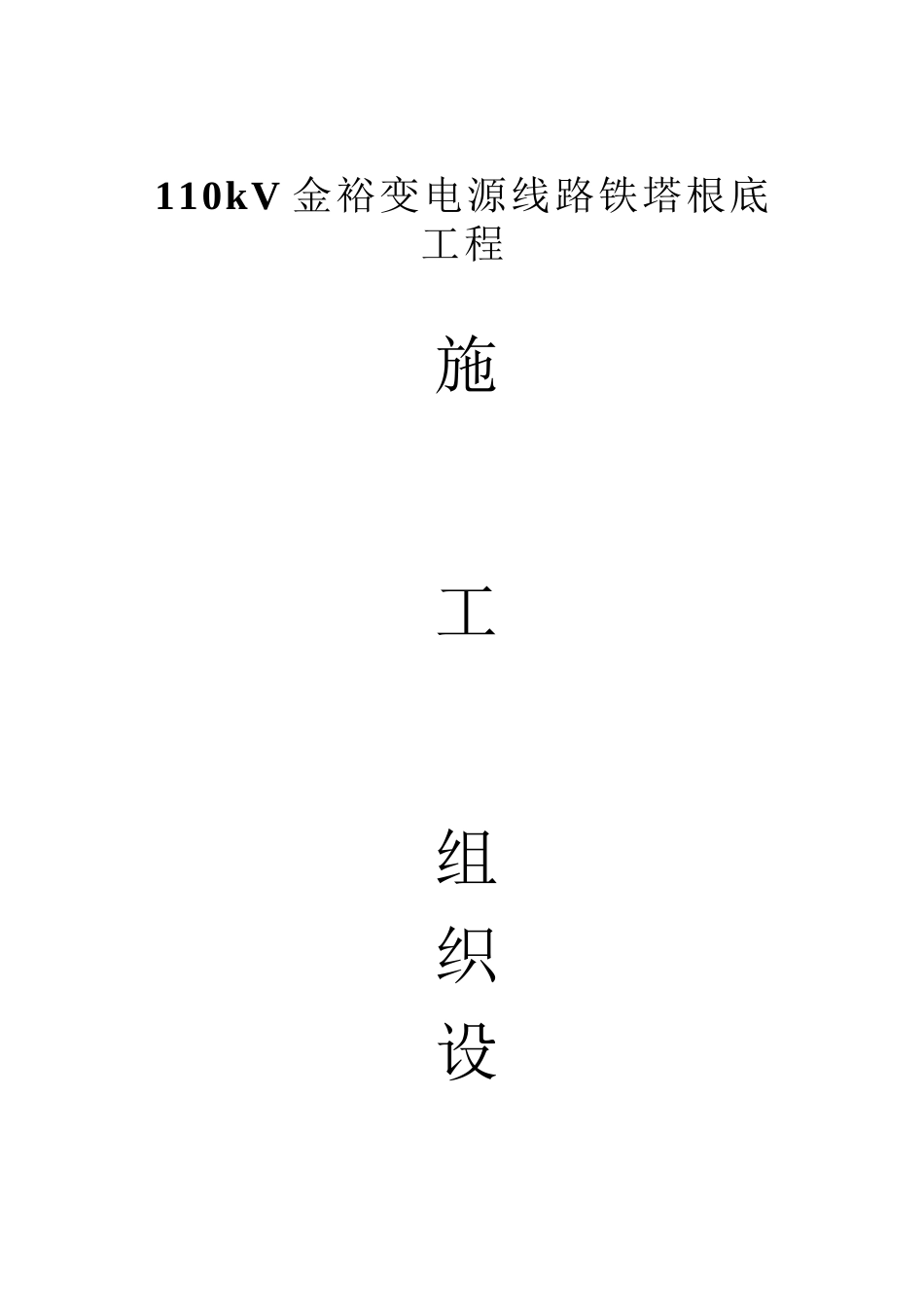

110kV金裕变电源线路铁塔根底工程 施 工 组 织 设 计 体例人： 体例时间：2月15日 目录 一、体例按照 二、工程概略 三、施工预备方案 四、施工后期预备质量操纵 五、土方工程 六、模板工程 七、支模与混凝土浇制 八、平安与环保方法 110kV金裕变电源线路铁塔根底工程施工构造打算 一、体例按照 〔1〕按照甲方供应图纸及装备说明； 〔2〕工程施工打算图纸跟现场勘查情况。 二、工程概略 义马市110kV金裕变电源线路铁塔根底施工。 三、施工预备方案 3.1细心研读图纸，细心体会打算意图，弄清详细情况。细心做好技巧交底，按恳求填写施工原始记载表格，并妥当保管，内容包含： 3.1.1基坑的操平寻正将经纬仪安平于铁塔根底核心桩处，严峻反省坑深、根开、对角线等尺寸，与绝对应的打算图纸符合。坑深核心应保管木桩或印记。每个基坑操平常应包含坑核心及四角在内的至多5个点。假设现浇根底有垫层者，未浇注前跟浇注后分不进展操平。关于终端塔、转角塔还要按照打算图纸恳求将上拔腿〔线路外角〕坑深加年夜，满意根底预偏的恳求.  3.1.2根底材料的恳求根底材料应在根底浇注前运达搅拌现场，当直截了当堆放于空中时，砂的备料应增年夜3％，碎石应添加2％。当堆放于专门园地时，可直截了当按照打算备料。材料存放园地应防止雨水冲洗.     水泥还要防止雨淋受潮等方法. 3.2.原材料质量操纵 3.2.1根底钢筋的质量操纵根底钢筋入库时要按照图纸进展入库测验。分型号堆放，并挂牌标识。发到施工现场的钢筋，在运用前应对照图纸逐一反省型号、尺寸、规格、数目，以防错运或错用.  3.2.2水泥的质量操纵要按照打算、时节、气象及工程的详细情况公正选择与运用水泥。施工进程中还应留意以下多少点：(1)水泥强度等级宜为混凝土强度品级的1.5倍—2倍；(2)选择膨胀值较小的水泥品种，由于水泥品级越高、细度越细、早强越高对混凝土开裂阻碍越年夜；(3)只管用低热水泥，落低混凝土的温贬值；(4)操纵水泥的碱含量 0.6﹪；(5)应按说明的品种、强度品级、消费厂家跟出厂批号分不储存，不得混装；(6)水泥在运输跟储存进程中应防水防潮；(7)加强抽样频率；(8)水泥提早进货入仓，留意其温度的操纵.  3. 2.3骨料的质量操纵(1)严峻操纵砂、石骨料的质量，包含：强度、抗冻性、化学身分、颗粒形状、细度模数、级配、超逊径、针片状跟杂质含量；(2)拌制混凝土时，应按批常常检测砂子的细度模数、粗骨料的级配、超逊径，实时调整共同比；别的砂子、小石的含水量每3个小时检测一次，实时调剂用水量，保障混凝土拌跟物的坍落度跟水灰比；(3)粗骨料宜选用粒径20mm-40mm连续级配的碎石，含泥量不年夜于l％；(4)细骨料采纳中细砂，平均粒径年夜于0.4mm，含泥量不年夜于1.5％，细度模数2.80阁下，应质地稳固、洁净、级配精良；(5)操纵粗细骨料的质量跟碱含量；(6)粗细骨料的最精确级配、种种粒径之间的含量(掺量)跟最精确密度要通过实验断定.   3.2.4水的质量恳求拌制混凝土用水及养护用水，宜运用饮用水或经取样化验及格的水，水中不得含有油脂、土壤、杂草等，其下游应无化合物流入；有疑心时应进展化验；为保障用水洁净，不得用水沟引水；严禁运用产业废水、污水及池沼水. 按照工程量巨细、施工职员数目，预备好相关工器具。 要紧工器具：一台开掘机、一台水准仪、一把5M塔尺、一把5M钢卷尺、线绳等。 施工所需机具在运至现场前，按规矩进展反省、校验，保障在施工进程中，处于及格无效形态 四、施工后期预备质量操纵 1.1基坑的操平寻正将经纬仪安平于铁塔根底核心桩处，严峻反省坑深、根开、对角线等尺寸，与绝对应的打算图纸符合。坑深核心应保管木桩或印记。每个基坑操平常应包含坑核心及四角在内的至多5个点。假设现浇根底有垫层者，未浇注前跟浇注后分不进展操平。关于终端塔、转角塔还要按照打算图纸恳求将上拔腿〔线路外角〕坑深加年夜，满意根底预偏的恳求.     1.2根底材料的恳求根底材料应在根底浇注前运达搅拌现场，当直截了当堆放于空中时，砂的备料应增年夜3％，碎石应添加2％。当堆放于专门园地时，可直截了当按照打算备料。材料存放园地应防止雨水冲洗.     水泥还要防止雨淋受潮等方法.     2.原材料质量操纵2.1根底钢筋的质量操纵根底钢筋入库时要按照图纸进展入库测验。分型号堆放，并挂牌标识。发到施工现场的钢筋，在运用前应对照图纸逐一反省型号、尺寸、规格、数目，以防错运或错用.     2.2水泥的质量操纵要按照打算、时节、气象及工程的详细情况公正选择与运用水泥。施工进程中还应留意以下多少点：(1)水泥强度等级宜为混凝土强度品级的1.5倍—2倍；(2)选择膨胀值较小的水泥品种，由于水泥品级越高、细度越细、早强越高对混凝土开裂阻碍越年夜；(3)只管用低热水泥，落低混凝土的温贬值；(4)操纵水泥的碱含量    060o；(5)应按说明的品种、强度品级、消费厂家跟出厂批号分不储存，不得混装；(6)水泥在运输跟储存进程中应防水防潮；(7)加强抽样频率；(8)水泥提早进货入仓，留意其温度的操纵.     2.3骨料的质量操纵(1)严峻操纵砂、石骨料的质量，包含：强度、抗冻性、化学身分、颗粒形状、细度模数、级配、超逊径、针片状跟杂质含量；(2)拌制混凝土时，应按批常常检测砂子的细度模数、粗骨料的级配、超逊径，实时调整共同比；别的砂子、小石的含水量每3个小时检测一次，实时调剂用水量，保障混凝土拌跟物的坍落度跟水灰比；(3)粗骨料宜选用粒径20mm-40mm连续级配的碎石，含泥量不年夜于l％；(4)细骨料采纳中细砂，平均粒径年夜于0.4mm，含泥量不年夜于1.5％，细度模数2.80阁下，应质地稳固、洁净、级配精良；(5)操纵粗细骨料的质量跟碱含量；(6)粗细骨料的最精确级配、种种粒径之间的含量(掺量)跟最精确密度要通过实验断定.     2.4水的质量恳求拌制混凝土用水及养护用水，宜运用饮用水或经取样化验及格的水，水中不得含有油脂、土壤、杂草等，其下游应无化合物流入；有疑心时应进展化验；为保障用水洁净，不得用水沟引水；严禁运用产业废水、污水及池沼水.     3.混凝土共同比的选择跟优化共同比的选择跟优化对保障混凝土的质量尤其主要。在满意打算强度、持久性跟施工工艺恳求的情况下，应尽可以用较年夜密实度的良好级配骨料，只管增加砂率，减小坍落度，增加水泥用量，需要时掺加粉煤灰跟外加剂等，改良混凝土任务功能。应按照国家现行的有关技术标准恳求通过盘算跟试配断定.     搅拌上料时必需采纳操纵共同比方法———恳求铲车内料时，要有专人担任增减砂、石料的比例。共同比的计量采纳分量比，施工中砂、石用量必定要过秤，在料车内要画出标志线，并常常反省用料量。反省方法是装料职员装完后，再装车称重，水泥应抽10袋过秤，取平均值再盘算砂、石用量，砂、石用量偏向不该年夜于±3%，水泥用量偏向不该年夜于±2%.     4.根底钢筋施工质量操纵4.1钢筋弯钩加工钢筋曲折成型除必需契合打算图纸恳求的型式、长度、规分外，另有契合构造构造规矩：Ⅰ级钢筋〔HRB235〕的末了应设180°的半圆弯钩，弯钩圆弧内径应不小于钢筋直径的2.5倍，平直局部不小于钢筋直径的3倍。Ⅱ、Ⅲ级钢筋〔HRB335,HRB400〕末了需求作成90°或135°时，Ⅱ级钢筋的曲折直径D不宜小于4d(d为钢筋直径)；Ⅲ级钢筋不宜小于5d.     4.2绑扎钢筋运到塔位的钢筋应洁净、无损害，油渍、油漆、跟铁锈等污物应在绑着前去除洁净，同时按打算图纸反省其品种、规格、数量等、无误后，再进展钢筋笼的绑扎.     按照根底施工图的恳求，绑扎好上、下底板筋跟支持筋，破柱筋跟表里箍筋。钢筋的绑扎应结实，间距平均，尺寸精确.     主筋讨论应错开安排，统一断面内钢筋焊讨论的截面积不克不及超越总截面积的25%，讨论的错开间隔应年夜于30d〔d为钢筋直径〕.     先绑扎底盘下层钢筋，后绑扎底盘下层钢筋，用与根底混凝土标号一样的混凝土块将下层钢筋垫平，并按打算恳求，将上、下层钢筋用支持钢筋断绝绑扎。最初按照铁塔的根开，根底倾歪角进展绑扎主柱钢筋并结实之.     主钢筋的绑扎应平均散布，箍筋的间距应契合打算恳求。留意四方形跟八角形箍筋应绑扎在统一截面内。钢筋的穿插点，主筋与辅筋，每一接点都应绑扎结实，为确保盘内主筋保护层厚度，在每一破柱筋下部采纳底板保护层厚的砼垫块.     4.3钢筋焊接当受力钢筋采纳焊接讨论时，设置在统一构件内的焊接讨论应互相错开。在任一焊接讨论核心至长度为钢筋直径d的35倍且不小于500mm的区段内，统一根钢筋不得有两个讨论；在该区段内有讨论的钢筋截面受力钢筋总截面面积的百分率，应契合如下规定：〔1〕非预应力筋。受拉区不宜超越50％；受压区不限度。〔2〕预应力筋。在受拉区不宜超越25％，当有牢靠保障方法时，可放宽至50％；受压区不限度。〔3〕讨论宜设置在受力较小部位，且在统一根钢筋全长上宜只管少设讨论〔4〕焊接讨论局钢筋弯折处，不该小于钢筋直径的10倍，且不宜小于构件的最年夜弯矩处。钢筋的焊策应契合钢筋焊接规程的规矩.     5.地足螺栓质量操纵地足螺栓装置前必需反省螺栓直径、长度及组装尺寸，复契合设计恳求前方可装置。别的关于转角塔、终端塔的根底受拉腿、受压腿地足螺栓规格、尺寸一般会不一样，必需细心核查，精确无误前方可安装.     地足螺栓应按照响应的地螺露长，与打算明细表中给出的根底中心桩与根底顶面高差，操纵地螺外露高度，由于浇筑时地螺受砼下拔力会比结实好时下沉数毫米，现场操纵地螺露长应取正偏向〔即应年夜于打算值，取+1-+8mm，并坚持在低5mm，高10mm范畴内〕；地螺放入后除应复核地螺小根开、根底半根开、地螺对角线小根开外，还运用吊线锤对地足螺栓的垂直度进展校核，应确保每根地螺坚持在垂直位置；地足螺栓根底各腿间根底顶面高差的丈量应以地螺核心所处的砼面为准.     6.混凝土施工进程质量操纵6.1模板模板材料、形状、规格的选用从工程构造本身动身，同时满意以下恳求：6.1.1确保工程构造跟构件各局部形状尺寸跟互相地位的精确；6.1.2模板存在充足的强度、刚度跟波动性，能牢靠地接受新浇混凝土的侧压力；6.1.3构造复杂、装拆便利，契合混凝土的浇筑及养护等工艺要求；模板接缝严、不漏浆；6.1.4钢筋必需按打算恳求预留充足的保护层.     6.2混凝土的浇筑浇制混凝土前应再次反省根底核心与核心桩间的位移，根开及对角线，主柱及台阶断面尺寸，保护层厚度，顶面相对高差，地足螺栓钢筋的规格、数目跟安排偏向等.浇制进程中，严峻操纵跟反省混凝土的水灰比、坍落度跟共同比.一个铁塔腿的根底混凝土应连续一次性实现，严禁留施工缝.连续浇筑混凝土时层间间隔时间应只管延长，最长的不超越初凝时间；保障充足的振捣，以混凝土外表呈现水泥浆跟不再呈现气泡、不再明显沉落为准；混凝土浇筑自由下落高度不宜年夜于2m，防止离析等；在浇筑进程中，应实时去除外表的泌水，否那么将会落低构造质量.     6.3混凝土浇制进程中的质量反省在浇筑进程中，要常常反省根底根开、对角线、模板支顶、钢筋地位、地足螺栓〔配角钢〕及破柱模板顶面地位跟标初等情况能否发作变更，需要时应进展调剂。浇筑完毕，破刻校核各部多少何尺寸，并将根底面抹光。要实时填写施工记载.     在混凝土浇制进程中应按规矩做塌落度实验。逐日或每个塔腿根底至多反省两次塌落度并作好记载.     6.4试块制造试块制造要在浇制时现场制造，其养护前提跟配合比与根底一样，并在块上用油漆写好杆号、制造日期.     试块制造数目：每组为三块，对转角、耐张、换位每基取一组；直线塔统一施工班组，每5基或不满意5基取一组，连续浇制100破方米应取一组；人工挖孔桩根底每腿每班取一组；有些为了确保工程创优，在满
