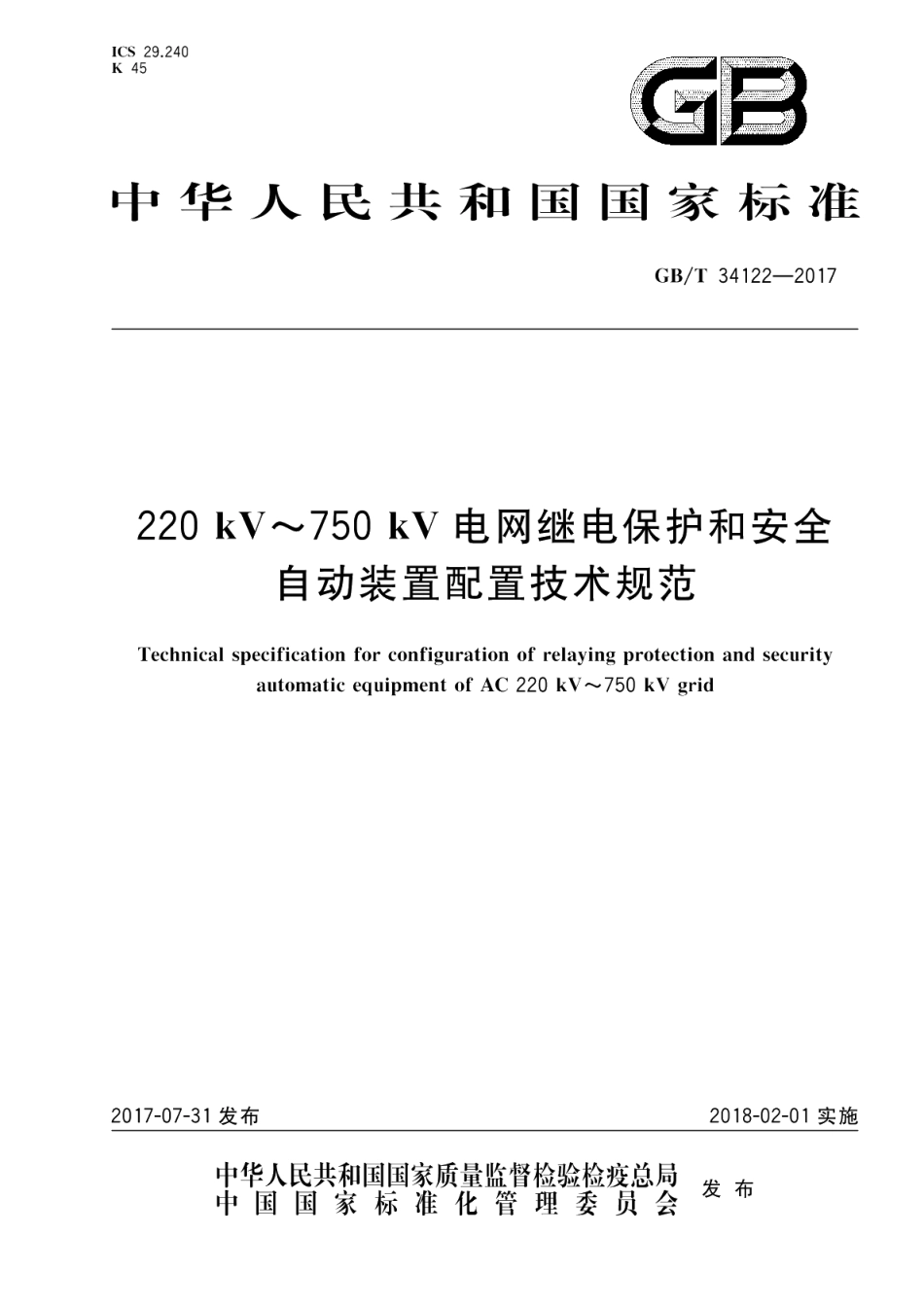

220kV～750kV电网继电保护和安全自动装置配置技术规范 GBT 34122-2017.pdf

GB/T34122-2017DL/T5218220kV750kV变电站设计技术规程SD131电力系统技术导则3术语和定义GB/T2900.15、GB/T2900.50、GB/T2900.57、DI/T357、DL/T526、DL/T553、D1/T860、DL/T5136.DL/T5218中界定的术语和定义适用于本文件。4总则4.1继电保护和安全自动装置的配置和应用，应以GB/T14285、GB/T26399,DL/T317为指导，并遵循国家、行业标准和相关的国际标准，满足电力系统继电保护和安全自动装置独立性、完整性和成套性要求。4.2电网一次结构应满足DI/T5218、SD131的相关要求。继电保护是在合理的电网结构前提下，保证电力系统和电力设备的安全运行，对导致继电保护不能保证电力系统安全运行的电网结构型式、厂站主接线形式、变压器接线形式和运行方式，应限制使用。4.3继电保护和安全自动装置的设计和建设应随相应主体工程一并进行，同步投运，任何电力设备不允许在无保护的状态下运行。4.4220kV一750kV电网继电保护装置或安全自动装置应独立配置，不应与其他系统集成。4.5继电保护和安全自动装置双重化配置时，相关要求如下：)双重化配置的两套装置应相互独立，各自功能完备，且安装位置和标示应有明显区分：b)双重化配置的两套装置之间不应有任何电气联系，当一套装置退出时不应影响另一套装置的运行，除4.6所规定的特殊情况外；)双重化配置的两套装置与互感器两个不同的二次绕组、断路器两个不同的跳闸线圈分别一一对应，相互独立：)双重化配置的两套保护装置与其他一，二次设备配合的回路（例如断路器和隔离开关的辅助触点、保护动作触点等)应遵循相互独立的原则：e)双重化的两套装置所使用的通信通道应相互独立：)双重化配置的两套装置所使用的继电保护相关设备应相互独立：g)双重化配置的两套装置（含继电保护相关设备）的直流电源应相互独立，分别取自不同的蓄电池组和直流电源回路。4.6下列按双重化配置的两套装置，按特殊情况处理：a)采用三相重合闸方式时，双重化配置的重合闸可采用相互闭锁方式：b)采用主辅方式运行时，双重化配置的安全稳定控制装置动作条件满足后，应具有保证有且只有一套动作出口的相关措施：)当断路器本体只有一个合闸线圈时，双重化配置的继电保护和安全自动装置可共用一个合闸回路：)当装置采用双通道接口方式时，同一套装置的两条通信通道应相互独立，并保证通信通道中的任何单一环节故障不得造成失去任一装置的两个纵联通道：)当断路器操作箱按断路器单套配置时，双重化配置的继电保护和安全自动装置应分别采用该操作箱的两个独立的跳闸回路：)当断路器失灵保护单套配置时，双重化配置的继电保护启动失灵时应分别通过独立的回路接入到失灵保护。
