2023年建筑行业武汉广播电视中心大楼钢结构施工组织设计方案.docx

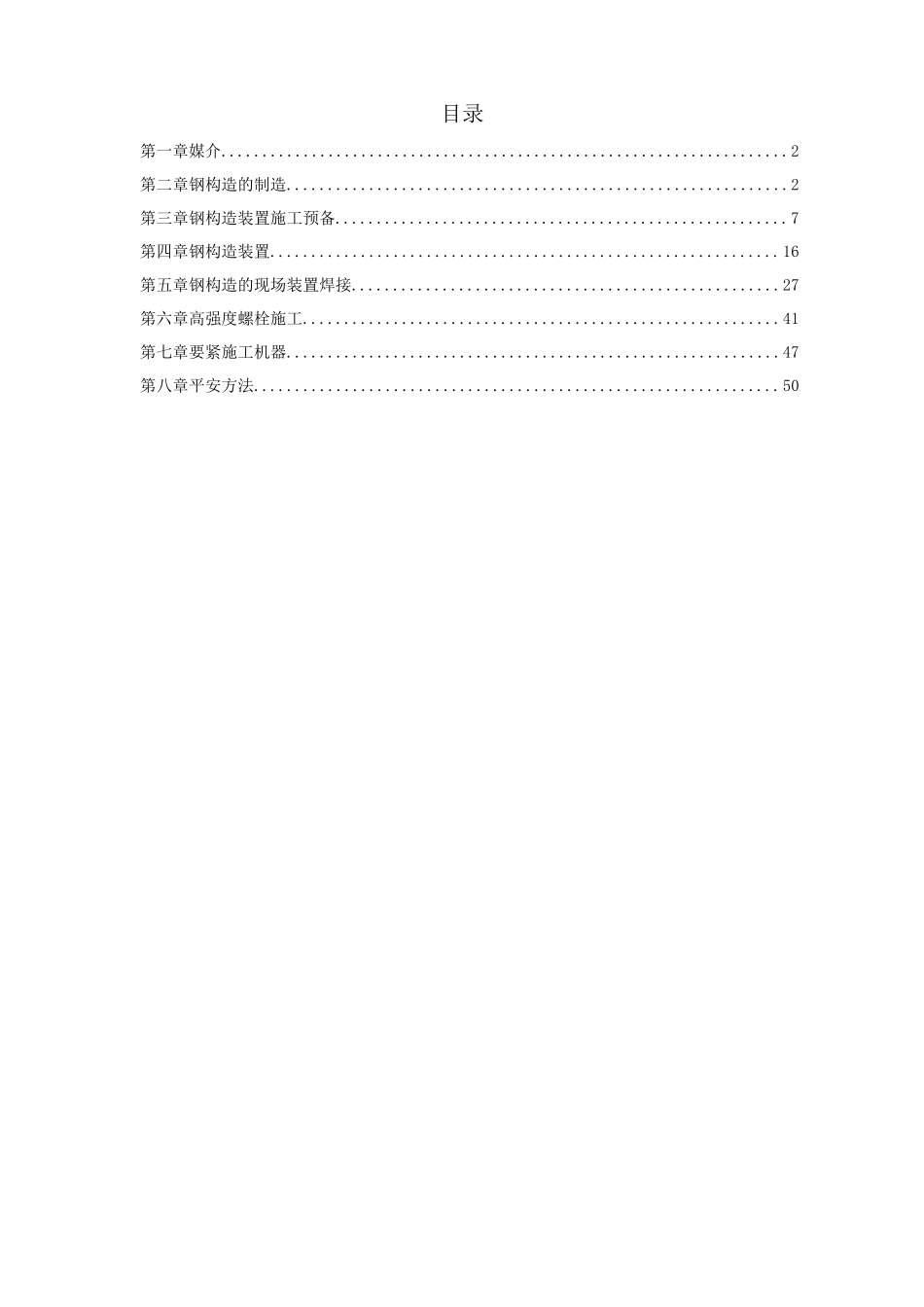

目录 第一章媒介 2 第二章钢构造的制造 2 第三章钢构造装置施工预备 7 第四章钢构造装置 16 第五章钢构造的现场装置焊接 27 第六章高强度螺栓施工 41 第七章要紧施工机器 47 第八章平安方法 50 媒介 武汉播送电视核心年夜楼坐落汉口建破小道表年路口,修建面积为74462/,其构造方法为钢筋混凝土框架一筒体铰剪力墙构造,主楼30层,此中地下室两层为泊车场,局部地区为一层装备用房,裙楼5~5层,塔楼24怪为办公用房,塔楼上部为8层钢构造功用用房,顶部为直升机停机坪。其修建标高为,在主楼后面30层顶部装有钢构造电视发射塔,塔顶标高为198m。其钢构造触及较多如：裙楼屋面钢构造、顶层屋面钢构造、顶楼钢构造发射塔等，钢构造的制造跟吊装是施工的技巧难点之上。 钢构造的制造 〔一〕材质操纵 1.向正轨消费厂家定购钢材、焊材。同时必须存在原始材质证明(物理功用、 化学成份)及出厂及格证。 2.钢材进厂后按批量进展抽样复试，凡复检分歧格的坚决不投入运用。 3.钢材进料前由质检局部对其外表形态(锈、麻坑等缺点)按标准标准严峻 把关，凡超标者不得投产运用。 4.焊材在运用前按标准进展烘焙处置。 5.焊丝运用前细心进展油污、除锈处置。 〔二〕板材的号料与切割 1.翼、腹板的号料与切割，均编程输出德国出口的SXE·P500型数控切割机上实现。切割面的外表毛糙度达 2.其余局部板件均由放样工制造样板号料，用半主动切割机或龙门剪床进展切割，切割面的外表毛糙度达，多少何尺寸严峻操纵在标准赞同的范畴内。 (三〕板材的校平、改正跟边沿加工 1.翼、腹板校平、改正在国产辊压平机上实现，破体度不年夜于‰。厚度为25mm以上或超宽板件的校平采纳人工火焰校订法，破体度不年夜于1‰。 2.钢柱支座板及其余厚板的校平、改正采纳机器(500t油压机或100t摩擦压力机)、火焰方法进展，破体度不年夜于1‰。凡图纸或工艺恳求的板材边沿加工跟焊接坡口的加工均在12m刨边机或单臂刨上实现。加工后的宽度公役±1mm，外表毛糙度达。 〔四〕圆管跟型钢的校直、轧弯 1.种种规格的钢管以推销专业厂家的产物为主，局部非标钢管采纳工场内 自行轧制。 2.管件及型钢件的矫直均在100t液压矫直机上实现，加工后的构件直线度 不超越1‰。 3.型钢轧弧采纳100t型钢校压机轧制，其弧度标准用样板操纵。4.钢管的接长按标准套管对接讨论方法。 〔五〕钢板的直线对接跟变截面临接 1.所有对接讨论必须按国家标准规那么的方法进展坡口加工。 2.为保障对接板件的直线度，拼接时必须以中轴线为基准，并经专职职员复查前方可点焊。 3.按照板料的差异厚度，分不采纳半主动埋弧焊跟CO2气体保护焊进展双面施焊(注：反面必须清根)。 4.所有对接焊缝必须按规那么比例数进展超声波或按打算恳求进展焊缝检测。 〔六〕构件的拼装、焊接、拾掇 1.箱形、H形构件的拼装在公用模胎内进展，多少何尺寸经质检员检测及格前方可施焊。 2.箱形构件主焊缝采纳CO2.气体保护主动焊小车施焊，H型构件主焊缝采纳半主动埋弧焊进展船形焊，支座焊缝跟别的衔接焊缝均采纳CO2气体保护焊。 3.栓钉焊采纳公用电弧螺柱焊机施焊。 4.种种范例焊接必须严峻按照焊接工艺卡片制订的技巧参数施行。 H形构件的焊后拾掇、改正在1000t油压机长进展。其公役恳求按国标GBJ205-83钢构造工程施工及验收标准严峻操纵。 6.箱形构件的焊接变形量由焊接工艺操纵，并满意钢构造工程施工及验收标准中允差恳求。 〔七〕衔接孔的加工与摩擦面处置 1.所有衔接孔均采纳制品号孔，用钻模、钻套在摇臂钻床长进展制孔。 2.高强度螺栓摩擦面的加工采纳喷丸方法进展，摩擦系数满意打算恳求。 3.有摩擦面恳求的构件出厂时，要有三组与构件同材质、同处置方法的试 件，以作工地对摩擦系数的复验之用。 4.处置后的眼孔及摩擦面用胶布加以保护，防止油污阻碍摩擦面。 〔八〕除锈跟油漆 1.所有构件涂漆前均采纳喷丸方法除锈。 2.涂料品种按打算恳求选用。 3.采纳滚筒手工方法涂刷。 〔九〕工装、计量器具质量跟标准操纵 1.工装平台的要紧任务面平坦度用仪器丈量，平坦度不超越1‰。 2.拆卸胎具经质检局部复测同意方可投入运用。 3.胎具在运用进程中活期予以复查，假设觉察变形，必须破刻修复，方可从新投入运用。 4.消费用所有量具必须经质检局部计量批准前方可投入运用,并按公司规那么必须活期复验。 5.质检局部的计量器具、卷尺施工前与土建、装置单位进展校订，批准偏向，做好标记，并以此作为反省验收的公用标准。 〔十〕制造进程中的质量操纵 1.经缩小样后制造的样板样杆，经质检局部测验及格同意前方可投入运用。 2.任何整机经质检局部首检及格前方可批量下料，且下料进程中的抽查率不低于10%，分歧格整机决不赞同流入下道工序。 3.组装件必须经质检局部复查签证前方可进展施焊。 4.所有焊缝严峻按照打算总恳求进展反省,确保焊接质量契合打算恳求。 5.当消费与质检局部发作看法不分歧时，由主管技巧局部(主督工程师)判决。 6. 〔十一〕焊接工艺评定及焊接工艺打算 1.对差异构造方法、差异材质的焊接方法均进展等同前提下的焊接工艺评定，严峻履行修建钢构造焊接规程JGJ81-2022。 2.按照焊接工艺评定后果体例公正的焊接工艺打算，确保构件焊接质量契合打算恳求。 〔十二〕编号、标记 1.所有构件均用白油漆在便于不雅看的地位写上编号。 2.装置用轴线采纳白油漆在构件上下端四方做好清楚标记。 〔十三〕运输 1.对8m长以内的构件采纳挂车搭码墩的方法运输。 2.对18m长以内的较长构件采纳单车加炮筒车的方法运输。 3.用枕木或废轮胎将构件垫牢，并用钢丝绳紧固器捆扎牢靠。 4.运输前办妥超长件通行证，并在尾部挂风险标记跟旌旗灯号灯。 钢构造装置施工预备 〔一〕工程内容 钢构造为至198m的主楼、裙楼、主楼天线塔钢构造等五个局部，要紧内容如下： ～钢破柱(23.022t) 主搂～19.950m钢破柱ö800×12，16Mn钢管共6根,最重件，裙楼破体梁上钢破柱ö500。梁上柱的长度按照差异轴线变更。 2.裙房钢构架(位于屋面上，A-1～A-19,A-E～A-M轴间)屋面构架梁之间的衔接均为刚接，构架构造与柱的衔接为铰接，钢材Q235B。级摩擦型高强螺栓，摩擦面抗滑移系数μ≥，外表喷砂处置。 〔1〕纵梁：长度～不等,工56C/工32A/HK600C，最重件4807 kg； 〔2〕外圈梁：构造方法HK600C/CH20A/工56C最重件7309 kg； 〔3〕横梁最重件5717总重99427kg。 3.主楼，，破体钢构造，(总重，钢材Q235B) 〔1〕主梁6根，构造方法□250×550×16，长21.0 m，单重 〔2〕次横纵梁78根，工35A，最长件，重 〔3〕外圈梁36根，工35A，椭圆弧型，最长件，重 4.联廊钢构造 联廊由钢管柱(模糊凝土柱内钢管)跟桁架(含梁桁架间主梁、次纵横梁、混凝土梁内钢件)构成联廊长，跨度，宽共五层，顶层标高、桁架钢材Q345。 〔1〕钢管柱(模糊凝土柱内钢管、钢件)局部 混凝土柱内钢管ö600×8,共8根，最长件，重，共重；钢管柱ö500×18，共28根，最长件，重，共重； 〔2〕桁架(含梁桁架间主梁、次纵横梁、混凝土梁内钢件)局部 桁架组合件共12件，最长件，重，共重；混凝土梁内钢件(JXL-1/2)H350×700×12×20,共8根，最长件，单重，共重。 主梁□400×800×～14.825(三～四层)]H200×360×8×12共27根，长，重，共重。 次纵横梁H200×360×8×12(H300×500×10×12)，长，共40根,最重件，总重。 联廊桁架上弦H500×700×16×25上弦H500×700×16×20破柱H400×500×10×16歪撑H550×550×16×20合重。 5.主楼天线塔钢构造 塔顶标高，塔底标高，塔身暂估为ö2022×22共，重50t。 〔二〕要紧技巧恳求 材料包含钢材，焊接材料、高强度螺栓、压型钢板、栓钉等，均应完好契合钢构造工程施工质量验收程范GB50205—2022中规那么、修建钢构造焊接规程JGJ81-2022第2章及钢构造高强度螺栓衔接的打算施工及验收规程JGJ82—91第3章之恳求。 1.钢材 〔1〕要紧受力构件(柱、剪力墙筒体、框架梁、转换梁、转桁架等)采纳Q345B钢。 〔2〕要紧受力构件(次梁、歪撑等)采纳Q235B钢。钢材的抗拉强度实测值与屈服强度实测值的比值不该小于，钢材应有清楚的屈服台阶且伸长率应年夜于20%。钢材应有精良的可焊性跟及格的打击韧性。 〔3〕厚度年夜于即是40mm的钢材，板厚偏向(即Z偏向)截面膨胀率不该小于国家标准厚度偏向功用(GB50313)关于Z15级规那么的同意值且其含硫量应不超越0.01%。 2.焊接材料 〔1〕施工所用的焊条、焊丝、焊剂等均应与主体金属强度相适应。当两个差异强度的钢材焊接时可采纳与较低强度钢材相适应的焊条。 〔2〕两个差异型号的钢材互焊或许用国产焊接材料焊接出口钢材等情况下，应作焊接工艺评定并按照实验断定二者的相容性及其焊接工艺跟焊接参数。 3.高强度螺栓 螺栓为级摩擦型年夜六角头高强度螺栓，摩擦面抗滑移系数不小于0.45(特不注明者除外)，摩擦面采纳GB50205—2022中规那么进展实验，事实上验后果须送施工监理局部成认。 4.压型钢板 压型钢板为镀铝锌开口型压型钢板，其屈服强度Fy≥235N／mm2， 5.栓钉 栓钉(剪力钉)其钢号为Q235，经冷加工制造而成，其功用等目的应契合圆柱头焊钉GB10433的规那么。 〔三〕施工恳求 严峻按照钢构造工程施工质量验收程范(GB50205—2022)、修建钢构造焊接规程(JGJ8l—2022)、钢构造高强度螺栓衔接的打算施工及验收规程(JGJ82—91第1章、第3章)的恳求进展施工，打算说明跟以上标准纷歧致时，应按四者中恳求最严峻者履行。 施工前应细心核查施工图上所有尺寸，对庞杂构件桁架进展放样跟试拼装确认精确无误前方可进展施工。 施工进程中，当施工荷载超越打算荷载时，必须采纳实在无效方法以确保构件平安。 所有高强螺栓孔均采纳钻孔制孔的方法，未经容许不得现场扩孔，并应严峻遵守钢构造工程施工质量验收程范(GB50205—2022)的恳求。 施工时，在混凝土到达打算强度前，应采纳方法保障钢梁的波动及挠度满意标准恳求，需要时可设置临时支持。 除非构造图上专门注明，不赞同在钢构造构件上开洞、埋盒等。 〔四〕装置恳求 装置施工前，应详阅全体施工图，按照构造特色、现场情况跟施工才能制订一个包含施工方法、施工步调、施工治理并能确保装置质量跟装置精度以及装置平安的打算。该打算必须经施工监理成认前方能施工。 装置单位应对运到现场的每一构件进展反省跟验收，确认契合质量标准前方可装置。经历收的构件要妥当保存，对高强螺栓摩擦面须特不保护，确保高强螺栓的抗剪强度到达打算恳求。 装置单位在每层施工前，应对已实现的构造进展片面丈量，并做好记载，以确保构件间距、层高、垂直度、程度平坦度契合标准的恳求。柱子垂直度的操纵应由空中引出基准线防止偏向叠加。应警觉细心，免得损害构件。钢构件现场装置时，应确保构造的波动并确保构造不会发生永世变形。 高强螺栓衔接的钢构件之间，不得运用垫板，不得随意扩孔，每个螺栓旋紧分初拧跟终拧。初拧时扭矩操纵值应是终拧时扭矩的30%～50%。一组高强螺栓拧紧的次第应是：先两头，同时逐步向两侧进展。 〔五〕涂层恳求 钢构造母材外表的锈蚀度恳求为A级，加工后的所有外露钢构造构件必须完好除锈，除锈品级为。 外露钢构造构件需涂水性无机富锌底漆防锈，厚度为50×2μm，水性无机富锌涂料的
