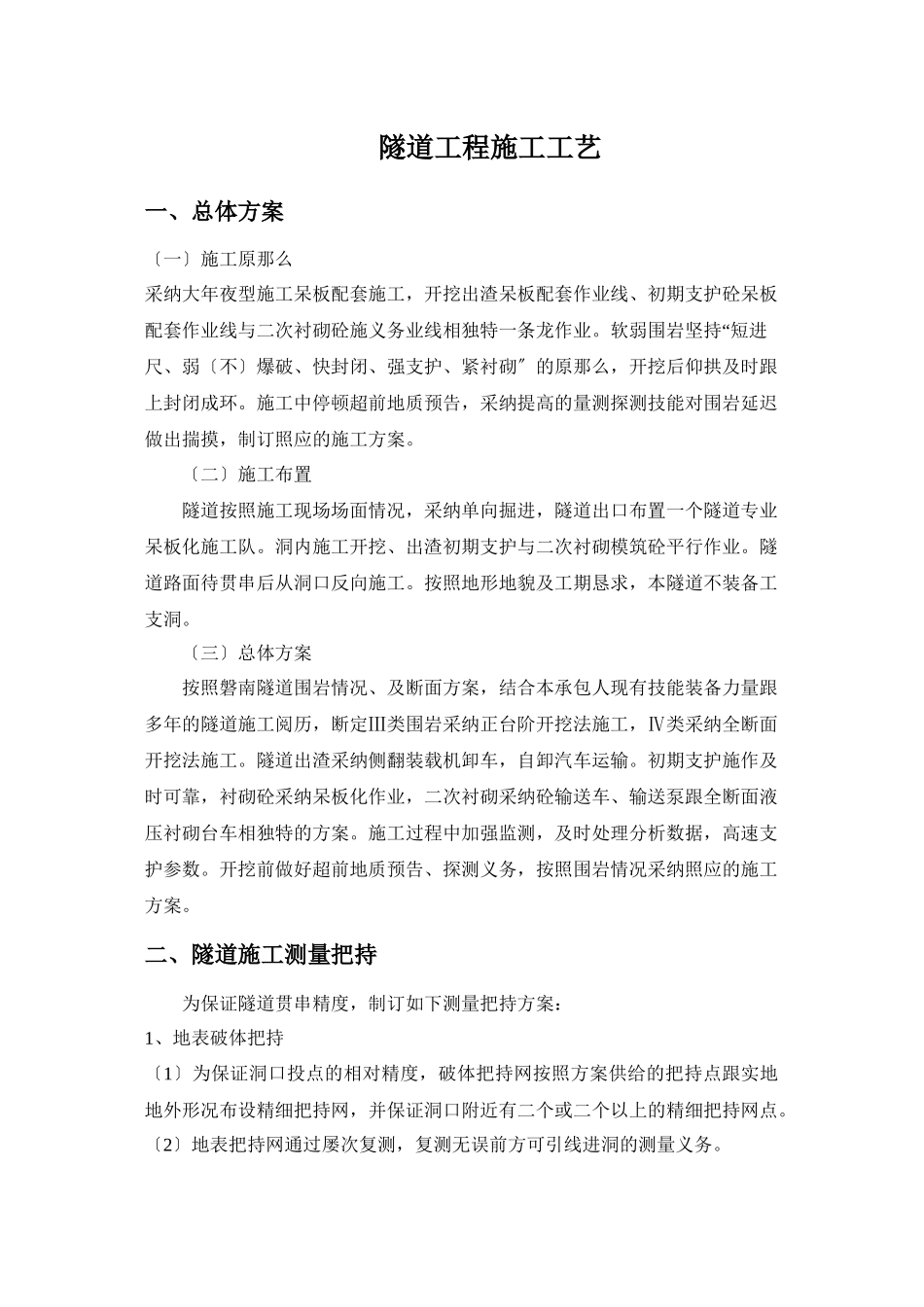

隧道工程施工工艺
一、总体方案
〔一〕施工原那么
采纳大年夜型施工呆板配套施工,开挖出渣呆板配套作业线、初期支护砼呆板配套作业线与二次衬砌砼施义务业线相独特一条龙作业。软弱围岩坚持“短进尺、弱〔不〕爆破、快封闭、强支护、紧衬砌〞的原那么,开挖后仰拱及时跟上封闭成环。施工中停顿超前地质预告,采纳提高的量测探测技能对围岩延迟做出揣摸,制订照应的施工方案。
〔二〕施工布置
隧道按照施工现场场面情况,采纳单向掘进,隧道出口布置一个隧道专业呆板化施工队。洞内施工开挖、出渣初期支护与二次衬砌模筑砼平行作业。隧道路面待贯串后从洞口反向施工。按照地形地貌及工期恳求,本隧道不装备工支洞。
〔三〕总体方案
按照磐南隧道围岩情况、及断面方案,结合本承包人现有技能装备力量跟多年的隧道施工阅历,断定Ⅲ类围岩采纳正台阶开挖法施工,Ⅳ类采纳全断面开挖法施工。隧道出渣采纳侧翻装载机卸车,自卸汽车运输。初期支护施作及时可靠,衬砌砼采纳呆板化作业,二次衬砌采纳砼输送车、输送泵跟全断面液压衬砌台车相独特的方案。施工过程中加强监测,及时处理分析数据,高速支护参数。开挖前做好超前地质预告、探测义务,按照围岩情况采纳照应的施工方案。
二、隧道施工测量把持
为保证隧道贯串精度,制订如下测量把持方案:
1、地表破体把持
〔1〕为保证洞口投点的相对精度,破体把持网按照方案供给的把持点跟实地地外形况布设精细把持网,并保证洞口附近有二个或二个以上的精细把持网点。
〔2〕地表把持网通过屡次复测,复测无误前方可引线进洞的测量义务。
2、洞口联络测量
为保证空中把持测量精度特不好地转到达洞内,采纳如下洞口把持测量方案:
〔1〕在洞口仰坡完成及洞口施工至方案标高后,在洞口埋设二个动摇的导线把持点。
〔2〕洞口附近在根底动摇处埋设2~4个水准点,与地表水准把持网级网不雅观察及平差打算,以便于隧道进洞水准测量。
3、测量方法及方法
〔1〕地表破体把持测量选用全站仪施测,树破四等导线把持网,并把隧道中线跟横向轴线纳入把持网内以保证放样精度。
〔2〕高程把持按四等网施测,用自动按平水准仪施测,精度至毫米。
〔3〕洞内把持测量与地表把持测量按同等精度建网,施工中线测量应用全站仪。
〔4〕详细要点:
A、工程部测量组担负地表破体把持测量、高程把持测量跟洞内引线把持测量,供给准确的进洞方位跟高程点。施工队对供给的测量后果跟桩以复核无误前方可应用,并担负中线、高程测量。中线测量在隧道每掘进20米,衬砌每10米时各停顿一次,隧道每延伸100时建导线网稞一次。
B、测量作业需按测规恳求,原始记录完好,测量材料整齐无误,各种打算义务必须两人独破停顿,比照无误前方可停顿下一步义务。
C、所应用仪器,钢卷尺按规那么活期送检。
D、测量组需保管好各种测量桩,包桩时注明桩号,以防女士毁坏或用错桩。
4、隧道贯串倾向的调解
〔1〕为保证隧道准确贯串,按照测量规那么制订赞同倾向标准:横向赞同倾向±100mm,高程赞同±50mm。
〔2〕隧道测量除在测量方案中对贯串倾向限差停顿方案外,还应在施工测量中细心细心,加强复核,并经常与出口联测,确保隧道施工的贯串精度。
〔3〕当贯串倾向较小时,可按原方案材料停顿衬砌,并在未衬砌的100m地段内调解,消除贯串倾向的阻碍,保证衬砌断面圆顺过渡。
三、洞口工程
隧道洞口各项工程应通盘考虑,妥善布置,尽快完成,为隧道洞身施工制造条件。在洞口开挖、隧道进洞之前,由于洞口地质条件相对较差,提高展仰坡加固处理及做好洞顶截水沟,再停顿洞口开挖、明洞施工、洞门、挡墙、排水系统等洞门附属工程施工。在洞内施工前,先修建好洞门及洞口外墚墙,以确保洞口边仰坡的动摇。
〔1〕洞口仰坡加固处理
洞口边坡处于临时平衡形状,为确保洞口仰坡的临时动摇跟隧道洞口段的施工平安,并满意抗震恳求,在隧道施工前,加强排水跟植草防护。
在距坡顶5米自然坡设天沟一道,平台设截水沟,天沟、截水沟采纳浆砌片石,平台用浆砌片石封闭加固。浆砌片石施工人工采纳挤浆法停顿砌筑。在施工范围的左右两侧由人工停顿横向刷顺,坡面由人工植草防护。按照现场地形及仰坡平台位置处按方案恳求停顿防落石护栏的施工。
〔2〕洞口开挖
隧道施工便道修至洞口附近后,近洞口侧60M范围内及两洞口中间地带,用装载机辅以开掘机整平压实,修建供风、供水、供电装备,并用作材料存放场地跟呆板停放场地。
隧道洞口地质条件较差,因而施工时保证洞口边仰坡的动摇是洞口平安施工的根起源根底那么。按照洞口的理论情况,先作好防排水,按方案图跟理论地形,修建洞顶截水沟,并与原有排水系统妥善衔接,使之构成残缺的排水系统,防止地表水流入施工场地范围内,坚持路基洞口边坡动摇、平安。
洞口边、仰坡开挖施工时,按方案图放出中线跟开挖边线,去除开挖面上的松渣以及不的杂物,自上而下采纳开掘机独特人工停顿开挖,严禁上下垂直作业,自卸汽车运渣至弃渣场。为确保边坡的平顺跟动摇,尽是防止超、欠挖跟对边坡的过大年夜扰动,如需爆破开挖,采纳把持爆破,严峻把持爆破参数。边仰坡开挖后,按方案恳务及时停顿防护。
四、明洞施工
明放开挖同洞口开挖,明洞根底要落在动摇地基上,如在土层上,须挖至基岩,用浆砌片石或素砼回填寻平。明洞衬砌采纳液压钢模衬砌台车全断面一次衬砌,外模及外支撑采纳定制木模跟钢管支撑,全部式灌注。砼采纳现场搀杂楼拌制,砼运输车运到义务面,砼输送泵泵送入模。其详细施工方法同暗洞洞身衬砌,并加强各部位的内外支撑,防止移位。明洞防水层为厚SBS型改性沥青防水卷材,可按照理论情况在外铺一层厚3cm的水泥砂浆保护层。防水层在明洞外模撤除后采纳人工停顿。墙背填充采纳7.5x浆砌片石,墙背回填两侧同时停顿,拱背回填对称分层夯实,由于回填量不大年夜,采纳人工独特小型机具停顿回填。在回填土石上设粘土隔水层。在明洞眼前边坡上,开凿成1×台阶状,铺设碎石层。明洞与暗洞衔接处,由内向外停顿施工,并衔接优良。明洞仰拱、铺底、水沟、路面施工同暗洞施工。
五、洞口附属工程施工
洞附属工程包括洞门修建、装饰及排水系统、挡墙等。隧道洞门按方案的开工停顿施工。洞门施工在明洞施工完成落伍展,砼采纳自拌泵送砼。洞门装饰采纳3cm砂浆抹面+绿色涂料,使用洞门砼浇注时的支架停顿。洞门端墙采纳15号浆砌片石砌筑,靠端墙3m内的防护与洞门端墙全部修建,采纳挤浆法施工,施工工艺可按路基挡墙的施工。排水沟及截水沟采纳浆砌片石,其施工方法可按路基圬工施工。
六、洞身施工
〔一〕、开挖方法
Ⅱ类围岩段采纳短台阶开挖法施工,Ⅲ类围岩段采纳正台阶开挖法施工,Ⅳ类围岩段采纳全断面开挖法施工。
1、Ⅱ类围岩开挖
Ⅱ类围岩开挖采纳短台阶留中心环形法开挖。上台阶开挖高度约为。上台阶搭设浅近支架,采纳人工手持风钻打眼、光面爆破作业,Ⅱ类围岩尽管不采纳爆破作业,采纳短台阶法开挖,镐铲作辅助开挖,需爆破时,采纳微震光面爆破,人工使用浅近台架半装药联线,上台阶钻眼采纳三臂液压台车钻眼。Ⅱ类围岩段开挖前采纳超前管栅或停顿预加固,开挖后破刻喷4cm厚的混凝土,及时按方案恳求打设、架破14号工字钢钢拱架,随后分层喷射C20钢纤维混凝土至方案厚度停顿初期支护。
施工按“先深探,管超前、预注浆、半断面、留中心、短进尺、弱爆破、强支护、紧封闭、勤测量〞的原那么停顿,按方案恳务及时停顿监控量测。施工进入不良地质地段前,采纳超前钻探来探明地质跟水文地质情况,对易坍塌的地段,对掌子面停顿喷素混凝土来封闭,喷层厚度为3~5cm。
2、Ⅲ类围岩开挖
①、Ⅲ类围岩段采纳正台阶开挖法,施工表示图及开挖施工次第框图如下。
隧道正台阶施义务业次第图
上台阶测量画开挖外表线布炮眼
钻炮眼
装药爆破
通风洒水
监控量测
清危排险
出渣
动摇性平安检查
打锚杆、挂网、喷砼
开挖上台阶喷锚支护
破钢拱架
模筑混凝土
②施工方法
上台阶开挖采纳凿岩机钻眼,塑料导爆管非电起爆系统、毫秒微差有序起爆,预留光爆层爆破。下半断面采纳液压钻孔台车钻眼,光面爆破,上台阶由ITC-312H隧道挖装机装渣,上台阶由CAT973侧卸式装载机装渣,自卸车运渣。施工中公正调解工序,实行“钻爆、装渣、运输〞呆板化一条龙作业。隧道开挖后及时施作初期支护,下半断面开挖后仰拱紧跟。
③循环图表
按照隧道围岩、断面跟装备呆板情况,综合分析施工中每道工序的先后次第及所需时刻,绘制出笼统直不雅观的循环图表来表示此方法工序循环情况。
正台阶开挖法掘进作业循环图
作业名称
作业时刻(分)
循环时刻〔分〕
120
240
360
480
600
720
840
960
1080
1150
测量放线
40
上台阶超前支护
120
上台阶打眼爆破
150
上台阶通风排烟
30
上台阶出碴
120
上台阶初期支护
150
上台阶打眼爆破通风
240
上台阶出渣
180
上台阶初期支护
120
2、Ⅳ类围岩段开挖
磐南隧道的Ⅳ类围岩开挖采纳全断面开挖计开挖,钻孔机钻眼、光面爆破作业。钻眼深度为3m,循环进尺;人工装药;侧卸式装载机独特自卸汽车装运出渣。寻顶跟去除危石由人工停顿。Ⅳ类围岩段开挖后按方案恳求打中空注浆锚杆,并喷射砼至方案厚度停顿初期支护。
七、光面爆破方案
1、爆破方法
光面爆破采纳直眼掏槽,小直径药卷间隔装药,见掏槽方法布置图及光面爆破装药构造图。起爆方法采纳毫秒微差塑料导爆管有序起爆,采纳公正的炮眼布置及光面爆破参数。
2、施工流程
光面爆破施工流程见光面爆破施工工艺流程框图。
工艺流程本卷须知技能标准
施工布眼
红铅油准确绘出开挖断面外表线,炮眼位置倾向不得逾越5cm
定位开眼
台车与隧道中线平行,就位后准确钻孔,留心沟槽倾歪度,周边眼外插角开眼倾向在3~5cm
钻眼
钻工留心布置图纯熟把持平台,台下专人指示及时调解深度。周边眼外插角<2°,交界处台阶<1°。
清孔
炮钩及小直径高压水管清炮孔,不漏渣,不留石屑。
联起爆搜集
导爆管不克不迭打结跟拉细,留心贯串衔接次数,专人检查。引爆,管距一簇导爆管自由>10cm。
装药
分片分组按药量自上而下停顿,雷管对号入座,炮泥堵口。堵塞长度<20cm。
检查
炮眼遗址保管率80%,围岩破裂,炮眼使用率>90%。
瞎炮处理
查明缘故,矫捷果断按规那么处理。以确保平安为标准。
光面爆破施工工艺流程图
八、初期支护
1、支护典范
本隧道初期支护共包括砂浆锚杆、钢筋网、喷射砼等型式,按照围岩类不迭地表掩饰层厚度的差异而分不设置。施工支护紧随开挖面及时施作,以增加围岩暴露时刻,把持围岩变形,防止围岩在短期内松驰。
2、施工工序
见初期支护施工流程图。
施工预备
是否符合标准
否
调解
处理欠挖
清理危石
通风排烟
是
打超前锚杆并焊接
冲洗岩面
检查断面超欠挖
超挖是否>10cm
模筑混凝土到方案厚度
围岩量测
有无质量征询题
有
反响、断定支护参数
改良
无
施工放样
