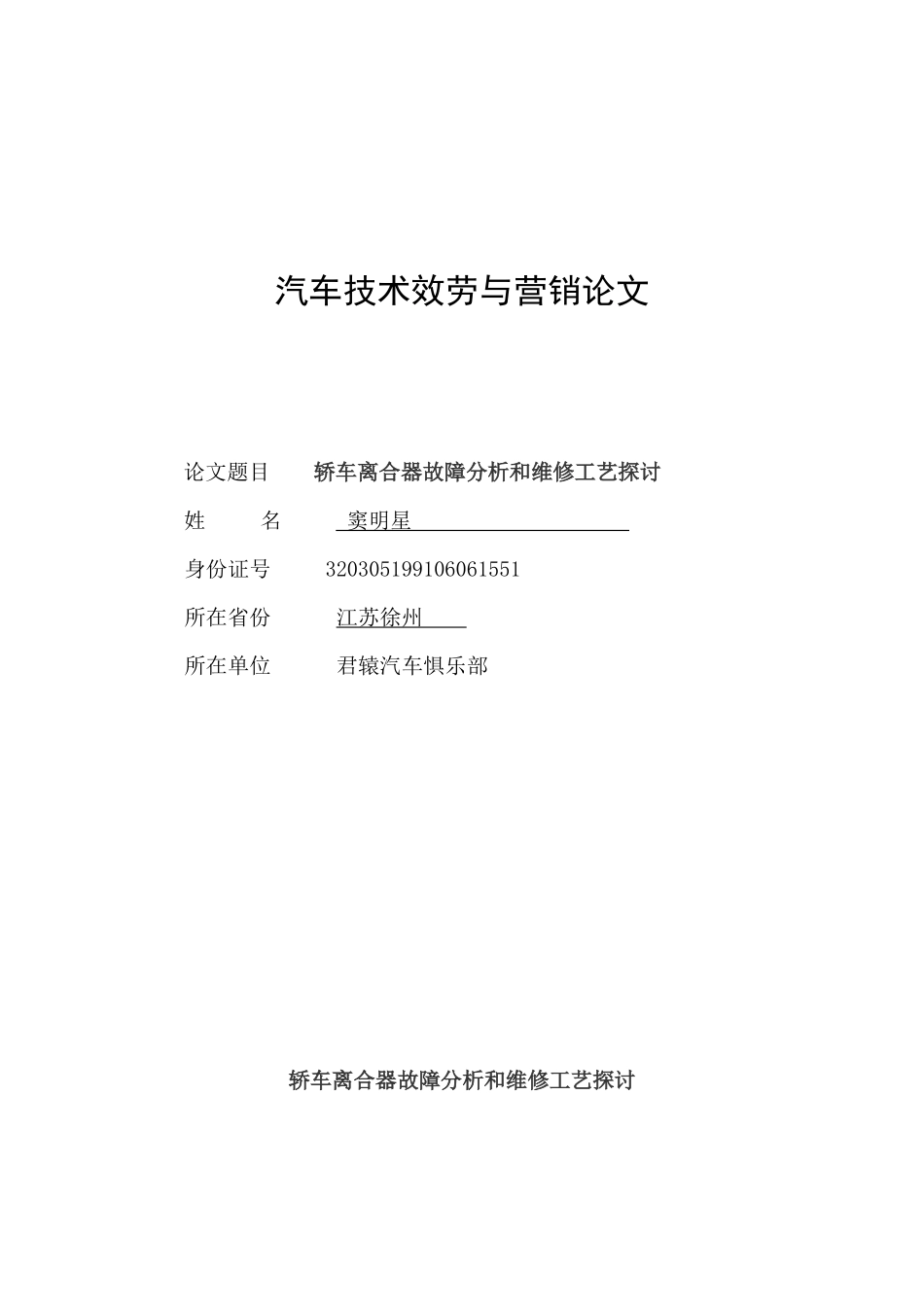

汽车技术效劳与营销论文 论文题目 轿车离合器故障分析和维修工艺探讨 姓 名 窦明星 身份证号 320305199106061551 所在省份 江苏徐州 所在单位 君辕汽车惧乐部 轿车离合器故障分析和维修工艺探讨 离合器是手动变速汽车的重要总成，它的好坏关系着汽车能否顺利起步和平稳换挡。本文主要研究离合器常见故障，对其进行分析和解决。对使用和维护汽车有着很现实的意义。 关键词　 北京现代轿车、 离合器、故障分析 目录 1 引言 1 2离合器概述 2 3、北京现代轿车离合器的结构和特性 5 4、离合器常见故障与原因分析 6 5、北京现代轿车离合器维修实例 9 6、离合器使用检修本卷须知 11 结论 12 参考文献 13 致谢 14 1 引言 随着国民经济的迅猛开展，汽车产量逐年增加，2023年已达720万辆。我国汽车保有量越来越多，车型也越来越复杂。尤其是高科技的飞速开展，一些新技术、新材料在汽车上的广泛应用后，给汽车故障诊断与排除增加了一定难度。本篇论文重点讨论轿车离合器的故障分析及维修方法。离合器是手动变速汽车必备的一个重要总成。没有离合器手动挡汽车将无法起步，并且难以实现挡位变换。在汽车使用中，离合器难免出现这样、那样的故障，直接影响汽车的正常运行。现在汽车迅速进入家庭，汽车私有化程度提高，所以汽车故障将会影响到我们每一个人。分析研究离合器故障现象、原因、探索离合器故障的排除方法和离合器的维修工艺，具有重大而现实的意义。本文重点通过北京现代轿车离合器故障的探讨，正确认识离合器故障，更好的使用和维护离合器。 2 离合器概述 在汽车上，离合器是手动汽车和电控换档机械式自动变速器汽车传动系中的一个重要总成，是保证这样汽车能够起步和换档的一个必备的独立部件。 2.1 离合器的功用及开展概况 2.1.1 离合器的功用 离合器安装在发动机与变速器之间，用来别离或接合前后两者之间动力联系。其功用是：1〕使汽车平稳起步; 2〕中断给传动系的动力，配合换挡 3〕防止传动系过载 2.1.2   离合器的开展概况 现今所用的盘片式离合器的先驱的多片盘式离合器，它是直到1925年以后才出现的。多片离合器最主要的优点是，在汽车起步时离合器的接合比拟平顺，无冲击。20世纪20年代末，直到进入30年代时，只有工程车辆、赛车和大功率的轿车上使用多片离合器。多年的实践经验和技术上的改良使人们逐渐趋向与首选单片干式摩擦离合器，因为它具有从动部件转动惯量小、散热性好、结构简单、调整方便、尺寸紧凑、别离彻底等优点，而且在结构上采取一定措施，已能做到接合平顺，因此现在广泛用于大、中、小各类车型中。如今单片干式摩擦离合器在结构设计方面相当完善。采用具有轴向弹性的从动盘，提高了离合器接合时的平顺性。离合器从动盘总成中装有扭转减振器，防止了传动系统的扭转共振，减小了传动系噪声和动载荷，随着人们对汽车舒适性要求的提高，离合器已在原有根底上得到不断改良，乘用车上愈来愈多地采用具有双质量飞轮的扭转减振器，能更有效地降低传动系的噪声。 2.2 离合器工作原理种类以及要求 2.2.1 离合器的种类 汽车离合器有摩擦式离合器、液力偶合器、电磁离合器等几种。液力偶合器靠工作液(油液)传递转矩，外壳与泵轮连为一体，是主动件；涡轮与泵轮相对，是从动件。当泵轮转速较低时，涡轮不能被带动，主动件与从动件之间处于别离状态；随着泵轮转速的提高，涡轮被带动，主动件与从动件之间处于接合状态。 　电磁离合器靠线圈的通断电来控制离合器的接合与别离。如在主动与从动件之间放置磁粉，那么可以加强两者之间的接合力，这样的离合器称为磁粉式电磁离合器。 　目前，与手动变速器相配合的绝大多数离合器为干式摩擦式离合器，按其从动盘的数目，又分为单盘式、双盘式和多盘式等几种。摩擦式离合器又分为湿式和干式两种。 离合器的工作原理 2.2.2 离合器工作原理 离合器的工作原理：离合器的主动局部和从动局部借接触面间的摩擦作用，或是用液体作为传动介质(液力偶合器)，或是用磁力传动(电磁离合器)来传递转矩，使两者之间可以暂时别离，又可逐渐接合，在传动过程中又允许两局部相互转动。　　目前在汽车上广泛采用的是用弹簧压紧的摩擦离合器(简称为摩擦离合器)。　　 2.2.2.1  摩擦式离合器工作原理：发动机飞轮是离合器的主动件。带有摩擦片的从动盘和从动盘毂借滑动花键与从动轴〔变速器主动轴〕相连。压紧弹簧将从动盘压紧在飞轮端面上。发动机转矩即靠飞轮与从动盘接触面之间的摩擦作用而传到从动盘，再由此经过从动轴和传动系统中一系列部件驱动车轮。弹簧的压紧力越大，那么离合器所能传递的转矩也越大。 2.2.3  摩擦离合器应满足的根本要求 (1)保证能传递发动机发出的最大转矩，并且还有一定的传递转矩余力。 (2)能作到别离时，彻底别离，接合时柔和，并具有良好的散热能力。　 (3)从动局部的转动惯量尽量小一些。这样，在别离离合器换档时，与变速器输入轴相连　局部的转速就比拟容易变化，从而减轻齿轮间冲击。　 (4)具有缓和转动方向冲击，衰减该方向振动的能力，且噪音小。　　 (5)压盘压力和摩擦片的摩擦系数变化小，工作稳定。 　 (6)操纵省力，维修保养方便。 2.3 汽车常用典型离合器的结构与特点 2.3.1 膜片弹簧离合器 2.3.1.1 采用膜片弹簧作为压紧弹簧的离合器称为膜片弹簧离合器。 2.3.1.2 膜片弹簧离合器还分a、推式膜片弹簧离合器和b、拉式膜片弹簧离合器。其结构由离合器盖及压盘总成、离合器从动盘总成、离合器别离轴承和飞轮组成。 特点：膜片弹簧离合器转矩容量大且较稳定；操纵轻便；结构简单且较紧凑；散热通风性能好；摩擦片的使用寿命长。膜片弹簧的安装位置对离合器的旋转轴线是完全对称的，因此它的压紧力不会受离心力的影响，很适于高速旋转。并且制造膜片弹簧的工艺水平不断提高，因而这种离合器在汽车上用的越来越多。 2.3.2 周布弹簧离合器 周布弹簧离合器目前主要用在商用载重汽车上，结构上，螺旋弹簧沿着压盘的圆周作同心圆布置。压盘、别离杠杆及螺旋弹簧均装在离合器盖内，组成离合器盖总成。飞轮作为离合器的一个主动摩擦面，而另一个主动摩擦面为压盘。 特点：周布弹簧离合器所用的螺旋弹簧是线性的，当摩擦片磨损后，弹簧伸长，压紧力下降，这对离合器可靠传扭是很不利的。为此，可改用组合周置螺旋弹簧的结构，在大弹簧的里面放一个弹簧，两者旋转相反，弹簧刚度也不一样。为了保证摩擦片上压力分布尽量均匀，压簧的数目不应太少，且要随摩擦片直径的增大而增多，有时甚至布置成两排。 2.3.3 中央弹簧离合器 采用1-2个圆柱旋弹簧或用一个矩形断面的锥形螺旋弹簧做压簧布置在离合器正中间的结构形式，称为中央弹簧离合器。 其结构组成部件由：压盘、离合器盖、调整环、弹性压杆、风扇叶盘、压紧弹簧、别离轴承、别离套筒、压盘别离弹簧。 特点：中央弹簧离合器的压簧不和压盘直接接触，因此压盘由于摩擦而生的热量不会直接传给弹簧使其回火失效。中央弹簧的压紧力通过杠杆系统作用于压盘，并按杠杆比放大，因此可用较小的弹簧力而得到足够大的压盘压紧力。有些中央弹簧离合器弹性压杆的中段常常做成叶片形状，成为风扇叶片、有利于离合器的通风散热。 3 北京现代轿车离合器的结构与特性 3.1 北京现代轿车离合器的结构 北京现代轿车离合器采用膜片弹簧离合器。膜片弹簧离合器是用膜片弹簧代替了一般螺旋弹簧及别离杆机构而做成的离合器。这种离合器有很多优点。首先，膜片弹簧本身兼起压紧弹簧和别离杆作用，使零件数目减少，重量减轻；其次，离合器结构大大简化并显著地缩短了离合器的轴间尺寸；再者，膜片弹簧具有良好的非线性特性、设计适宜，可使摩擦片磨损到极限，压紧力仍能维持很少改变，且可以减轻别离离合器时的踏板力，使操纵轻便。这种离合器的结构在设计上很紧凑，但应注意给它留有充分活动空间，防止出现活动受阻，从而影响离合器正常工作，导致出现故障。 3.2 北京现代轿车离合器的工作特性 离合器在接合状态，离合器的主、从动件作为整体一起旋转，直接传递发动机转矩。此状态下，离合器的主、从动件没有相对运动，摩擦副外表就没有磨损，也不发热，也没有能量损耗。但是，在汽车起步过程中需要利用离合器主、从动件间的相对滑动，也就是说，离合器在接合过程中让其从动件的转速增长有一过程，使汽车平稳起步。因此，离合器接合过程的滑磨是其重要特性。离合器滑磨结果，一方面使摩擦片磨损，另一方面会引起压盘、飞轮等零件的温度升高，而摩擦外表温度的过分升高，将加剧摩擦片的磨损，并将严重影响离合器的正常工作和使用寿命。为此，必须充分了解离合器在接合过程中滑磨的特性及评价和分析计算方法、压盘等零件的热负荷状况，以正确设计和使用离合器。 4 离合器常见故障与原因分析 4.1 离合器打滑 现象：汽车在起步时，离合器踏板抬得很高才能勉强起步；行驶中加速时，车速却不能随之提高。这些都属离合器打滑现象。 1、液压操纵式离合器打滑，多数是因为离合器踏板自由行程不够从而造成别离轴承压在别离杠杆或膜片上而随之转动。可调节离合器踏板的返回位置，并调整总泵推杆长度，将推杆调长并与活塞顶住，再将推干倒转半圈，使总泵推杆与活塞之间留有间隙。然后再调整分泵调节杆长度使其伸长，感到别离轴承与别离杠杆或膜片顶住以后，再把调整螺钉调口到二者间隙为2mm左右。 2、对于机械操纵式离合器，离合器踏板自由行程不够，可调整踏板拉杆的工作长度，使别离轴承与别离杠杆或膜片之间的间隙到达规定的值。 3、如因离合器摩擦片沾有油污而打滑，可将别离杠杆或膜片调高，增大别离间隙，用绳索或硬木将离合器踏板固定在别离位置上，之后用螺丝刀缠上一层浸过汽油的擦布，插进分开的一面，转动飞轮，将油污擦掉，再换用干擦布彻底清洁一次。然后用螺丝刀撬开摩擦片的另一面，进行上述操作。洗净后，重新调整别离杠杆高度即可。4、因离合器片烧蚀而打滑时，如摩擦片较厚，可将烧蚀局部打磨掉，并调整别离杠杆高度即可。  4.2 离合器别离不彻底，挂挡困难 故障现象：发动机怠速运转时，离合器踏板虽已踩到底，但挂挡困难，变速齿轮有撞击声。勉强挂上挡后，尚未放松离合器踏板，汽车已行驶或熄火。 检查：拆下离合器底盖，将变速器挂入空挡，将离合器踩到底。然后，用起子拨动从动盘。如果能轻松拨转，说明离合器别离良好；如果拨不动，说明离合器别离不彻底。 排除：1、检查离合器踏板自由行程是否过大，并调整。2、检查别离杠杆高度是否一致、是否过低。在车下拨动别离拨叉，使别离轴承前端轻轻地靠在别离杠杆内端面上，转动离合器一周进行查看，如果别离杠杆的内端能同时和别离轴承接触不上，说明别离杠杆的高度不一致，应进行调整。如果别离杠杆高度一致，仍然别离不彻底，就要检查杠杆高度。将各别离杠杆调到同样的高度，如果能彻底别离，说明原来调整不当或是磨损过甚。别离杠杆调整之后，必须重新调整离合器踏板的自由行程。3、如果上述调整正常后，仍然别离不彻底，就要拆下离合器，检查从动盘是否装反、轴向移动是否困难、主从动盘有无翘曲、别离杠杆螺钉是否松动、浮动销是否脱落。4、对于新铆的摩擦片的离合器，要检查从动盘和摩擦片是否过厚。如果过厚，可在离合器盖和飞轮之间加垫片。5、对于液压传动的离合器，除上述检查外，还应检查制动液是否缺少，管道是否渗漏并排出液压系统内的空气。 4.3 离合器接合时抖动 现象：当离合器按正常操作平缓地接合时，汽车不是逐渐而平滑地增加速度，而是间断起步，甚至使汽车产生抖动，直至离合器完全接合。 原因及维修方法： 1、主、从动盘间压力分布不均。接合式离合器压紧弹簧弹力不均，各别离杠杆调整不一致或膜片弹簧别离指端不平，会使压紧先后时间不一致，压盘受力不均，甚至使压盘歪斜
