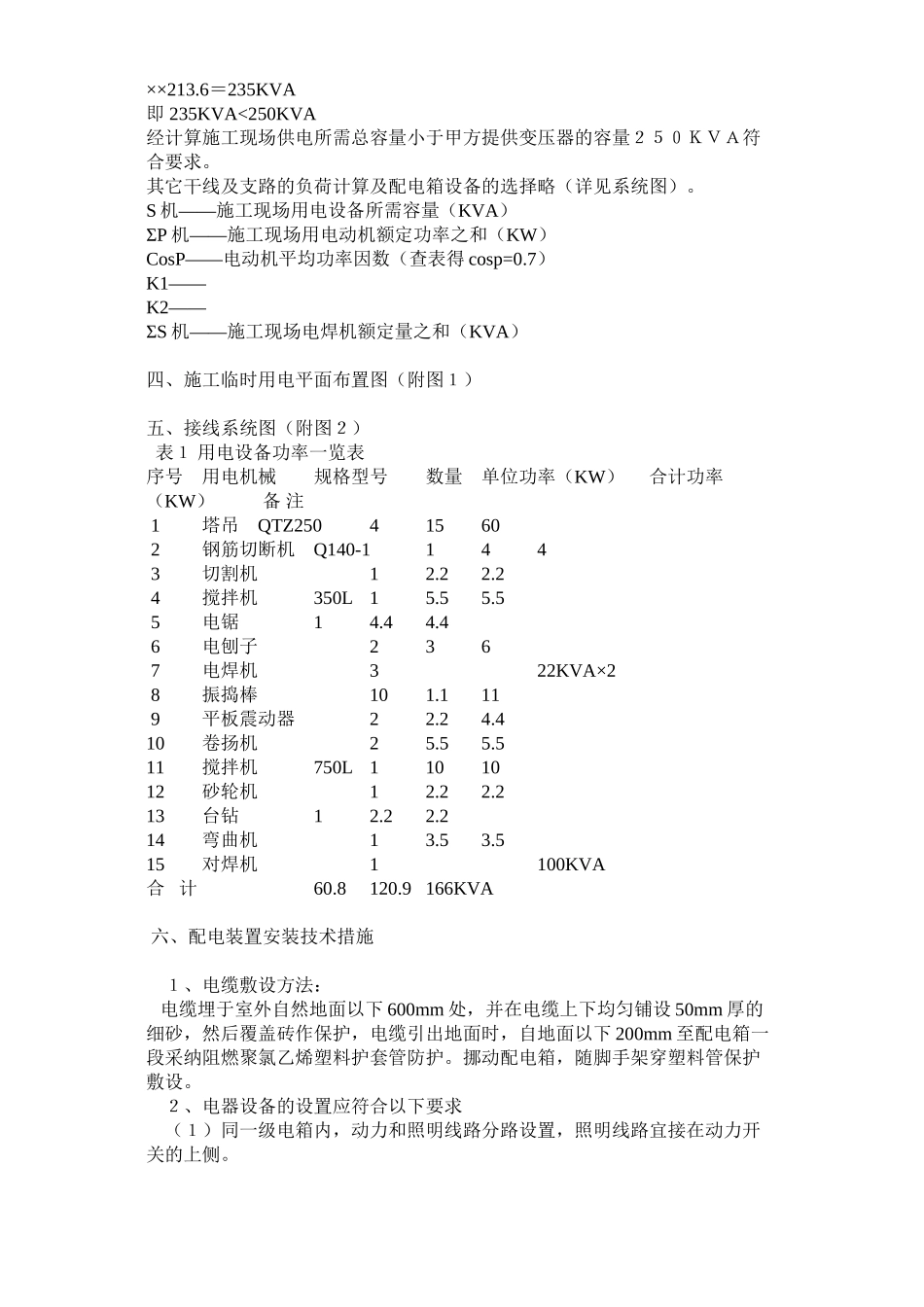

一、工程概况 二、配电系统的布置 １、系统方式选择 本工程采纳２５０ＫVA变压器直截了当供电。依照施工平面图中各用电设备的位置、数量及现场情况，拟采纳放射式与树干式或混合的配电系统方式，由分配电箱到用电设备均采纳放射式，以保证设备互相之间无干扰。施工现场共计分四路，第一路钢筋工棚橡皮铜芯电缆，由总箱设到钢筋工棚，二极配电；由二极配电箱分6路分别向钢筋工棚及焊工棚供电；第二路1#、2#塔中间，橡皮铜芯电缆，由总箱设到1#、2#塔中间二极配电箱分五路分别向塔吊、搅拌机站及楼上供电；第三路同第二路；第四路木工棚。橡皮铜芯电缆有总箱段设到木工棚二极配电，由二极配电分四路向电锯、电刨子供电。（详细布置见平面图）。 ２、线路敷设 配电干线除由总配电箱引出的场区照明支路和挪动配电箱外，均采纳五芯橡皮绝缘线缆敷设。挪动配电箱和各支线均选用500伏VV橡皮绝缘电缆线。 ３、电器装置选择 （１）总配电箱及分配电箱均设总自动空气开关及分路自动空气开关或刀闸开关，用电设备处工作电流大于60A用自动空气开关。自动空气开关选用DZ10型，刀闸开关用HK型。 （２）每台用电设备均有各自专用的开关箱，实行“一机一闸一漏一箱〞制。 （３）总配电箱装设一块0-450V的电压表和一块0-600A的电流表。 （４）照明和动力合用一配电箱，但照明与动力分路设置，每一个配电箱照明局部安装一个两级漏电保护器和刀闸开关。 ４、配电系统的保护装置 （１）整个系统采纳TN-S三相五线制保护接零系统。在总配电箱处及2#、3#分箱处做重复接地，接地电阻小于10欧姆。保护线专用一根黄、绿间色BVR2.5平方毫米的多股铜软线，敷设方式为直埋。所有用电设备及配电箱均做保护接零。 （２）采纳保护接零的同时还设置漏电保护器，实行总配电箱、分配电箱、开关箱三级配电两级保护。总箱选用DZ15LE400／430漏电保护。开关箱内选用的漏电保护器其额定漏电动作电流不大于30MA。额定漏电动作时间小于0.1S。 三、总用电负荷的计算 机械设备功率见表１，照明用电考虑为10％。 不同暂载率的用电设备换算 电焊机：pe=se JC.cos =22x 0.65x0.45=8kw 四台电焊机及对焊机的接线方法能够分配均匀， 那么其三相不平衡因子可不计。 ×｛K1×（ΣP机/cosP）｝+K2Σ×××166 照明用电量为施工用电设备用电量的１０％。 ××213.6＝235KVA 即 235KVA<250KVA 经计算施工现场供电所需总容量小于甲方提供变压器的容量２５０ＫＶＡ符合要求。 其它干线及支路的负荷计算及配电箱设备的选择略（详见系统图）。 S机――施工现场用电设备所需容量（KVA） ΣP机――施工现场用电动机额定功率之和（KW） CosP――电动机平均功率因数（查表得cosp=0.7） K1―― K2―― ΣS机――施工现场电焊机额定量之和（KVA） 四、施工临时用电平面布置图（附图１） 五、接线系统图（附图２） 表１ 用电设备功率一览表 序号 用电机械 规格型号 数量 单位功率（KW） 合计功率（KW） 备 注 1 塔吊 QTZ250 4 15 60 2 钢筋切断机 Q140-1 1 4 4 3 切割机 1 2.2 2.2 4 搅拌机 350L 1 5.5 5.5 5 电锯 1 4.4 4.4 6 电刨子 2 3 6 7 电焊机 3 22KVA×2 8 振捣棒 10 1.1 11 9 平板震动器 2 2.2 4.4 10 卷扬机 2 5.5 5.5 11 搅拌机 750L 1 10 10 12 砂轮机 1 2.2 2.2 13 台钻 1 2.2 2.2 14 弯曲机 1 3.5 3.5 15 对焊机 1 100KVA 合 计 60.8 120.9 166KVA 六、配电装置安装技术措施 １、电缆敷设方法： 电缆埋于室外自然地面以下600mm处，并在电缆上下均匀铺设50mm厚的细砂，然后覆盖砖作保护，电缆引出地面时，自地面以下200mm至配电箱一段采纳阻燃聚氯乙烯塑料护套管防护。挪动配电箱，随脚手架穿塑料管保护敷设。 ２、电器设备的设置应符合以下要求 （１）同一级电箱内，动力和照明线路分路设置，照明线路宜接在动力开关的上侧。 （２）开关箱由分配电箱配电，开关箱内设一机一闸漏电，严禁一闸多用。 （３）分配电箱与开关箱的间隔不得超过30m，开关箱与其操纵的用电设备的水平间隔不得超过3m。 （４）配电箱、开关箱应装设在枯燥通风及常温的场所，四周应有足够二人同时工作的空间，四周不得堆放任何有碍操作、维修的物品。 （５）配电箱、开关箱安装要端正、结实。配电箱装设在稳固的支架上。固定式配电箱其下皮与地面垂直间隔为1.4m，挪动配电箱下皮距地面为1.2m。配电箱体用1.5mm铁板制造。配电箱、开关箱中导线的进线口和出线口设在箱体底面，进出线口处加护套。 （６）配电箱、开关箱内的工作零线，通过接线端子板连接，并与保护零线端子板分设。配电箱的外壳均作保护接零。 3、室内配线 （1）室内配线必须使用绝缘导线，采穿管敷设，距地面高度不小于2.5M。 （2）室内配线所用导线截面不小于2.5M2，铜线截面不小于1.5M2。 （3）室内灯具不得低于2.4M，如低于2.4M必须使用平安电压。 （4）室内各处接头必须用分线盒保护好。 （5）场区照明采纳2022W白炽灯（防水弯灯）和1000W的碘钨灯,照明灯距地3.0m，开关采纳防水拉线开关。碘钨灯金属外壳作保护接零。 4、室外配电箱 （1）配电箱四周应足够两人同行的空间。不得堆放任何阻碍操作，维修物品。不得有灌木、杂草。 （2）配电箱内的工作零线应能过接线端子板连接并应与保护零线端子板分设。 （3）配电箱内的连接线采纳绝缘导线，接头不得松动，不得有外露带电部。配电箱的下底与地面的垂直间隔为1.4M，挪动式配电箱下底与地面的垂直间隔为0.8M。 5、未尽事项按建筑电器安装图集及现行标准施工。 七、平安用电技术措施 1、凡现场施工用电，一律采纳三相五线制，做好重复接地，设备作好保护接零。 2、线路禁止使用老化、绝缘性差的电线，严禁乱拉乱扯，线路架设要结实，确保平安。 3、配电箱一律做好防潮、防雨，并作好接零保护。 4、电动施工机械和手持电动机械的负荷线选用无接头的多股铜芯橡皮护套软电缆。 5、安装维修撤除临时用电工程，必须由电工完成，其它人员不得擅自施工。 6、购置的设备必须符合相应的国家标准、专业标准和平安标准。执行专人专机负责制，定期检查、维修。施工现场临时用电每周查一次（漏电保护器每月试测一次）。 八、施工现场电器防火措施 1、导线必须按设计截面选用，严禁超负荷使用，对焊机、电焊机和塔吊三者不能同时使用。各种导线的接头要接扎结实，并做好绝缘，以防接触不良增大电阻发生火灾。 2、配电箱、开关箱附近禁止堆放物品，尤其是易燃物品。 3、使用对焊机、电焊机时，四周严禁堆放易燃物品，并设专人监护，附近备齐防火设备。 4、施工现场严禁使用电炉子、电褥子，使用碘钨灯时要与易燃物隔开500mm的平安间隔。 5、施工现场要觉察有火情要及时报警。 说 明 工程竣工材料制造软件：首家基于word平台开发的材料软件，具有简单易用、功能强大、功能稳定等特点，涵盖了施工工程过程中技术文件、质量验收材料、质量保证材料、工程治理材料、监理材料和平安材料等各类文件、表格的编制和治理。适用于工程中各方主体的相关人员使用，如工程材料员、监理工程师以及工程文件整理、归档单位的工程竣工材料治理人员等。 嘉意德材料软件表格款式齐全，操作简便！是全国版本最全的材料软件主流品牌，共有70多个各地点版本及行业版本，如公路材料、电力材料、节能材料、水利材料等。 施工平安验算软件：含脚手架、模板、用水用电、塔吊、基坑支护、钢筋支架、构造吊装、混凝土工程、降排水等九大模块。是现场平安治理必不可少的软件之一。软件将施工平安技术和计算机科学有机结合起来，符合施工现场特点和要求，依照有关国家标准和地点规程，依照常用的施工现场平安设备类型进展计算和分析，为施工企业平安技术治理提供了便捷的计算工具。同时生成标准化专项方案计算书，为施工组织设计的编制提供了可靠的依照。 标书制造与治理软件：是一个集标书制造与标书治理功能于一身的招投标软件，用于快速编制各类标书和施工组织设计。内置模板源自建立系统各大企业的实际工程，设计水平高、文字素养好。庞大的素材库包含工业、民用、水电、路桥的综合施工组织总设计，以及各类构造方式、各种高度的工业、民用、路桥、水电等单位工程的施工组织设计，还提供了特种工程、建筑、安装、乃至钢构造的施工组织设计，几乎囊括了编标所需的所有内容。 智能网络方案编制软件：该软件系统采纳图形编辑方式，不需画草图，不需记住工作的代号，只需用鼠标就能够在网络图中进展添加、修正工作和调整逻辑关系，而不需再去输入紧前、紧后关系，并实时计算关键线路，自动添加工程标尺，横道图自动生成，特别快捷、方便。 施工平面图绘制软件：本软件提供了多种绘图工具，具备强大的绘图操作功能，并集成了多个图远库，包括建筑及构筑物库、材料及构件堆场库、施工机械库、交通运输库等等，可直截了当调用，您只需挪动鼠标，就能够方便绘制出一张完好而又精确的施工平面图。 临时用电设计计算软件：是国内第一款对施工临时用电配置设计及计算类软件，软件严格按照国家标准进展编制。采纳领先图形方式进展配电设计，及依照JGJ46-2023标准8.1.1条规定采纳三相附和平衡计算法，使计算结果更加合理，软件还对配电箱、用电设备的开关、漏保、熔断器等电气的选择电流进展专门有正对的计算（考虑了尖峰电流等情况对电气设备的阻碍），使选择的电气设备更合理。本软件采纳领先的．Net技术开发而成，具有易学、易用、高效等特点。 任何购置过施工组织设计大全的用户购置以上我公司任一款软件均按8折优惠！
