银镍石墨电触头技术条件 GBT 27751-2011.pdf

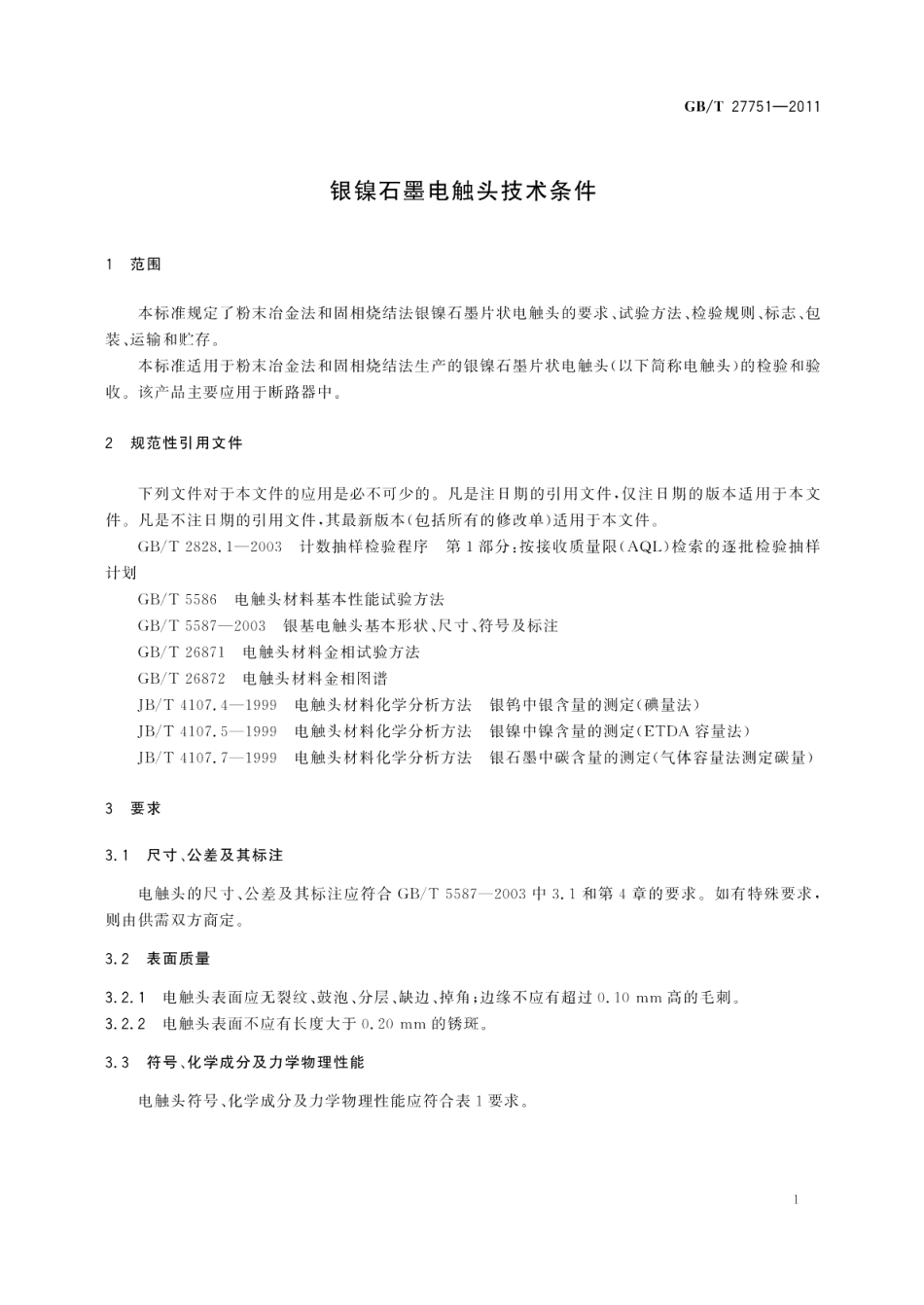

GB/T27751-2011银镍石墨电触头技术条件1范围本标准规定了粉末冶金法和固相烧结法银镍石墨片状电触头的要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于粉末治金法和固相烧结法生产的银镍石墨片状电触头（以下简称电触头）的检验和验收。该产品主要应用于断路器中。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB/T5586电触头材料基本性能试验方法GB/T5587一2003银基电触头基本形状、尺寸、符号及标注GB/T26871电触头材料金相试验方法GB/T26872电触头材料金相图谱JB/T4107.4一1999电触头材料化学分析方法银钨中银含量的测定（碘量法）B/T4107.5一1999电触头材料化学分析方法银镍中镍含量的测定(ETDA容量法)JB/T4107.7一1999电触头材料化学分析方法银石墨中碳含量的测定（气体容量法测定碳量）3要求3.1尺寸、公差及其标注电触头的尺寸、公差及其标注应符合GB/T5587一2003中3.1和第4章的要求。如有特殊要求，则由供需双方商定。3.2表面质量3.2.1电触头表面应无裂纹，鼓泡、分层，缺边、掉角；边缘不应有超过0.10mm高的毛刺。3.2.2电触头表面不应有长度大于0.20mm的锈斑。3.3符号、化学成分及力学物理性能电触头符号、化学成分及力学物理性能应符合表1要求。1
