电子产品用镀银铜包钢线 GBT 36634-2018.pdf

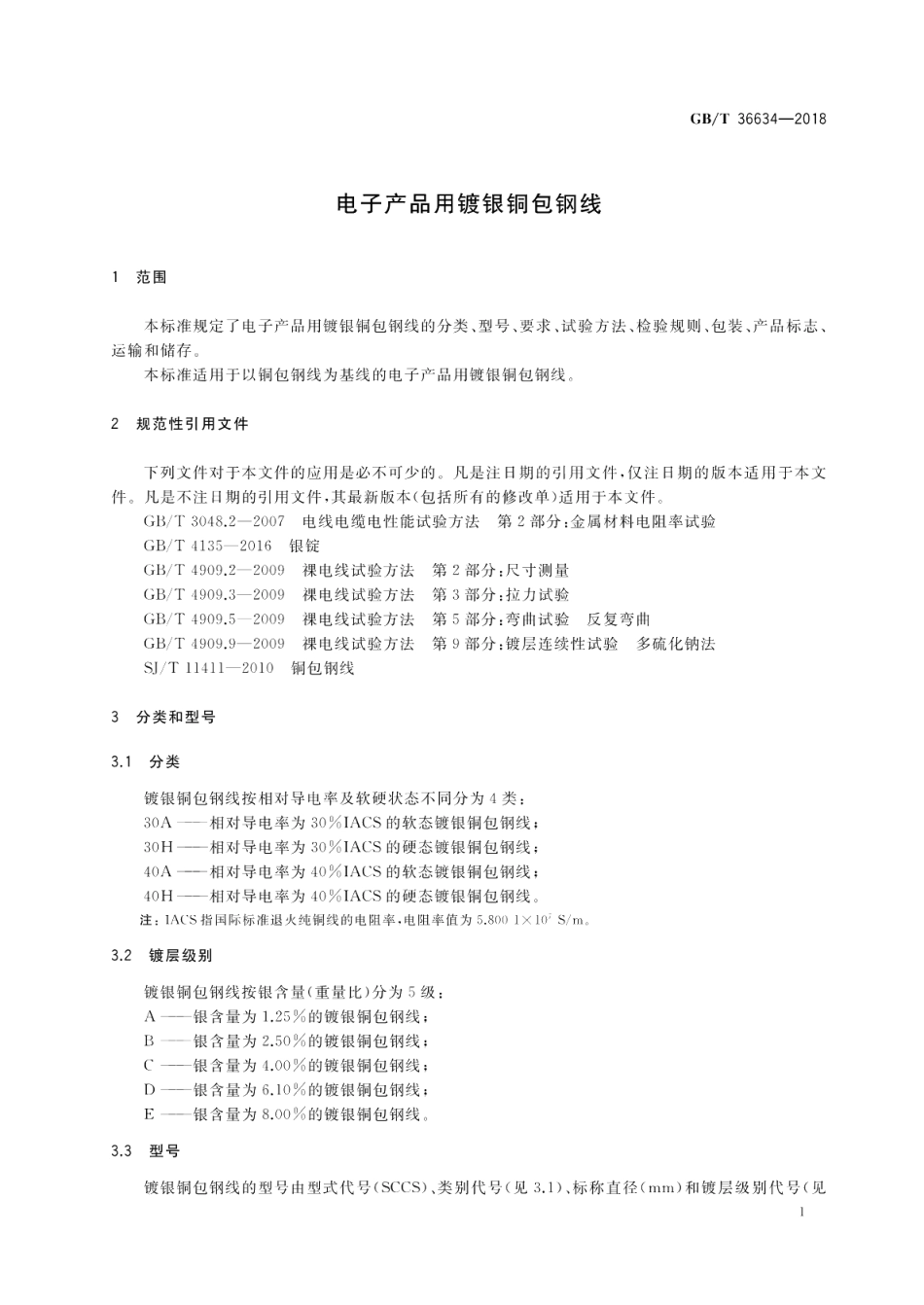

GB/T36634-2018电子产品用镀银铜包钢线1范围本标准规定了电子产品用镀银铜包钢线的分类、型号、要求、试验方法、检验规则、包装、产品标志、运输和储存。本标准适用于以铜包钢线为基线的电子产品用镀银铜包钢线。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T3048.2一2007电线电缆电性能试验方法第2部分：金属材料电阻率试验GB/T4135-2016银锭GB/T4909.2一2009裸电线试验方法第2部分：尺寸测量GB/T4909.3一2009裸电线试验方法第3部分：拉力试验GB/T4909.5一2009裸电线试验方法第5部分：弯曲试验反复弯曲GB/T4909.9一2009裸电线试验方法第9部分：镀层连续性试验多硫化钠法S/T11411一2010铜包钢线3分类和型号3.1分类镀银铜包钢线按相对导电率及软硬状态不同分为4类：30A相对导电率为30%IACS的软态镀银铜包钢线：30H一相对导电率为30%1ACS的硬态镀银铜包钢线：40A一相对导电率为40%1ACS的软态镀银铜包钢线：40H一相对导电率为40%IACS的硬态镀银铜包钢线。注：1ACS指国际标准退火纯铜线的电阻率，电阻率值为5.800110S/m。3.2镀层级别镀银铜包钢线按银含量（重量比）分为5级：A银含量为1.25%的镀银铜包钢线：B银含量为2.50%的镀银铜包钢线：C一银含量为4.00%的镀银铜包钢线：D一银含量为6.10%的镀银铜包钢线：E一银含量为8.00%的镀银铜包钢线。3.3型号镀银铜包钢线的型号由型式代号(SCCS)、类别代号（见3.1）、标称直径(mm)和镀层级别代号（见GB/T36634-20183.2)组成。镀层级别代号：见3.2标称直径(mm)类别代号：见3.1型式代号：镀银铜包钢线示例：标称直径为0.500mm、镀层级别为A级、相对导电率为30%的软态镀银铜包钢线，表示为：SCS30A-0.500-A4要求4.1材料4.1.1基线材料铜包钢线应符合S/T11411一2010的规定。4.1.2镀银材料银应符合GB/T4135一2016的规定。4.2直径按5.2的规定进行测量时，镀银铜包钢线的标称直径及偏差应满足表1的规定。表1标称直径及偏差单位为毫米标称直径范围d偏差0.080d0.2540.0030.254d1.83士1%d精确到小数点后3位。4.3直流电阻率按5.3的规定进行测量时，镀银铜包钢线在20时的直流电阻率应满足表2的规定。表2直流电阻率20时的最大电阻率类别nmm/m30A和30H0.0586240A和40H0.04397注：当测试电阻时的温度不是20时，需按电阻温度系数0.0038/进行修正，
