铂铑热电偶细丝的热电动势测量方法 GBT 18036-2008.pdf

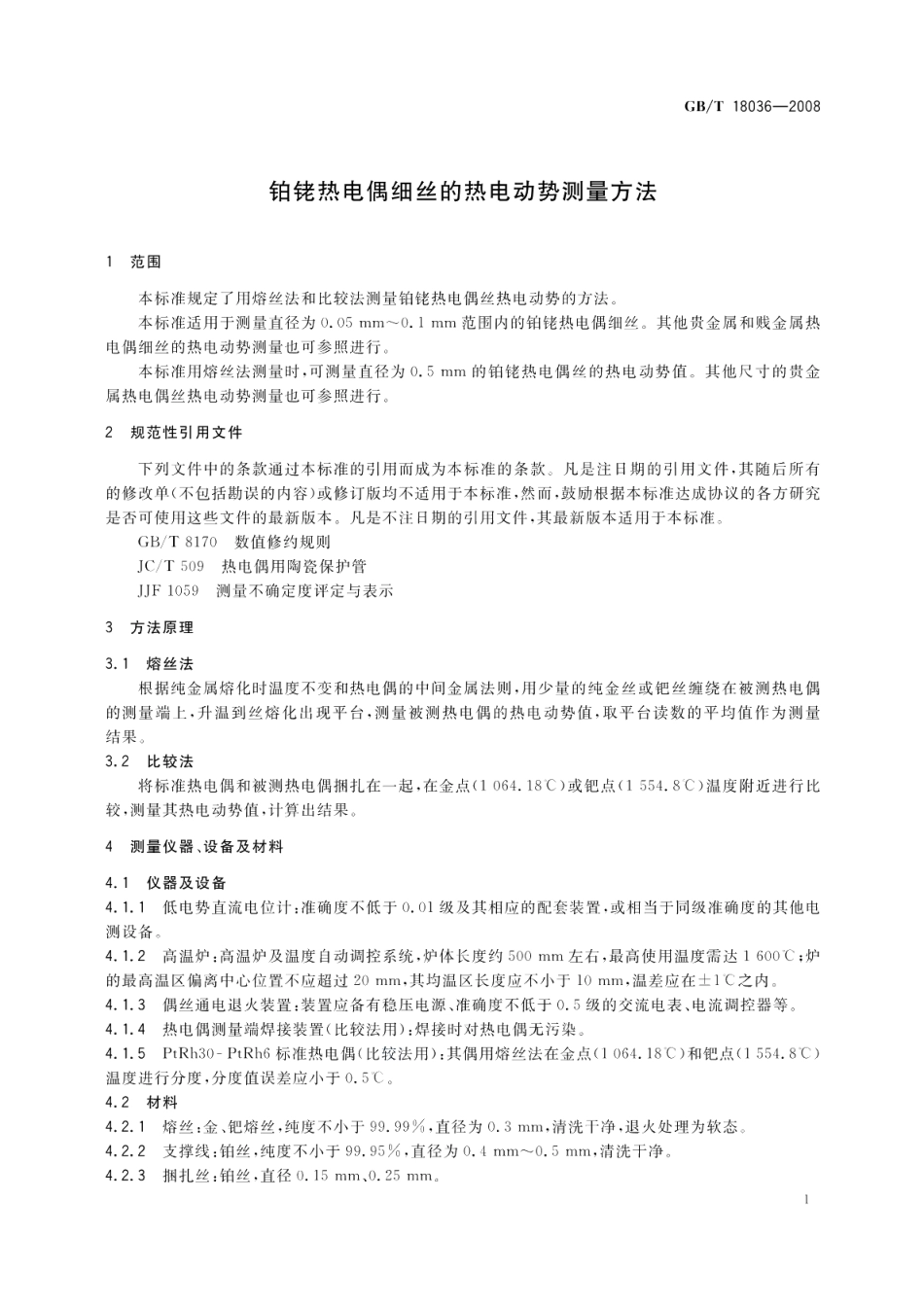

GB/T18036-2008oo9ppggopgac1一高温炉：4支撑线：2熔丝：5冰点恒温器：3一被检热电偶：6测量仪器。图1熔丝法测量系统示意图6.2.1接通电位计测量系统，测量第一次缠绕在试样测量端上的金或钯丝熔化时的热电动势值。待炉温升至金或钯丝熔化温度前510时，升温速度应控制在2/min左右，当温度升到熔丝熔化前2一3C时，每隔15s测一次，直到熔丝充分熔完为止。在熔丝整个熔化过程中至少测得5一9个数据，并记录其读数值。6.2.2测完第一次绕丝熔化时的热电动势后，降低炉温，取出试样，剪去一段测量端，重新缠绕上熔丝构成新的测量端，重复上述方法测量其热电动势值并记录。6.3比较法测量热电动势测试系统示意图见图2。000000000000066666666b66561高温炉：5支撑线：2标准热电偶；6冰点恒温器：3一被检1：7转换开关：4一被检2：8测量仪器。图2比较法测量系统示意图6.3.1试样的热电动势在金点(1064.18)、钯点(1554.8)温度附近测定，测量时炉温偏离测量点温度不得超过士10，试样在炉内的停留时间不得超过30min。6.3.2接通电位计测量系统，用电位计分别测量标准热电偶和被测热电偶（以下简称标、被1、被2等）的热电动势值并记录，测量时炉内温度的变化，每分钟不得超过0.1，连续测35组数据。测量顺序为标被1被2被3被4被4被3被2被1标。6.3.3测完第一批数据处理后，取出试样，重新焊接测量端，重复上述测量方法，测取第二批数据并记录。7测量结果表述7.1熔丝法测量热电动势读数值分别在每次熔丝充分熔化时所测得的数据中，取其相邻变差为0红V一1红V一2uV(视被测偶丝构成的热电偶微分热电动势的大小而定)的4一5个数据的算术平均值，作为每次的测量结果。3
