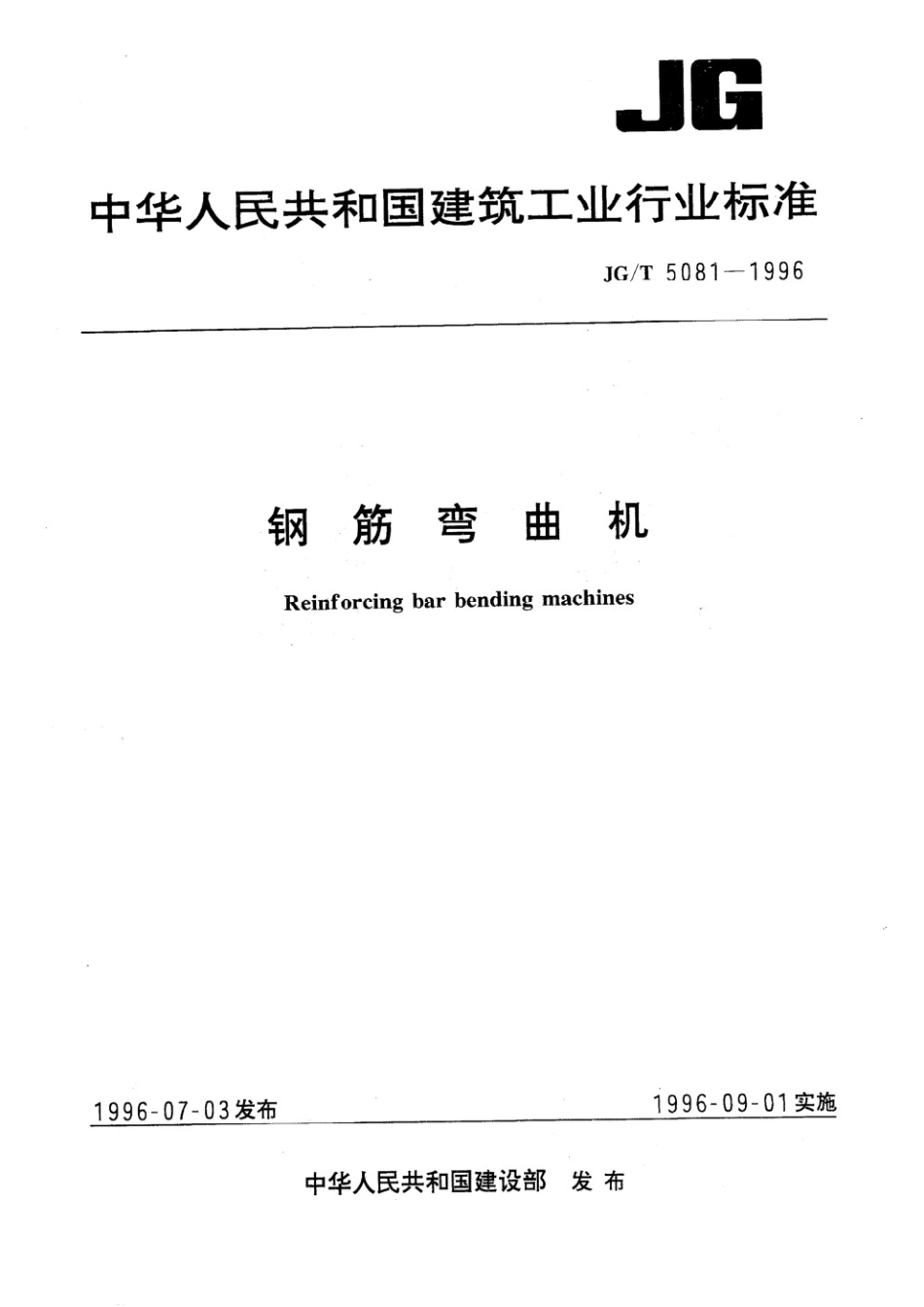

钢筋弯曲机 JGT 5081-1996.pdf

JG/T5081-1996表3基本参数名称单位参数主参数mm12202532405065钢筋抗拉强度台式450N/mm2仍手持式650机械传动15r/min952.5弯曲速度液压传动12手持式min-20125整机质量手持式kg9152540注：大于表中规定值时弯曲钢筋直径按钢筋公称直径折算。5技术要求5.1基本要求5.1.1弯曲机应按规定程序批准的图样和技术文件制造。5.1.2出厂的弯曲机应备有附件，特殊附件和易损件应由用户与制造厂共同商定，单独定货。5.1.3设计弯曲机应能保证钢筋安放和调整方便。5.1.4轴承（带永久密封者除外）、齿轮、滑动部位应能润滑。飞溅润滑的油箱应有视孔或油位计。5.1.5弯曲机应能在下列环境条件下正常工作：a)海拔不超过1000m。在海拔超过1000m地点工作时，电机绕组的温升修正值按GB755的规定进行修正；b)环境温度-15+40；c)温度在25时，空气的相对湿度不超过90%。5.1.6电源电压a)手持式弯曲机应能在直流电源或电压为实际正弦波形、频率为额定范围的交流电源下正常运行；直流电源：额定电压2205V;交流电源：额定电压2205V,频率50Hz。b)台式弯曲机电源电压为38010V,频率50Hz。5.1.7外购件、协作件须有制造厂的合格证明书。5.1.8主要零部件的材料，应有供应厂的合格证或质保书，否则应经过试验或鉴别，合格后方可使用。如采用代用材料，不应低于设计材料的主要机械性能指标，并须有材料检验合格证。5.1.9零部件经检验合格后方可进行装配。检验合格的主要零部件应有检印。5.1.10紧固件不得松动，无错装及漏装现象。5.1.11同一制造厂生产的相同型号的弯曲机，主要零部件应能互换。5.1.12成型辊应耐磨，表面硬度应达到HRC4045,其直径应符合：a)弯曲I级钢筋时，不小于钢筋直径的2.5倍；b)弯曲轻骨料混凝土结构用钢筋时，不小于钢筋直径的3.5倍；c)弯曲I级钢筋时，不小于钢筋直径的4倍；3
