电动机软起动装置
型号编制方法
GBT
33595-2017
电动机
起动
装置
型号
编制
方法
33595
2017

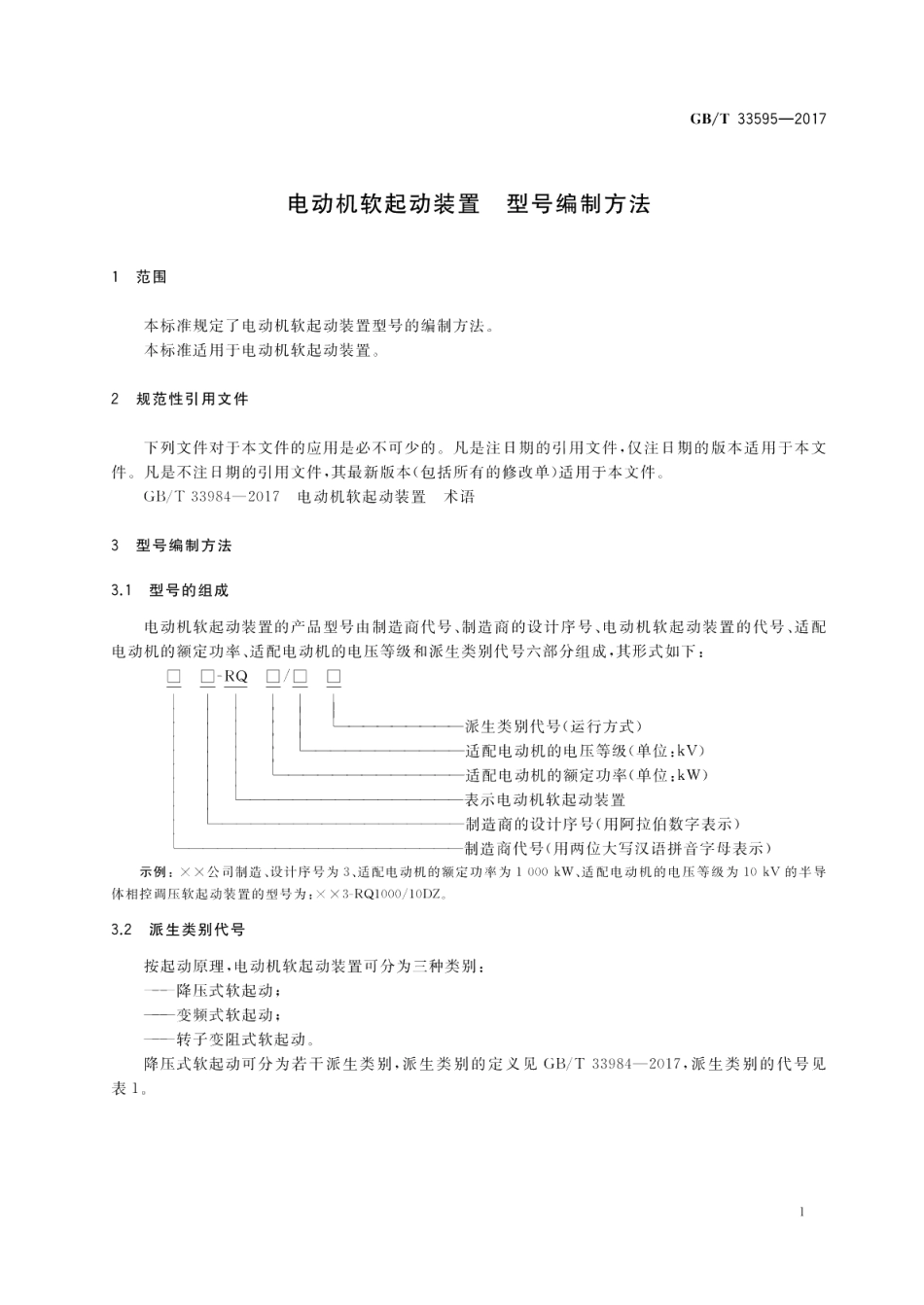

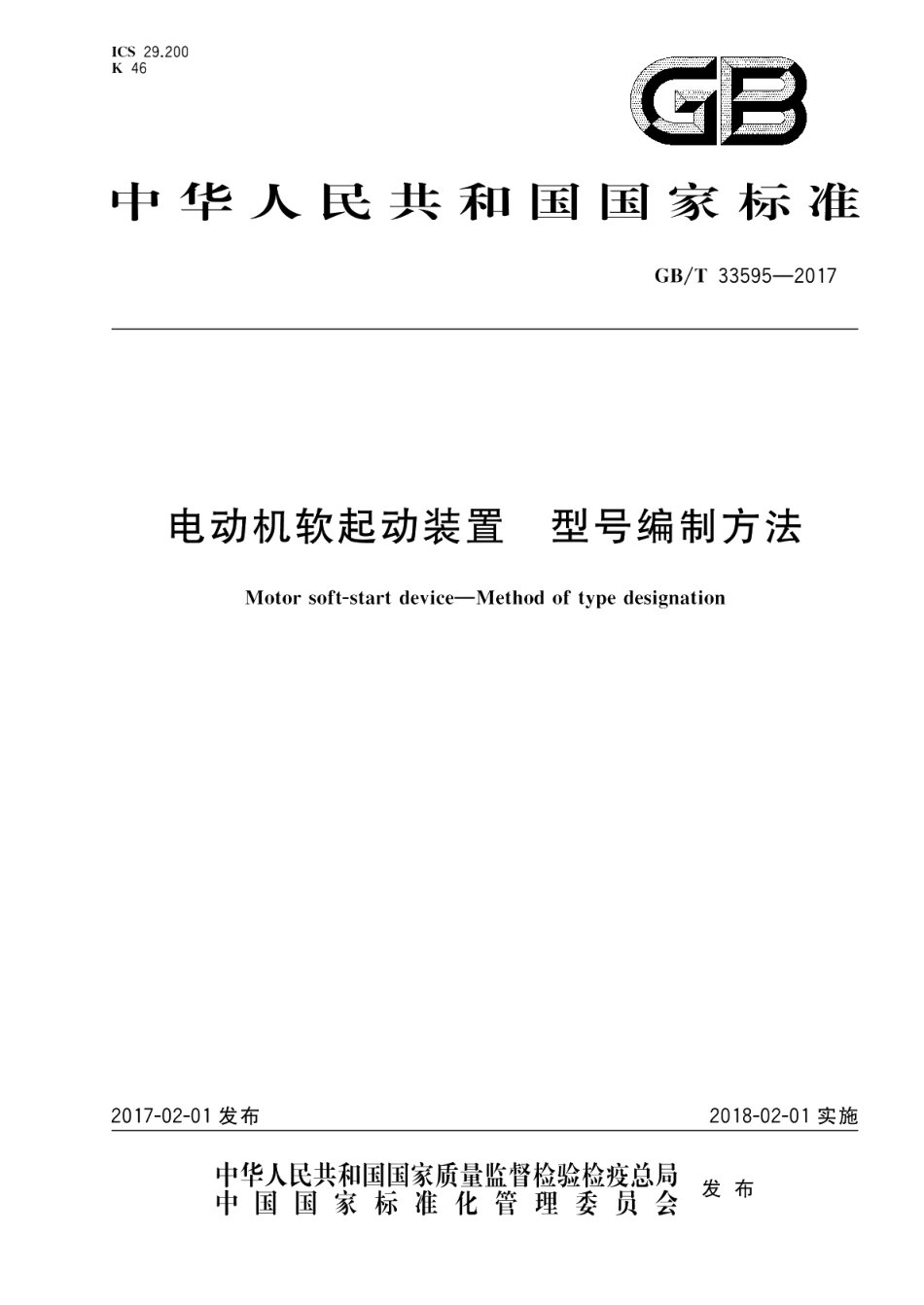

GB/T33595-2017前言本标准按照GB/T1.1-2009给出的规则起草。本标准由中国电器工业协会提出。本标准由全国电力电子系统和设备标准化技术委员会(SAC/TC60)归口。本标准起草单位:上海雷诺尔科技股份有限公司、襄阳市信息与标准化所、大禹电气科技股份有限公司、大力电工襄阳股份有限公司、万洲电气股份有限公司、西安电力电子技术研究所、机械工业北京电工技术经济研究所。本标准主要起草人:陈国成、宋世先、王怡华、余龙海、赵世运、侯霄峰、邢婉露、陈三豹、程建勋、张锦生、张鹏、赵涛、董天平。IGB/T33595-2017电动机软起动装置型号编制方法1范围本标准规定了电动机软起动装置型号的编制方法。本标准适用于电动机软起动装置。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T33984一2017电动机软起动装置术语3型号编制方法3.1型号的组成电动机软起动装置的产品型号由制造商代号、制造商的设计序号、电动机软起动装置的代号、适配电动机的额定功率、适配电动机的电压等级和派生类别代号六部分组成,其形式如下:-RQ/派生类别代号(运行方式)适配电动机的电压等级(单位:kV)适配电动机的额定功率(单位:kW)表示电动机软起动装置制造商的设计序号(用阿拉伯数字表示)制造商代号(用两位大写汉语拼音字母表示)示例:X公司制造、设计序号为3,适配电动机的额定功率为1000kW、适配电动机的电压等级为10kV的半导体相控调压软起动装置的型号为:3-RQ1000/10DZ,3.2派生类别代号按起动原理,电动机软起动装置可分为三种类别:一一降压式软起动:变频式软起动:一转子变阻式软起动降压式软起动可分为若干派生类别,派生类别的定义见GB/T33984一2017,派生类别的代号见表1。1
