钢铁氧含量的测定脉冲加热惰气熔融-红外线吸收法 GBT 11261-2006.pdf

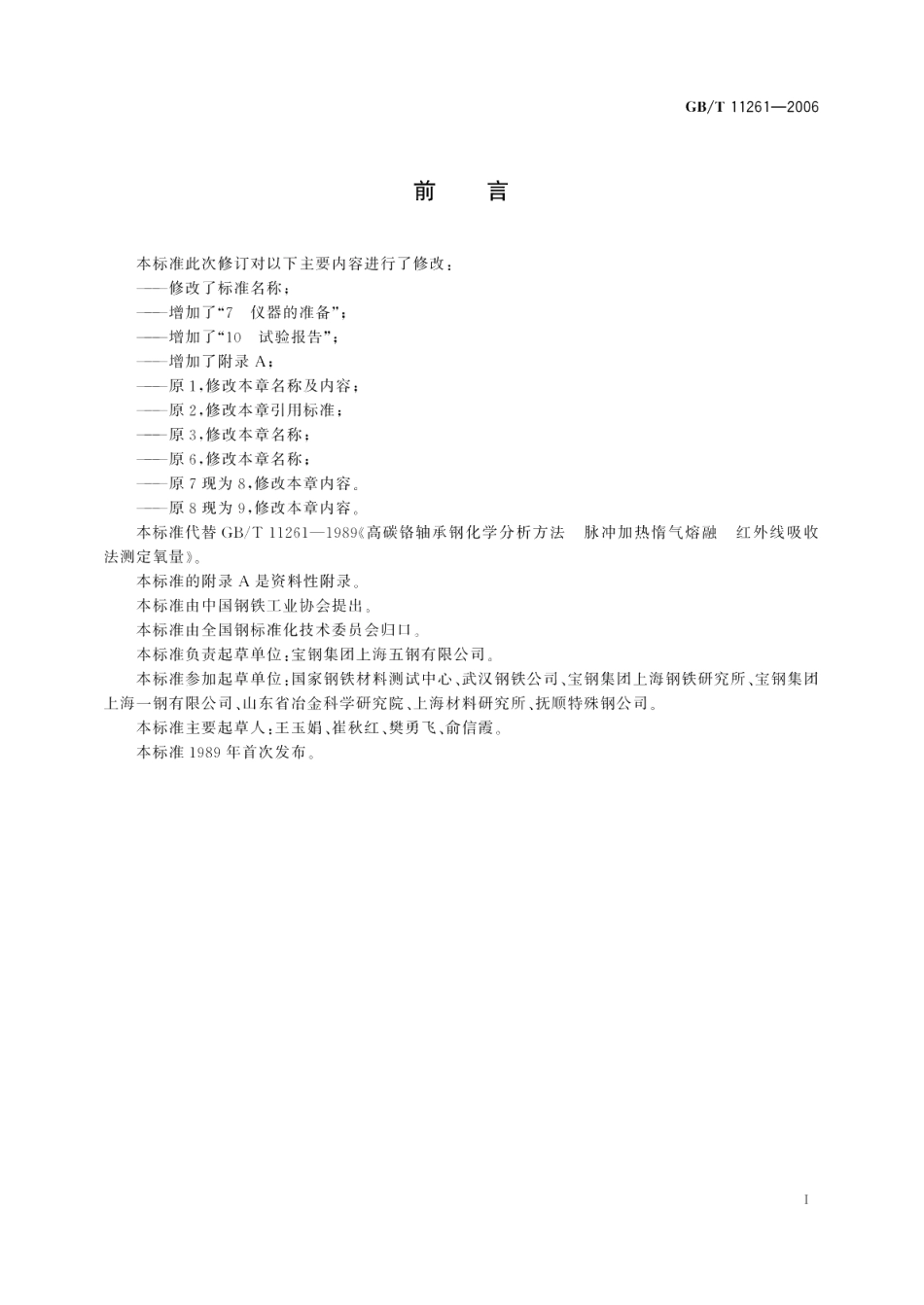

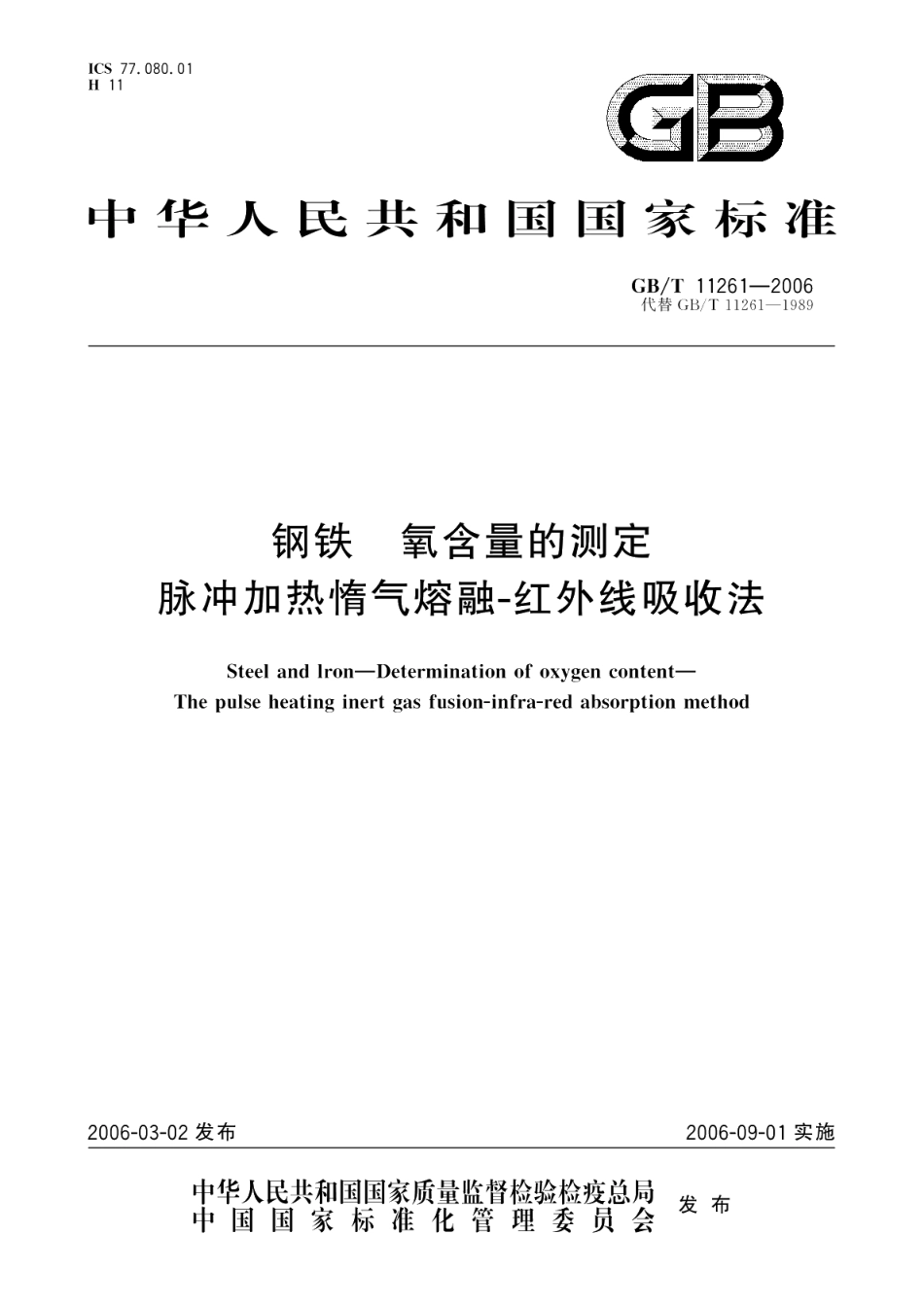

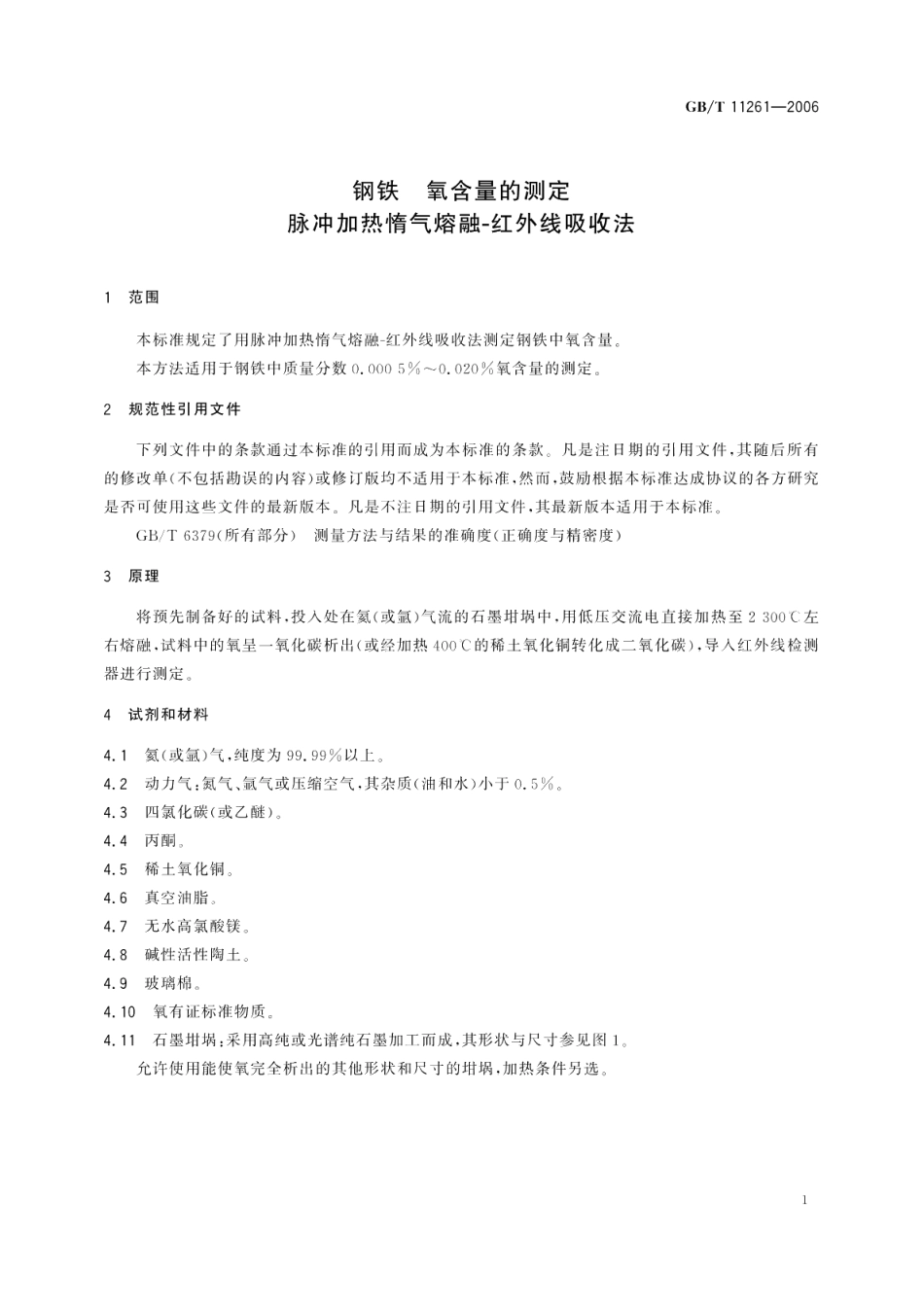

1CS77.080.01H11中华人民共和国国家标准GB/T11261-2006代替GB/T11261一1989钢铁氧含量的测定脉冲加热惰气熔融-红外线吸收法Steel and Iron-Determination of oxygen content-The pulse heating inert gas fusion-infra-red absorption method2006-03-02发布2006-09-01实施中华人民共和国国家质量监督检验检疫总局发布中国国家标准化管理委员会GB/T11261-2006钢铁氧含量的测定脉冲加热惰气熔融-红外线吸收法1范围本标准规定了用脉冲加热惰气熔融-红外线吸收法测定钢铁中氧含量。本方法适用于钢铁中质量分数0.0005%0.020%氧含量的测定。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T6379(所有部分)测量方法与结果的准确度（正确度与精密度）3原理将预先制备好的试料，投入处在氦（或氩）气流的石墨坩埚中，用低压交流电直接加热至2300左右熔融，试料中的氧呈一氧化碳析出（或经加热400的稀土氧化铜转化成二氧化碳），导人红外线检测器进行测定。4试剂和材料4.1氦（或氩）气，纯度为99.99%以上。4.2动力气：氮气、氩气或压缩空气，其杂质（油和水）小于0.5%。4.3四氯化碳（或乙醚）。4.4丙酮4.5稀土氧化铜。4.6真空油脂。4.7无水高氯酸镁。4.8碱性活性陶土。4.9玻璃棉。4.10氧有证标准物质。4.11石墨坩埚：采用高纯或光谱纯石墨加工而成，其形状与尺寸参见图1。允许使用能使氧完全析出的其他形状和尺寸的坩埚，加热条件另选。1
