钢渣 氟和氯含量的测定 离子色谱法 GBT 38216.2-2019.pdf

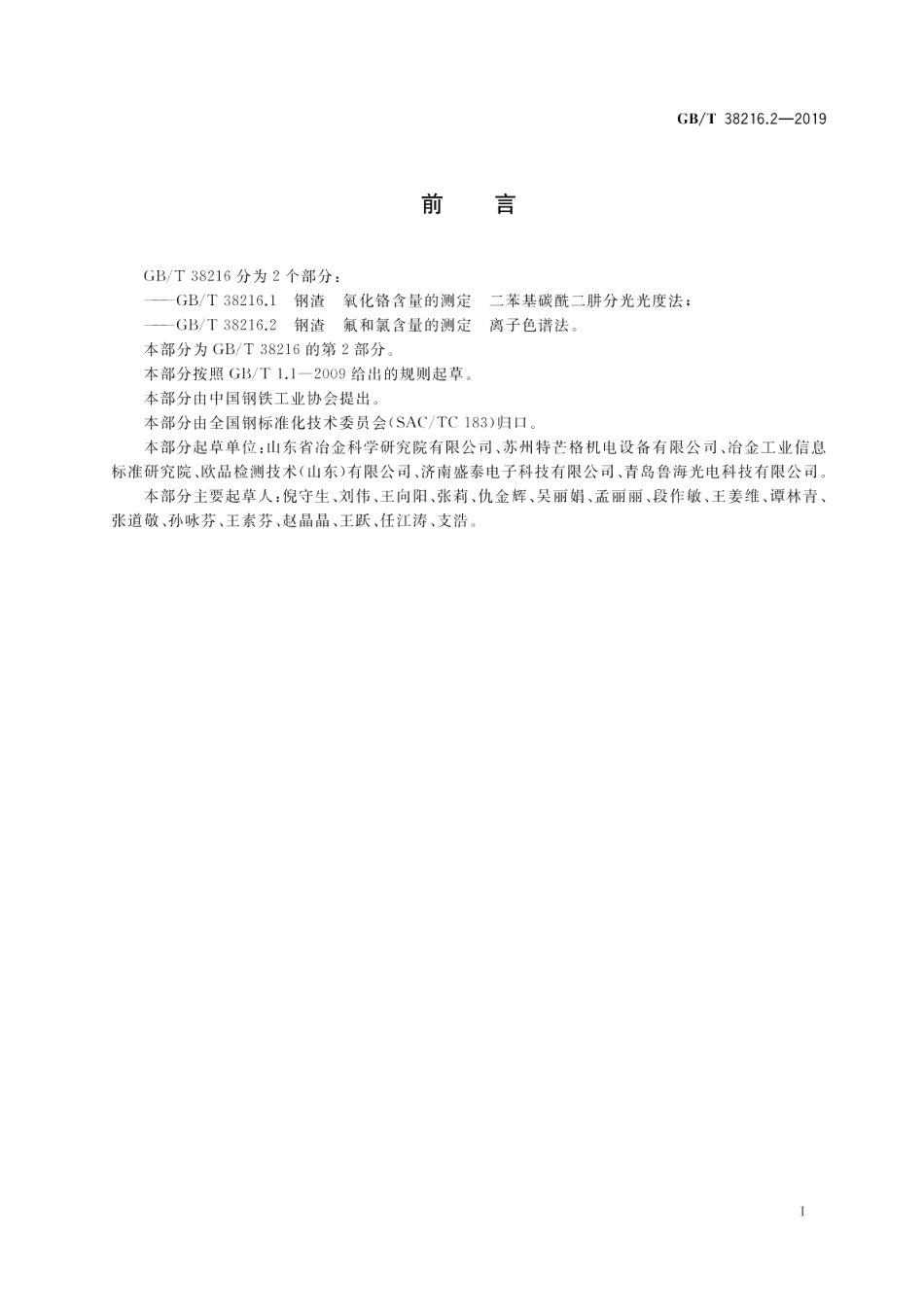

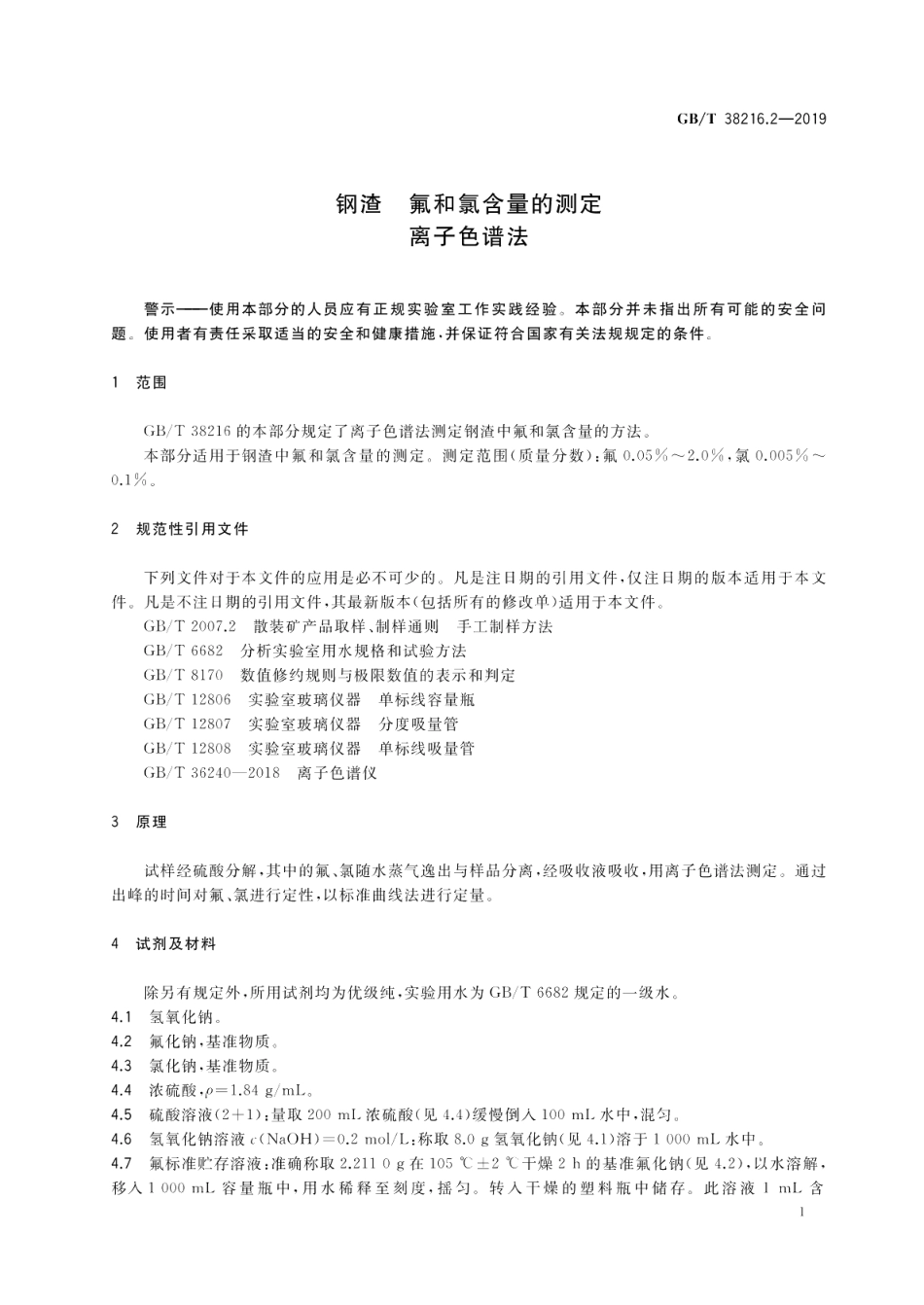

1CS77.140.99H34中华人民共和国国家标准GB/T38216.2-2019钢渣氟和氯含量的测定离子色谱法Steel slag-Determination of fluoride content and chloride content-Ion chromatography2019-10-18发布2020-02-01实施国家市场监督管理总局中国国家标准化管理委员会发布GB/T38216.2-20191000g氟。4.8氯标准贮存溶液：准确称取1.6485g经500600灼烧至恒重的基准氯化钠（见4.3），溶于水，移人1000mL容量瓶中，用水稀释至刻度，摇匀，此溶液1mL含1000g氯。4.9氟和氯混合标准溶液：分别准确移取氟和氯标准储存溶液（见4.7和4.8）各5.00mL于50mL容量瓶中，用水稀释至刻度，此溶液为1mL含氟和氯各100.0g。5仪器及设备5.1烘箱：温度可控制在105士2.5.2高温炉：可调温度范围400800，控温精度为10。5.3离子色谱仪：符合GB/T36240一2018。5.4水蒸气蒸馏装置：见图1。说明：1一蒸馏瓶(500mL):2一安全管：3玻璃管：4橡皮套：5止水夹：6温度计(300)：7一三口圆底烧瓶(250ml):8玻璃弯接管：9一冷凝管：10一100ml接收瓶：11一加热装置。图1水蒸气蒸馏装置5.5尼龙滤膜：0.22m。5.6注射器：2.5ml。5.7天平：分度值0.0001g。5.8玻璃器皿：所有玻璃器皿使用前均需依次用2mol/L氢氧化钠溶液和水分别浸泡4h,然后用水冲洗3次5次，晾干备用。5.9容量瓶应符合GB/T12806要求，吸量管应符合GB/T12807和GB/T12808要求。6样品制备按照GB/T2007.2中的方法制备试样。试样粒度不大于0.080mm。将过筛后的试样置于1052
