钢制管法兰用金属环垫
技术条件
GBT
9130-2007
钢制
法兰
金属环
技术
条件
9130
2007

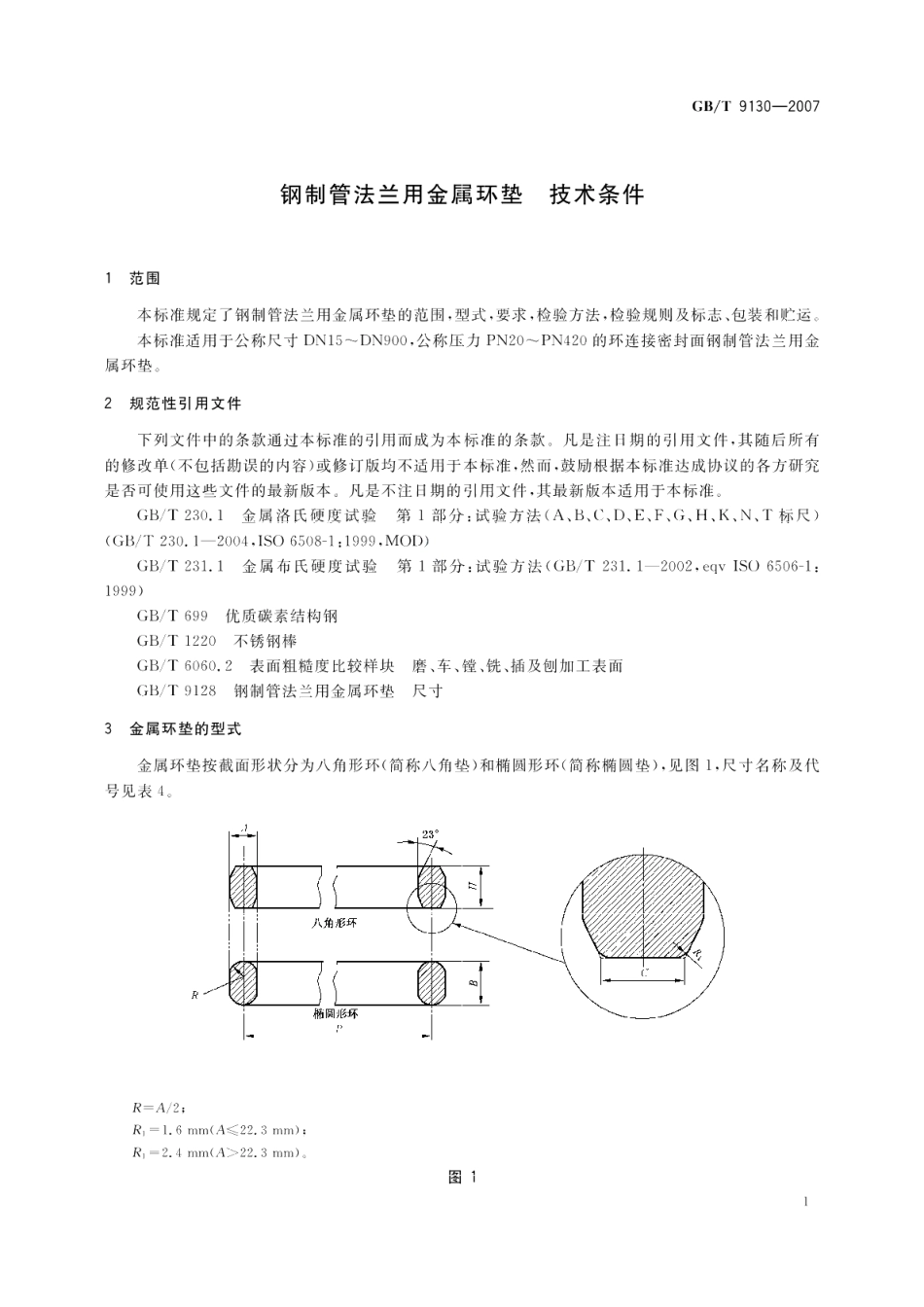

GB/T9130-2007钢制管法兰用金属环垫技术条件1范围本标准规定了钢制管法兰用金属环垫的范围，型式，要求，检验方法，检验规则及标志、包装和贮运。本标准适用于公称尺寸DN15一DN900,公称压力PN20PN420的环连接密封面钢制管法兰用金属环垫。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T230.1金属洛氏硬度试验第1部分：试验方法(A、B、C,D、E、F、G、H,K、N、T标尺)(GB/T230.1-2004.1S06508-1:1999,MOD)GB/T231.1金属布氏硬度试验第1部分：试验方法(GB/T231.1一2002，eqv1S06506-1:1999)GB/T699优质碳素结构钢GB/T1220不锈钢棒GB/T6060.2表面粗糙度比较样块磨、车、镗、铣、插及刨加工表面GB/T9128钢制管法兰用金属环垫尺寸3金属环垫的型式金属环垫按截面形状分为八角形环（简称八角垫）和椭圆形环（简称椭圆垫），见图1，尺寸名称及代号见表4。23入角形环猫圆形环R=A/2:R,=1.6mm(A22.3mm):R1-2.4mm(A22.3mm)。图11
