液压挖掘机和挖掘装载机动臂下降控制装置-性能要求和试验方法 JGT 5084-1996.pdf

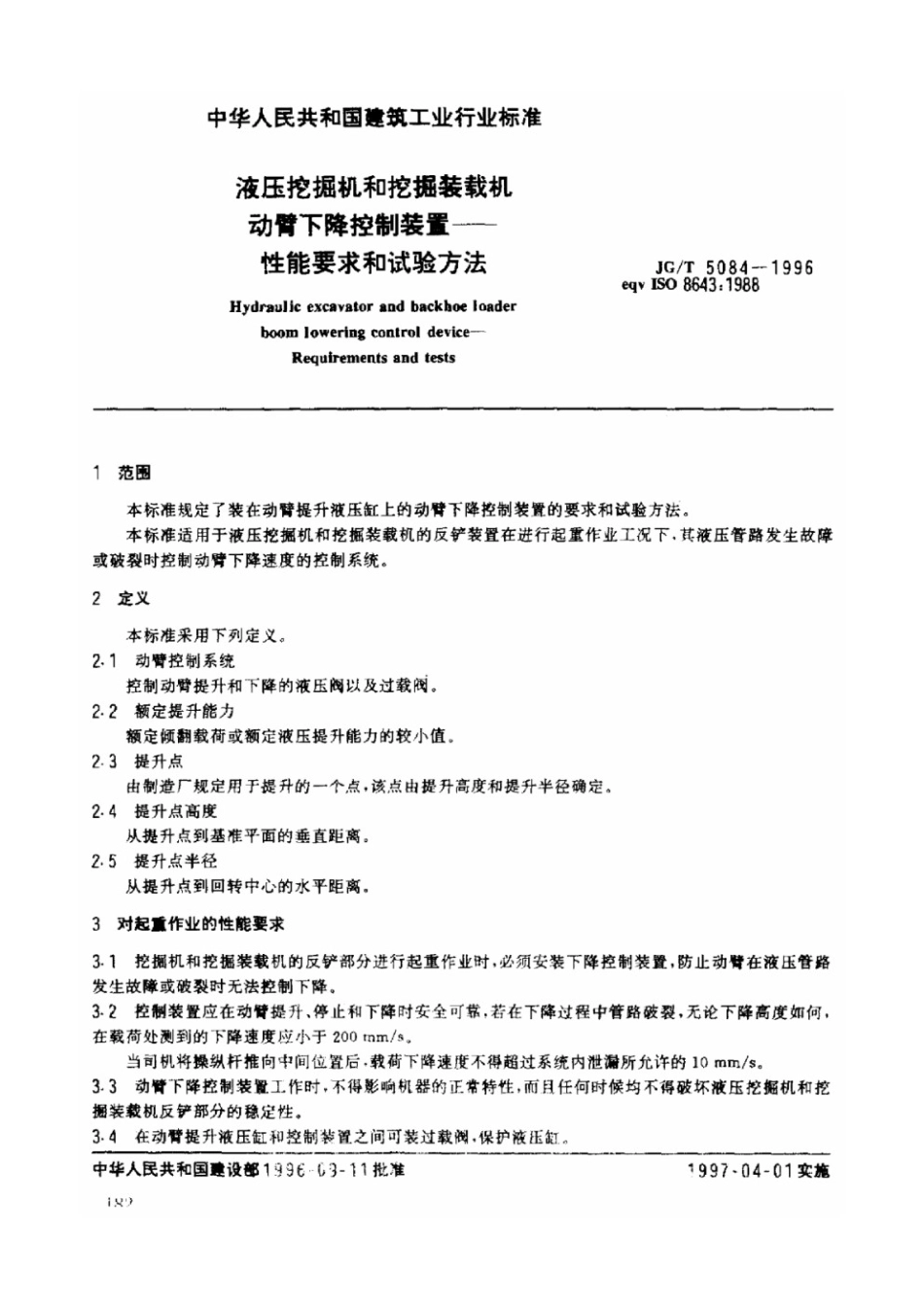

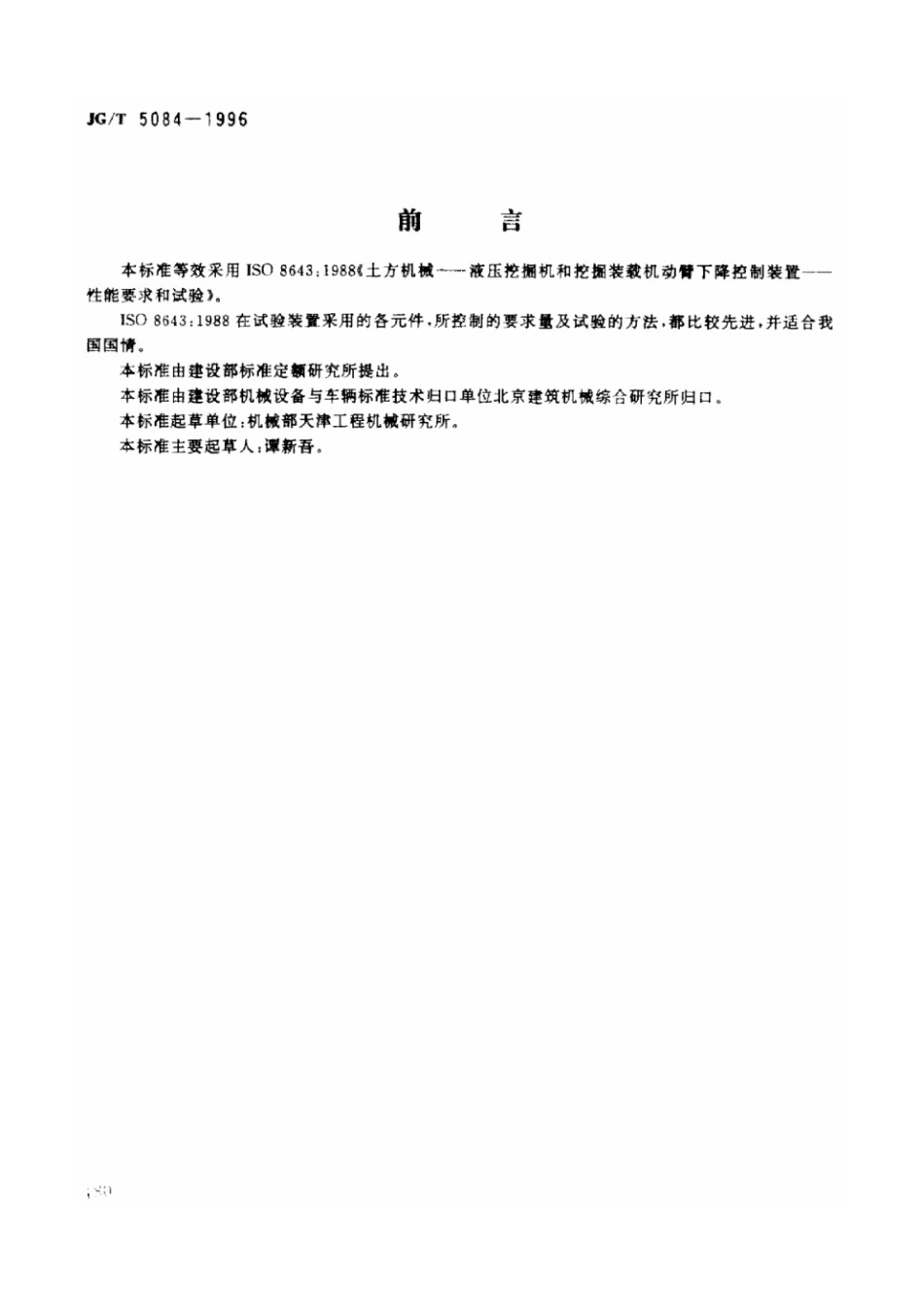

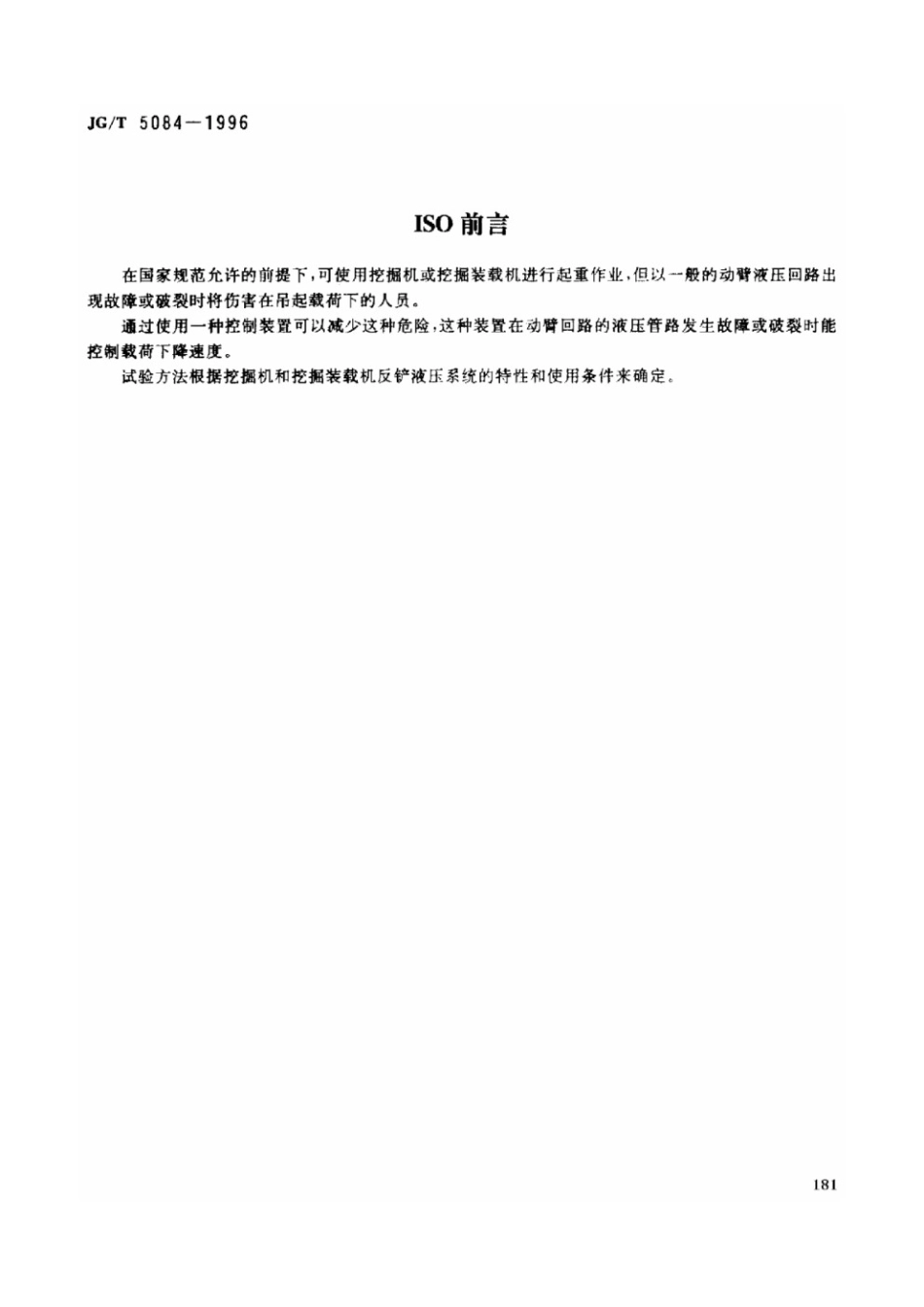

中华人民共和国建筑工业行业标准液压挖掘机和挖掘装载机动臂下降控制装置性能要求和试验方法JG/T5084-1996eqv IS08643:1988Hydraulic excavator and backhoe loaderboom lowering control device-Requirements and tests1范围本标准规定了装在动臂提升液压缸上的动臂下降控制装置的要求和试验方法。本标准适用于液压挖掘机和挖掘装载机的反铲装置在进行起重作业工况下，其液压管路发生故障或破裂时控制动臂下降速度的控制系统。2定义本标准采用下列定义。2.1动臂控制系统控制动臂提升和下降的液压阀以及过载阀。2.2额定提升能力额定倾翻载荷或额定液压提升能力的较小值。2.3提升点由制造厂规定用于提升的一个点，该点由提升高度和提升半径确定。2.4提升点高度从提升点到基准平面的垂直距离。2.5提升点半径从提升点到回转中心的水平距离，3对起重作业的性能要求3.1挖掘机和挖掘装载机的反铲部分进行起重作业时，必须安装下降控制装置，防止动臂在液压管路发生故障或破裂时无法控制下降。32控制装置应在动臂提升、停止和下降时安全可常，若在下降过程中管路破裂，无论下降高度如何，在载荷处测到的下降速度应小于200tmm/s,当司机将操纵杆推向中间位置后，载荷下降速度不得超过系统内泄漏所允许的10mm/s。3.3动臂下降控制装置工作时，不得影响机器的正常特性，而且任何时候均不得破坏液压挖据机和挖掘装载机反铲部分的稳定性。3.4在动臂提升液压缸和控制装置之间可装过载阀，保护液压缸。中华人民共和国建设部199E-(3-11批准1997.04-01实施1X)
