炼钢用渣钢 GBT 30898-2014.pdf

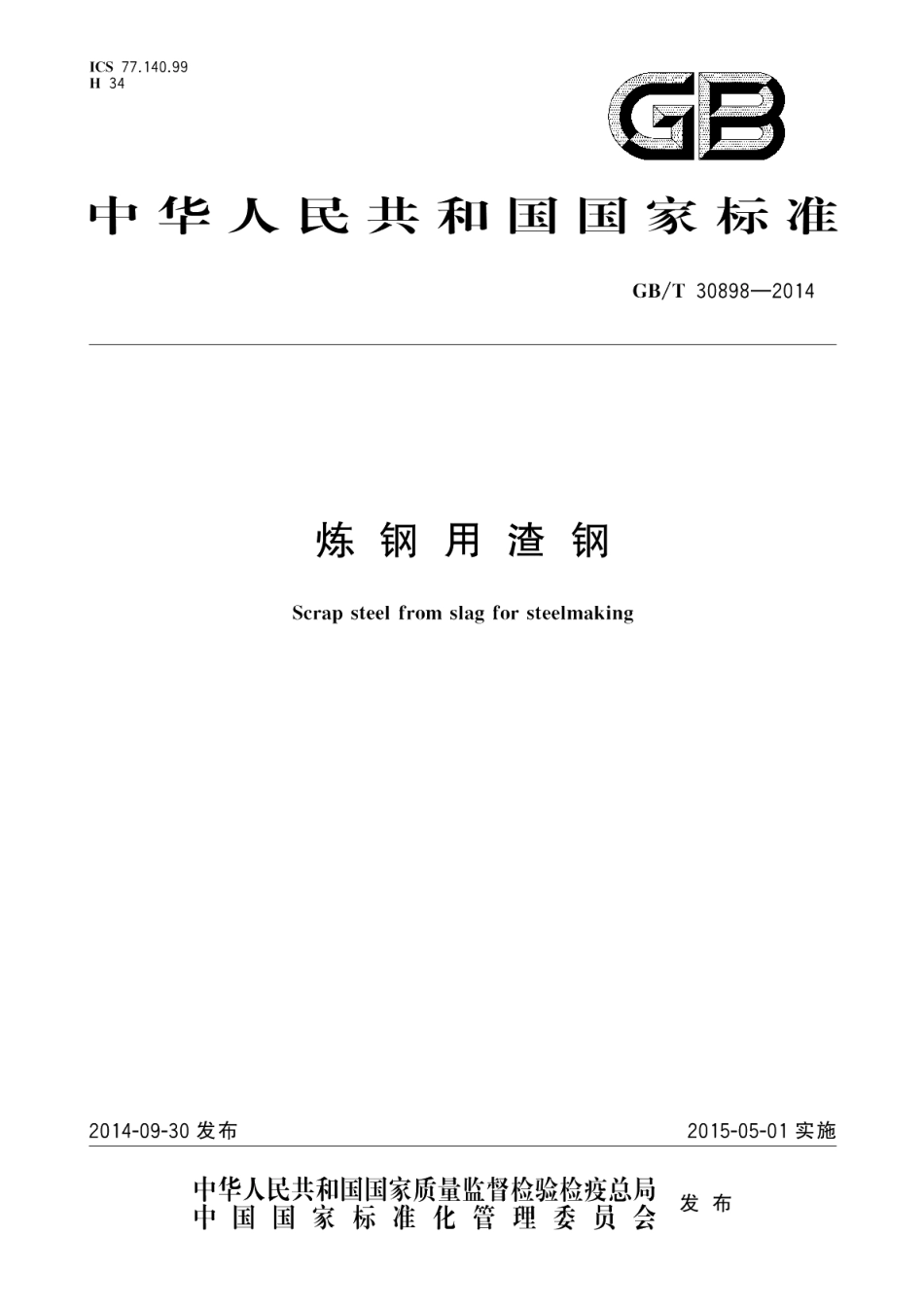

ICS77.140.99H34GB中华人民共和国国家标准GB/T30898-2014炼钢用渣钢Scrap steel from slag for steelmaking2014-09-30发布2015-05-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T30898-2014炼钢用渣钢1范围本标准规定了炼钢用渣钢术语和定义、技术要求、试验方法、检验规则、贮存、运输和质量证明书。本标准适用于炼钢用的渣钢。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T223.3钢铁及合金化学分析方法二安替比林甲烷磷钼酸重量法测定磷量GB/T223.7铁粉铁含量的测定重铬酸钾滴定法GB/T223.59钢铁及合金磷含量的测定铋磷铝蓝分光光度法和锑磷铝蓝分光光度法GB/T223.68钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量GB/T223.72钢铁及合金硫含量的测定重量法GB/T223.85钢铁及合金硫含量的测定感应炉燃烧后红外吸收法GB/T20123钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）YB/T148钢渣中全铁含量测定方法YB/T804钢铁渣及处理利用术语3术语和定义YB/T804界定的术语和定义适用于本文件。4技术要求渣钢分为小渣钢和大渣钢两种，渣钢技术指标应符合表1的规定。表1渣钢技术指标产品名称粒度/mmTFe含量/%P含量/%S含量/%小渣钢10200600.0500.050大渣钢200755试验方法5.1全铁(TFe)含量的测定按GB/T223.7或YB/T148或附录A规定进行。5.2硫的含量测定按GB/T223.68、GB/T223.72、GB/T223.85、GB/T20123规定进行。5.3磷的含量测定按GB/T223.3、GB/T223.59规定进行1GB/T30898-2014附录A(规范性附录)渣钢全铁含量（质量分数）的测定方法A.1适用范围本方法适用于炼钢用渣钢全铁含量的测定方法的检验。A.2仪器与设备A.2.1测定箱200mm200mm200mm的不带盖铁箱。A.2.2台秤（包括磅秤）称量应与测定的质量相适应，感量不大于试样质量的0.1%。A.3试样制备采集有代表性的渣钢不少于50kg,样品的最大粒度不得超过200mm.如超过需将样品切割成200mm以下。A.4操作步骤A.4.1称量测定箱质量，记为m。A.4.2根据排水法计算测定箱体积，记为VA.4.3将测试样品放入测定箱中，用台秤称量样品与测定箱的总质量，记为m1。A.4.4将装有样品的测定箱装满水，用台秤称量此时的总质量，记为m2。A.5结果计算A.5.1计算样品体积样品体积V按式(A.1)计算：V=V-(m2-m1)/po(A.1)式中：V样品体积，单位为立方厘米(cm3);V测定箱体积，单位为立方厘米(cm3);m2样品加水后的总质量，单位为克(g);m1样品与测定箱的总质量，单位为克(g);pn水的密度,室温下取1.0,单位为克每立方厘米(g/cm3)。
