透射式电视测试图 GBT 6996-2012.pdf

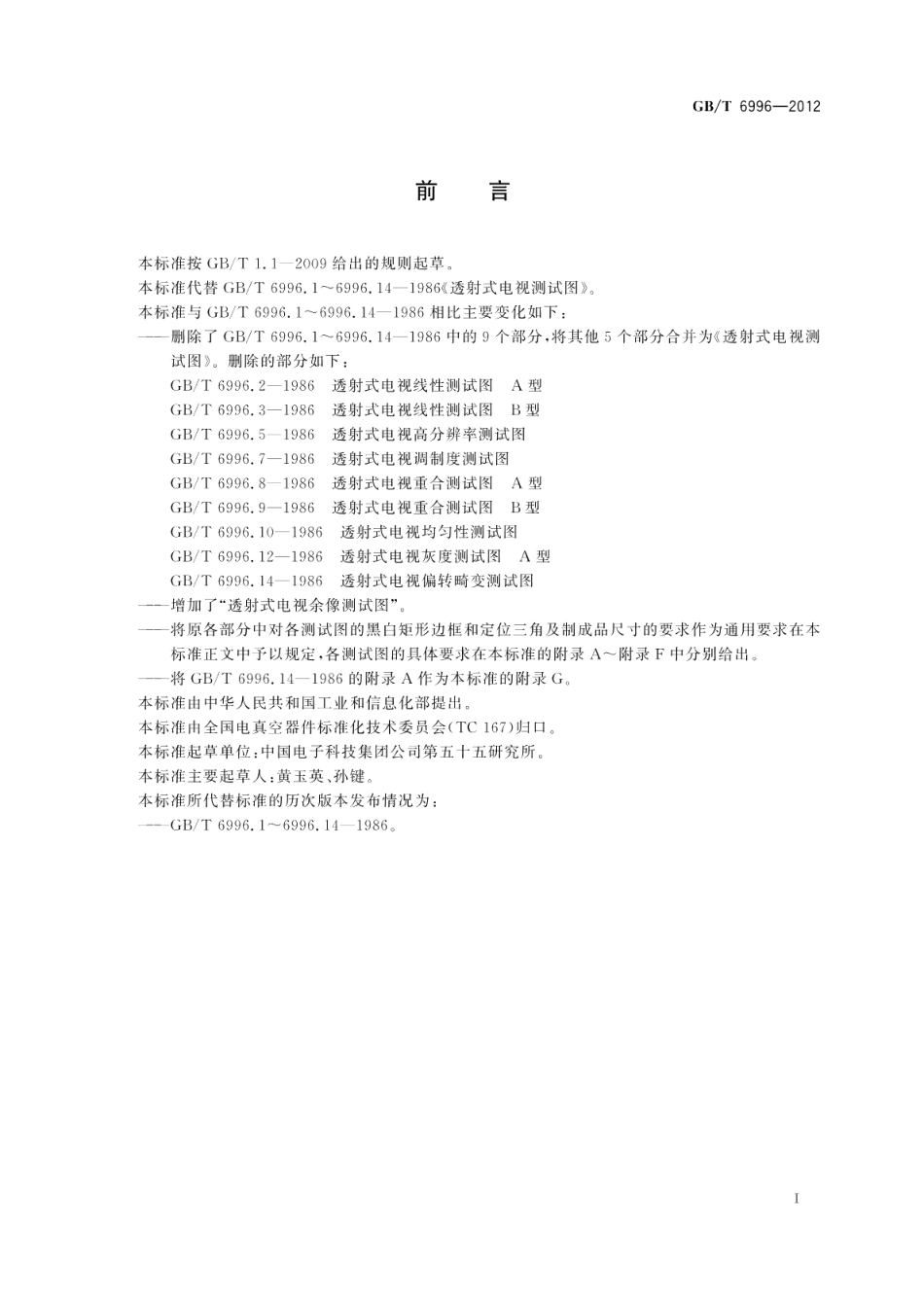

GB/T6996-2012透射式电视测试图1范围本标准规定了透射式电视测试图的分类及用途、图案规格、尺寸要求和光学密度。本标准适用于透射式电视测试图的制作与应用。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB3102.6光及有关电磁辐射的量和单位GB/T4597电子管词汇GB/T7400.17400.12广播电视名词术语3术语、定义和符号GB3102.6、GB/T4597、GB/T7400.17400.12确立的术语，定义和符号适用于本文件。4图案分类和用途4.1分类本标准包括以下6种测试图：a)综合测试图（见附录A):b)高频特性测试图（见附录B);c)余像测试图（见附录C):d)棋盘格测试图（见附录D):e)区域测试图（见附录E):D)灰度测试图（见附录F)。4.2用途适用于PAI制式电视摄像系统。5要求5.1尺寸5.1.1制成品尺寸制成品黑白边界内尺寸应为：a)大型240mm180mm:1GB/T6996-2012b)中型120mm90mm;c)小型28.0mm21.0mm。5.1.2标准中图案尺寸除标明单位者外，本标准中所有尺寸都是以图案高度的百分数给出，在制成品中不标有尺寸、尺寸线和中心线。5.1.3黑白矩形边框和定位三角尺寸测试图黑白矩形边框尺寸如图1所示。定位三角尺寸为顶角40等腰三角形，高为4.00。120%8531-4.0013.3313.3330.0066.676.66133.3313.332.00图15.2图案规格和用途5.2.1黑白矩形边框和定位三角图案规格和用途5.2.1.1规格测试黑白矩形边框图案如图1所示。垂直边框白块为七块，黑块为八块，边框中点处为120夹角。水平边框白块为九块，黑块为十块，边框中点处为120夹角。除棋盘格测试图和区域测试图外，每条边界线内侧均有两个定位三角，每个定位三角对应一个小白框。2
