轻型燃气轮机通用技术要求 GBT 10489-2009.pdf

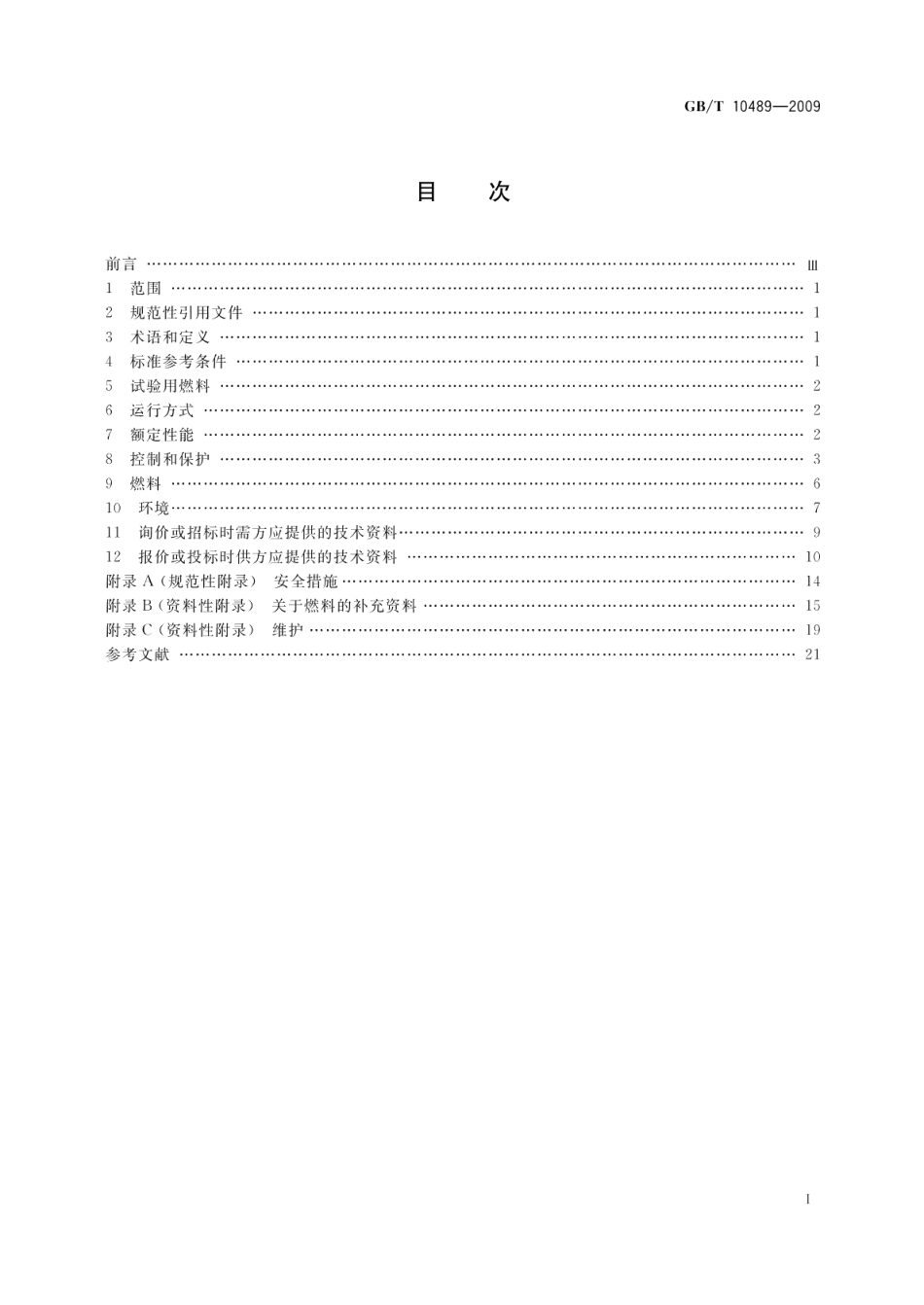

GB/T10489-2009目次前言】范围12规范性引用文件3术语和定义4标准参考条件5试验用燃料6运行方式7额定性能28控制和保护39燃料610环境711询价或招标时需方应提供的技术资料12报价或投标时供方应提供的技术资料10附录A(规范性附录)安全措施14附录B(资料性附录)关于燃料的补充资料6附录C(资料性附录)维护19参考文献。21GB/T10489-20094.4工质加热器或冷却器的空气条件当工质加热器或冷却器的周围介质是空气时，其标准参考条件为：总压101.3kPa;总温15。注：本标准涉及的功率、热效率、热耗率是根据本章节条件确定的。5试验用燃料如果轻型燃气轮机试验用的燃料与供需双方协议规定的日常运行所用的燃料见11.7a)不同时，须经供需双方协商。6运行方式6.1一般要求除由供需双方专门商定的特殊应用情况外，发电用轻型燃气轮机的运行方式应根据6.2中规定的某一种工作类型和6.3中规定的某一种年平均起动次数等级组合起来共同规定（其他用途的轻型燃气轮机的运行方式由供需双方商定)。例如，B(B类、级)是指每年运行时间不超过2000h和每年的起动次数不超过500次。供方应根据需方提出的运行方式和运行要求，提出必要的检查和维修的种类、次数和等级(见12.1.3)。6.2工作类型A类：在备用尖峰负荷额定功率下，每年运行时间不超过500h;B类：在尖峰负荷额定功率下，每年运行时间不超过2000h;C类：在半基本负荷额定功率下，每年运行时间不超过6000h;D类：在基本负荷额定功率下，每年运行时间不超过8760h。6.3起动次数等级I级：平均每年起动超过500次；级：平均每年起动不超过500次；级：平均每年起动不超过100次；级：平均每年起动不超过25次；V级：在规定的时间内连续运行，没有为检查和/或维修而进行计划停机。7额定性能7.1总则采用标准参考条件是为了统一评定轻型燃气轮机性能。轻型燃气轮机的输出功率在给定的涡轮进口温度下，一般与大气压力成正比，并与进气温度有关。同样，在给定的进气温度和大气压力下，输出功率与涡轮进口温度有关。由于轻型燃气轮机的运行方式不同，以及在设计主要部件时采用的准则也不一定相同，因此有不同额定性能的规定方式。标准额定性能不计及进口和出口的总压损失，而现场额定性能必须考虑这些压力损失。轻型燃气轮机额定性能可按下列所用的燃料低热值加以确定：a)液体燃料42000kJ/kg;b)气体燃料(100%甲烷)50000kJ/kg。无论是气体或液体燃料，其低热值均在压力为101.3kPa、温度为15C条件下确定的。2
