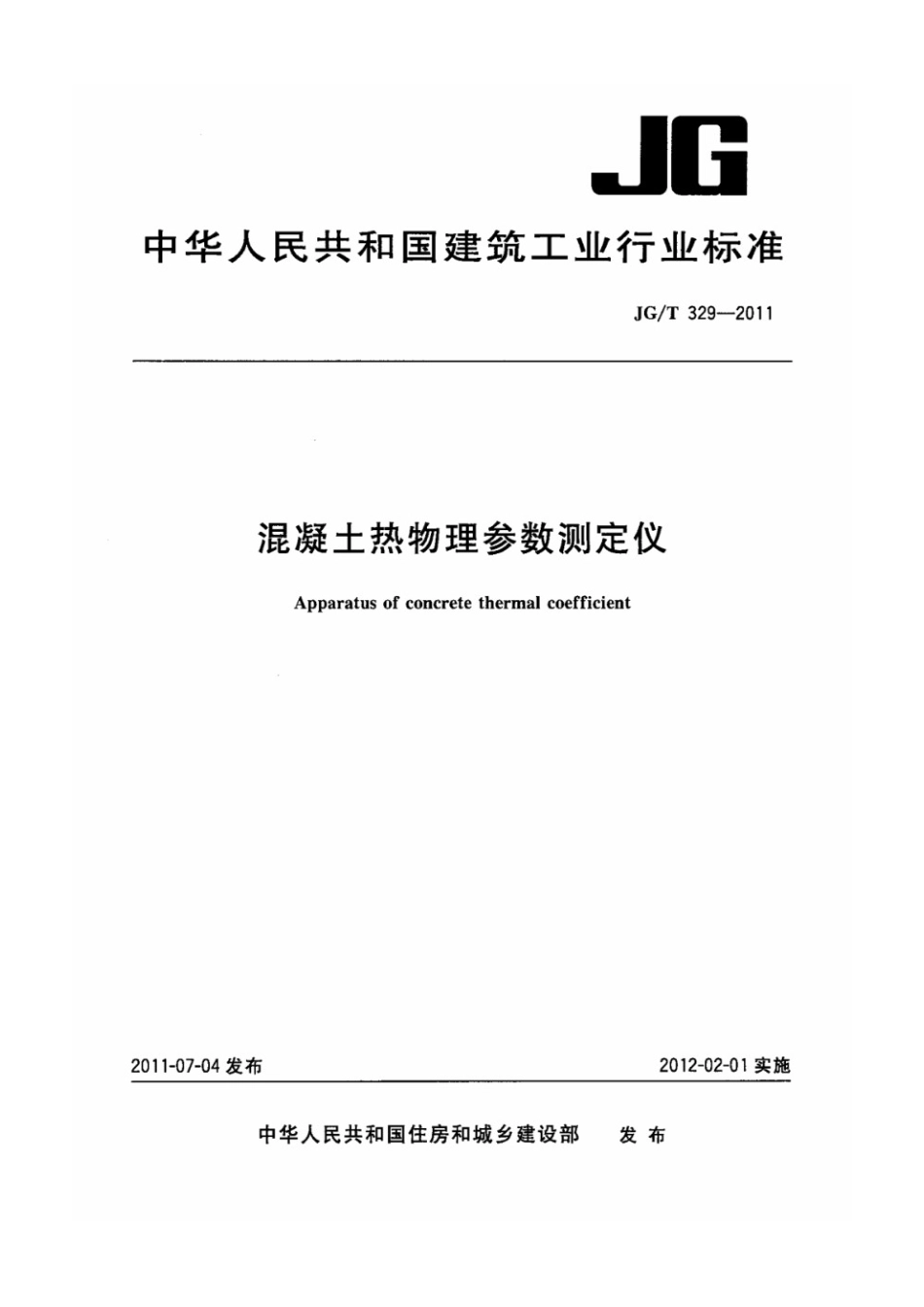

混凝土热物理参数测定仪 JGT 329-2011.pdf

JG/T329-2011混凝土热物理参数测定仪1范围本标准规定了混凝土热物理参数测定仪（以下简称热参数仪）的分类与标记，组成及使用条件，要求，试验方法，检验规则，标志、包装、运输和贮存。本标准适用于热参数仪的设计、生产和质量检验。2规范性引用文件下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB/T4214.1声学家用电器及类似用途器具噪声测试方法第1部分：通用要求GB4706.1家用和类似用途电器的安全第1部分：通用要求GB4706.13家用和类似用途电器的安全制冷器具、冰淇淋机和制冰机的特殊要求GB4706.17家用和类似用途电器的安全电动机-压缩机的特殊要求GB4706.19家用和类似用途电器的安全液体加热器的特殊要求SL352水工混凝土试验规程3术语和定义下列术语和定义适用于本文件。3.1热扩散率thermal diffusivity材料在冷却或加热过程中，各点达到同样温度的速率，也称为导温系数3.2比热容specific heat单位质量的物质温度升高或降低1所吸收或放出的能量，也称为比热。3.3热线胀系数coefficient of linear thermal expansion单位温度变化所引起材料单位长度的变化率。3.4绝热温升adiabatic temperature rise处于绝热状态的混凝土，由胶凝材料水化导致的某一时刻的温升值。4分类与标记4.1分类热参数仪（代号：ATC)分为，a)A型，用于绝热温升和比热容测定：b)B型，用于绝热温升、比热容，热扩散率和热线胀系数测定。1JG/T329-20114.2标记4.2.1标记方法热参数仪标记由热参数仪代号、分类代号和本标准编号组成。表示如下：本标准编号：JG/T329一2011分类代号：A、B热参数仪代号：ATC4.2.2标记示例a)测定项目为绝热温升和比热容的热参数仪表示为：ATAJG/T329一2011：b)测定项目为绝热温升、比热容，热扩散率和热线胀系数的热参数仪表示为：ATBjG/T329一2011.5组成及使用条件5.1组成A型热参数仪主要由绝热温升试验装置、比热容加热装置、温度传感器和控制系统等组成。B型热参数仪主要由绝热温升试验装置、比热容加热装置、热扩散率和热线胀系数试验装置、温度传感器及控制系统等组成。绝热温升试验装置、比热容加热装置及热扩散率和热线胀系数试验装置结构组成示意图分别见图1、图2和图3。说明：1一绝热试验箱：2一试样桶：3一混凝土试样；4、8温度传悠器，5一风扇：6制冷器：7制热器：9一一温度测量与仪器控制系统，图1绝热温升试验装置
