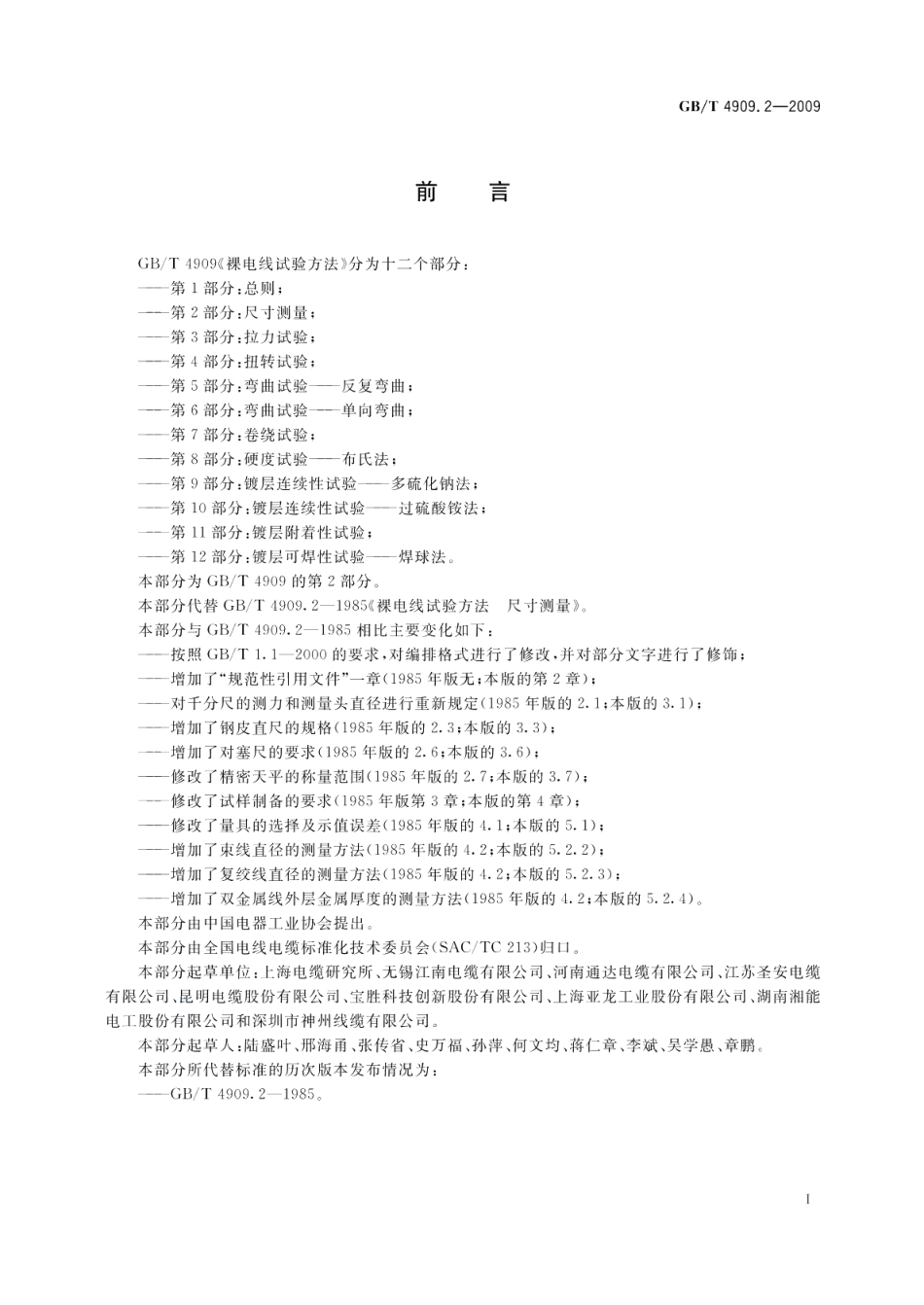

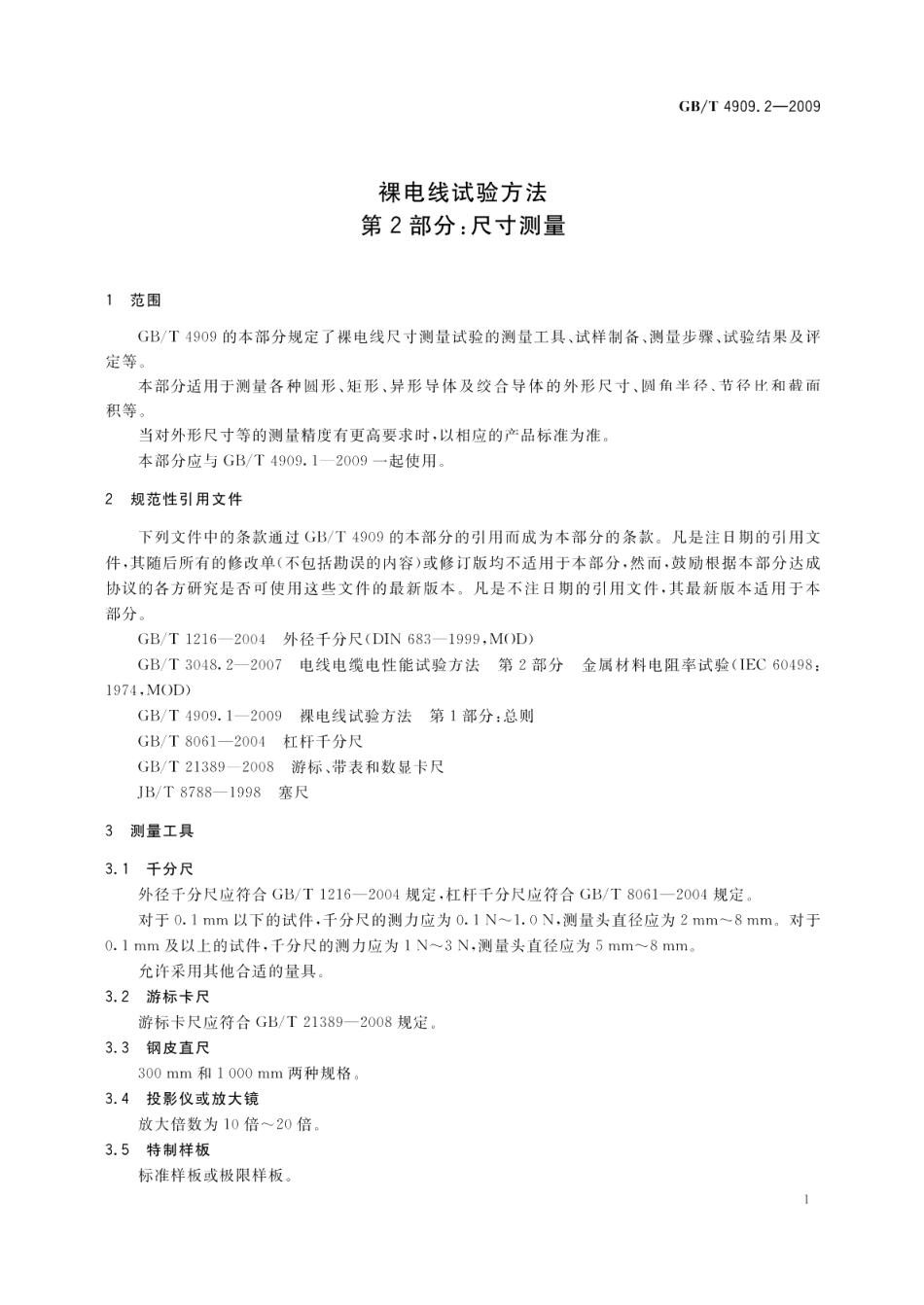

GB/T4909.2-2009裸电线试验方法第2部分：尺寸测量1范围GB/T4909的本部分规定了裸电线尺寸测量试验的测量工具、试样制备、测量步骤、试验结果及评定等。本部分适用于测量各种圆形、矩形、异形导体及绞合导体的外形尺寸、圆角半径、节径比和截面积等。当对外形尺寸等的测量精度有更高要求时，以相应的产品标准为准。本部分应与GB/T4909.1一2009一起使用。2规范性引用文件下列文件中的条款通过GB/T4909的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T1216-2004外径千分尺(DIN683一1999，M()D)GB/T3048.2一2007电线电缆电性能试验方法第2部分金属材料电阻率试验(IEC60498:1974,M0D)GB/T4909.1一2009裸电线试验方法第1部分：总则GB/T8061一2004杠杆千分尺GB/T21389一2008游标、带表和数显卡尺JB/T8788-1998塞尺3测量工具3.1千分尺外径千分尺应符合GB/T1216一2004规定，杠杆千分尺应符合GB/T8061一2004规定。对于0.1mm以下的试件，千分尺的测力应为0.1N1.0N,测量头直径应为2mm8mm。对于0.1mm及以上的试件，千分尺的测力应为1N3N,测量头直径应为5mm8mm。允许采用其他合适的量具。3.2游标卡尺游标卡尺应符合GB/T21389一2008规定。3.3钢皮直尺300mm和1000mm两种规格。3.4投影仪或放大镜放大倍数为10倍20倍。3.5特制样板标准样板或极限样板。
