车辆电磁场相对于人体曝露的测量方法 GBT 37130-2018.pdf

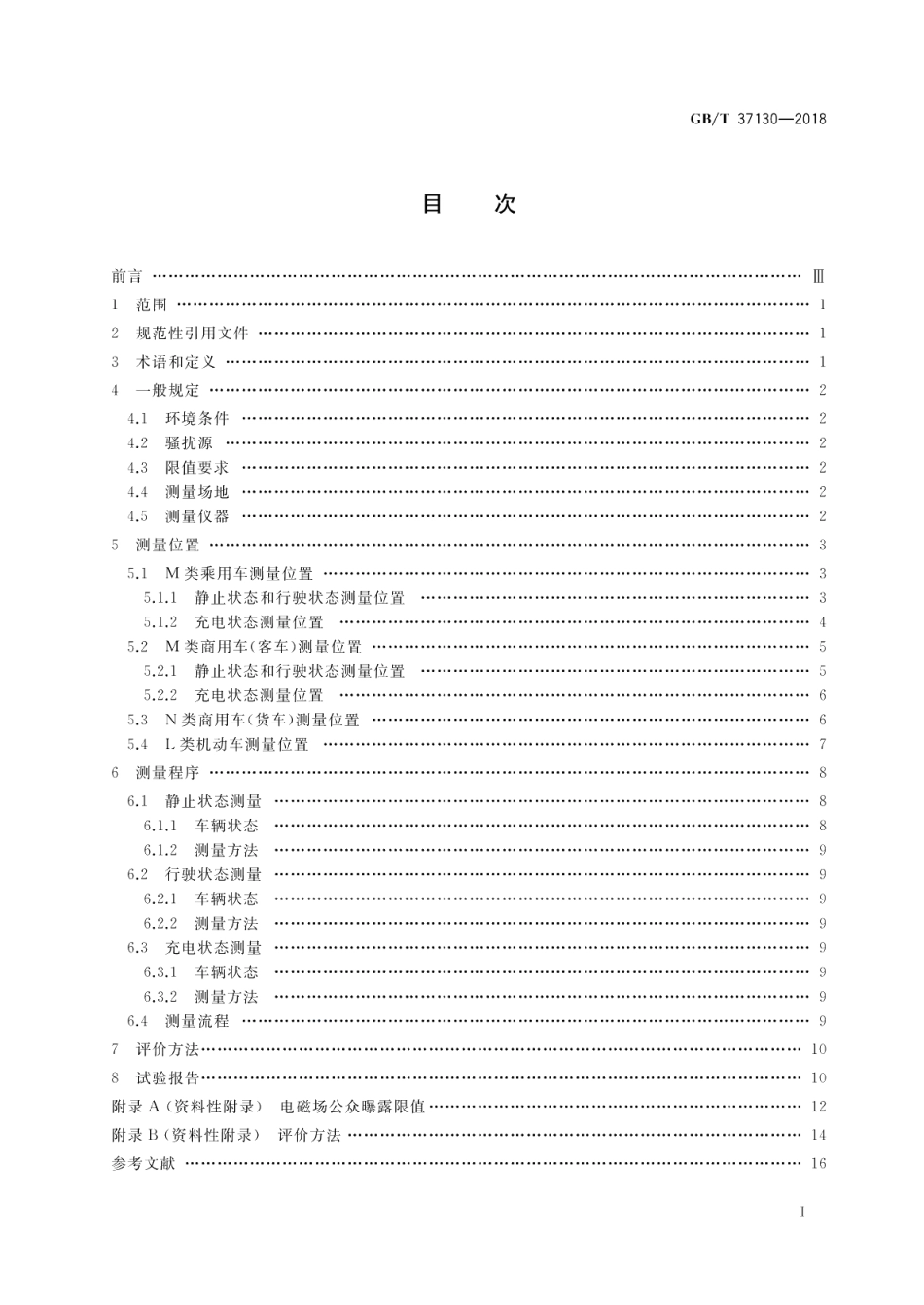

GB/T37130-2018目次前言1范围2规范性引用文件3术语和定义4一般规定4.1环境条件4.2骚扰源4.3限值要求4.4测量场地4.5测量仪器25测量位置35.1M类乘用车测量位置35.1.1静止状态和行驶状态测量位置35.1.2充电状态测量位置5.2M类商用车（客车）测量位置5.2.1静止状态和行驶状态测量位置5.2.2充电状态测量位置5.3N类商用车（货车）测量位置5.41类机动车测量位置76测量程序86.1静止状态测量86.1.1车辆状态86.1.2测量方法96.2行驶状态测量6.2.1车辆状态6.2.2测量方法6.3充电状态测量6.3.1车辆状态6.3.2测量方法96.4测量流程97评价方法108试验报告10附录A(资料性附录)电磁场公众曝露限值12附录B(资料性附录)评价方法14参考文献16GB/T37130-2018车辆电磁场相对于人体曝露的测量方法1范围本标准规定了人体所处车辆环境的低频磁场发射的测量方法。本标准所涉及的频率范围为10Hz400kHz。本标准适用于L、M、N类车辆。本标准不适用于车辆无线充电状态测量。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T3730.1汽车和挂车类型的术语和定义GB/T4365-2003电工术语电磁兼容GB/T5337汽车电器、灯具和仪表名词术语GB8702-2014电磁环境控制限值GB/T15089机动车辆及挂车分类GB18285-2005点燃式发动机汽车排气污染物排放限值及测量方法（双怠速法及简易工况法）GB/T19596电动汽车术语GB/T29259道路车辆电磁兼容术语IEC62311:2008电子和电气设备与人相关的电磁场辐射量限制的评估(0Hz300GHz)As-sessment of electronic and electrical equipment related to human exposure restrictions for electromag-netic fields(0 Hz300 GHz)3术语和定义GB/T3730.1、GB/T4365-2003、GB/T5337、GB8702-2014、GB/T15089、GB18285-2005、GB/T19596、GB/T29259界定的以及下列术语和定义适用于本文件。3.1磁感应强度magnetic induction strength矢量场B,其作用在具有一定速度的带电粒子上的力等于速度与B矢量积，再与粒子电荷的乘积，其单位为特斯拉(T)。在空气中，磁感应强度等于磁场强度乘以磁导率，即B=H。GB8702-2014,定义3.83.2公众露general public exposure公众所受的全部电场、磁场、电磁场照射，不包括职业照射和医疗照射。3.3内燃internal combustion engine将燃料燃烧的化学能转变成热能，然后又把热能变成机械能的机器，并且这种能量转换过程是在发1
