设备用图形符号表示规则
第1部分:符号原图的设计原则
GBT
16902.1-2017
备用
图形
符号
表示
规则
部分
原图
设计
原则
16902.1
2017

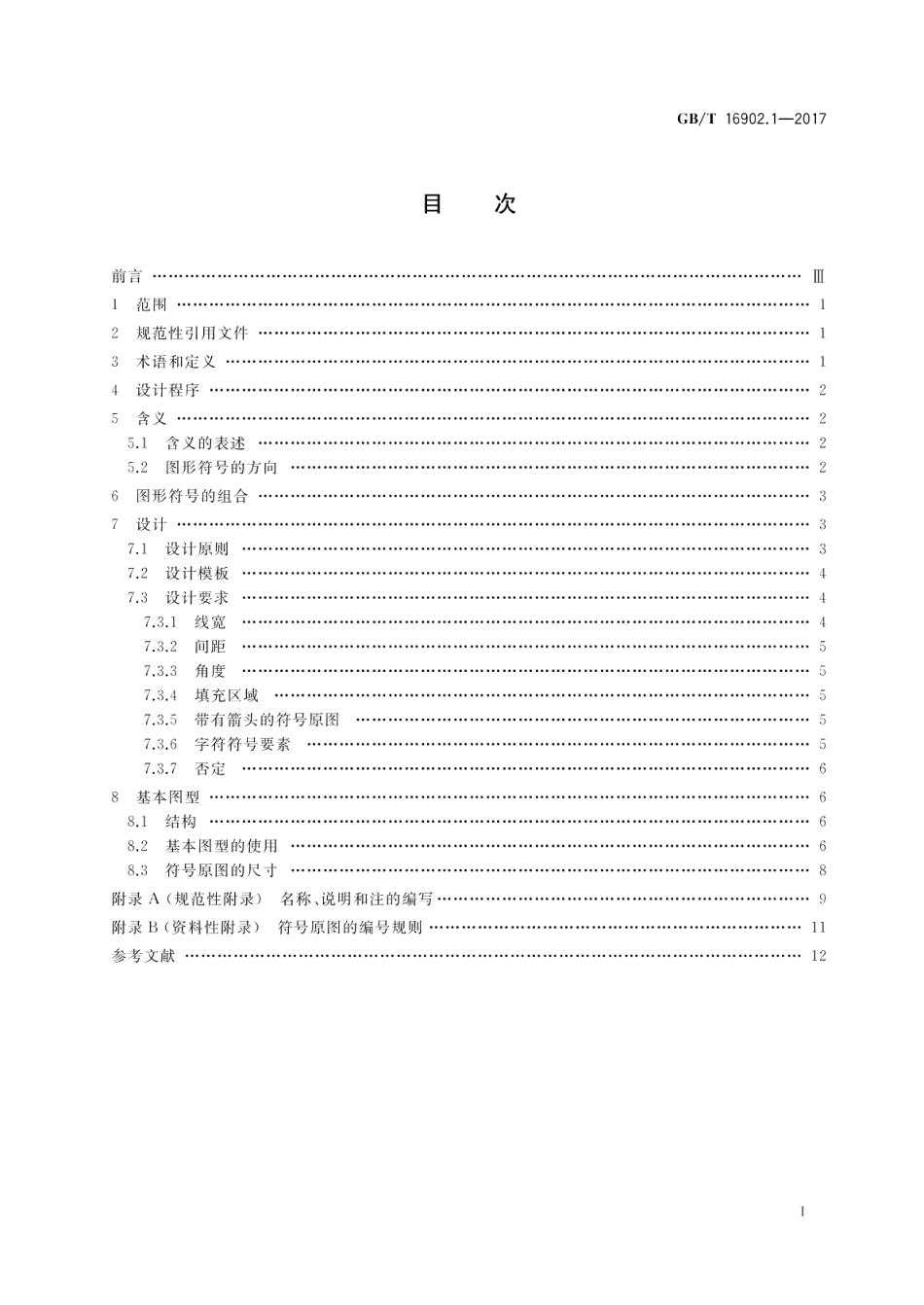

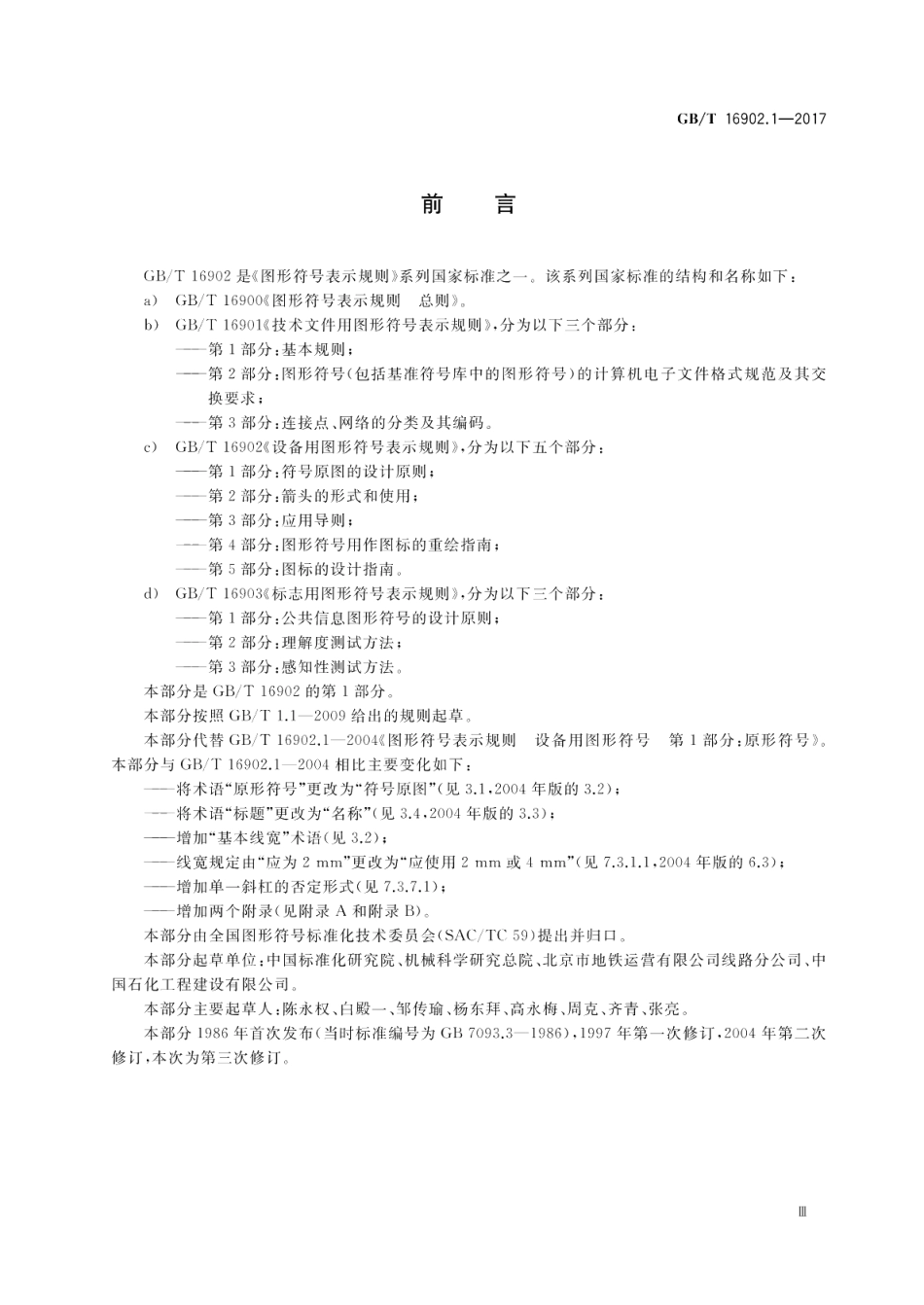

GB/T16902.1-2017设备用图形符号表示规则第1部分:符号原图的设计原则1范围GB/T16902的本部分规定了设备用图形符号的符号原图的设计程序、设计原则以及基本图型的使用原则等,并在附录A中给出了符号原图的名称、说明和注的编写规则。本部分适用于以下用途的图形符号:标示设备或其组成部分(例如,控制器或显示器);指示功能状态或功能(例如,通、断、告警);标示连接(例如,端子、加注口);在包装上提供信息(例如,内容物的识别、装卸说明);提供设备的操作说明(例如,使用的限制)。本部分不适用于以下用途的图形符号:安全标志:图样和简图:一一技术文件;公共信息。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T5465.2电气设备用图形个符号第2部分:图形符号GB/T7291图形符号基于消费者需求的技术指南GB/T15565(所有部分)图形符号术语GB/T16273(所有部分)设备用图形符号GB/T16900图形符号表示规则总则GB/T16902.2设备用图形符号表示规则第2部分:箭头的形式和使用GB/T16902.3设备用图形符号表示规则第3部分:应用导则GB/T20002.2标准中特定内容的起草第2部分:老年人和残疾人的需求ISO 7000 设备用图形符号索引和一览表(Graphical symbols for use on equipment-Index andsynopsis)3术语和定义GB/T15565界定的以及下列术语和定义适用于本文件。为了便于使用,以下重复列出了GB/T15565中的一些术语和定义。
