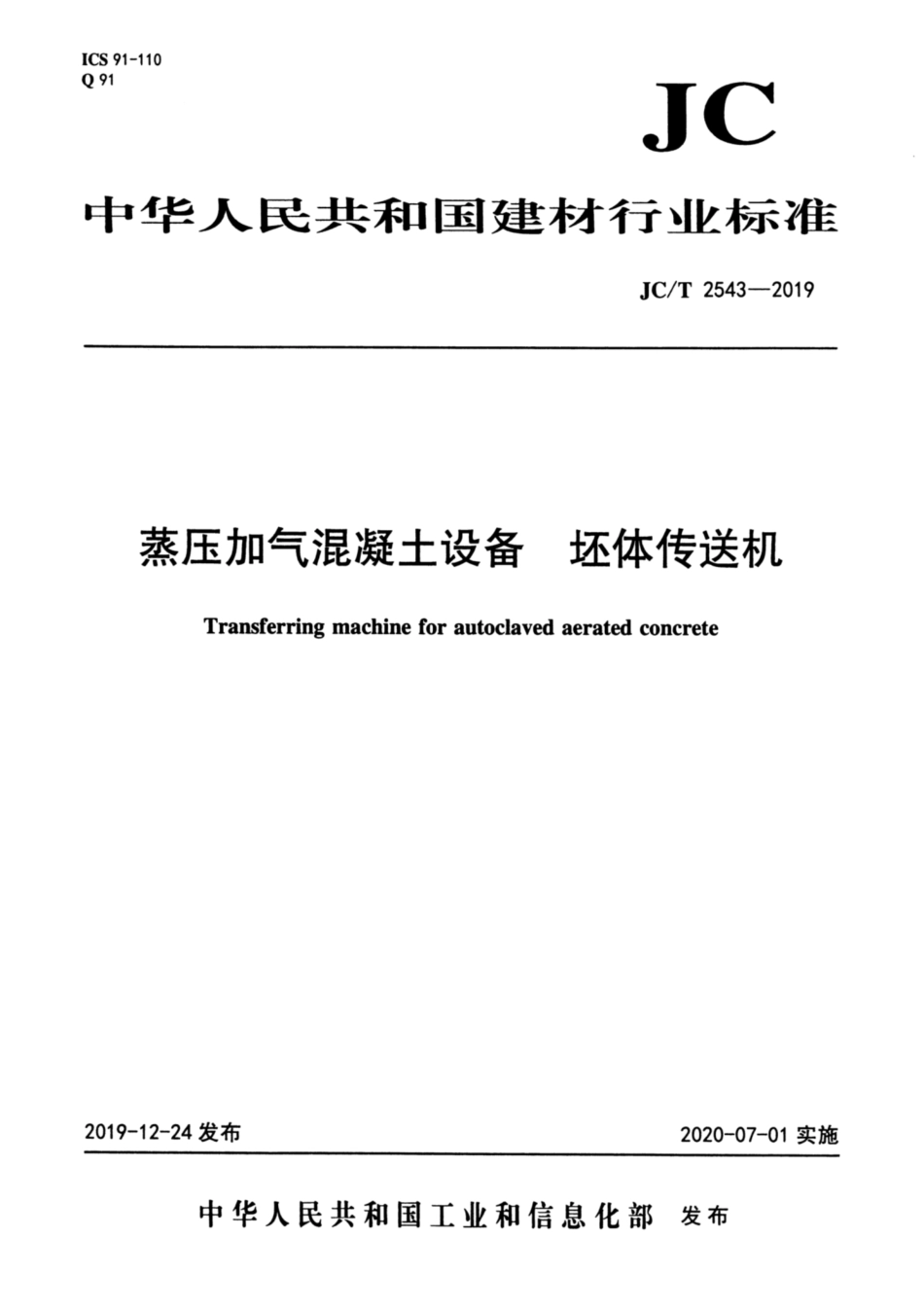

蒸压加气混凝土设备 坯体传送机 JCT 2543-2019.pdf

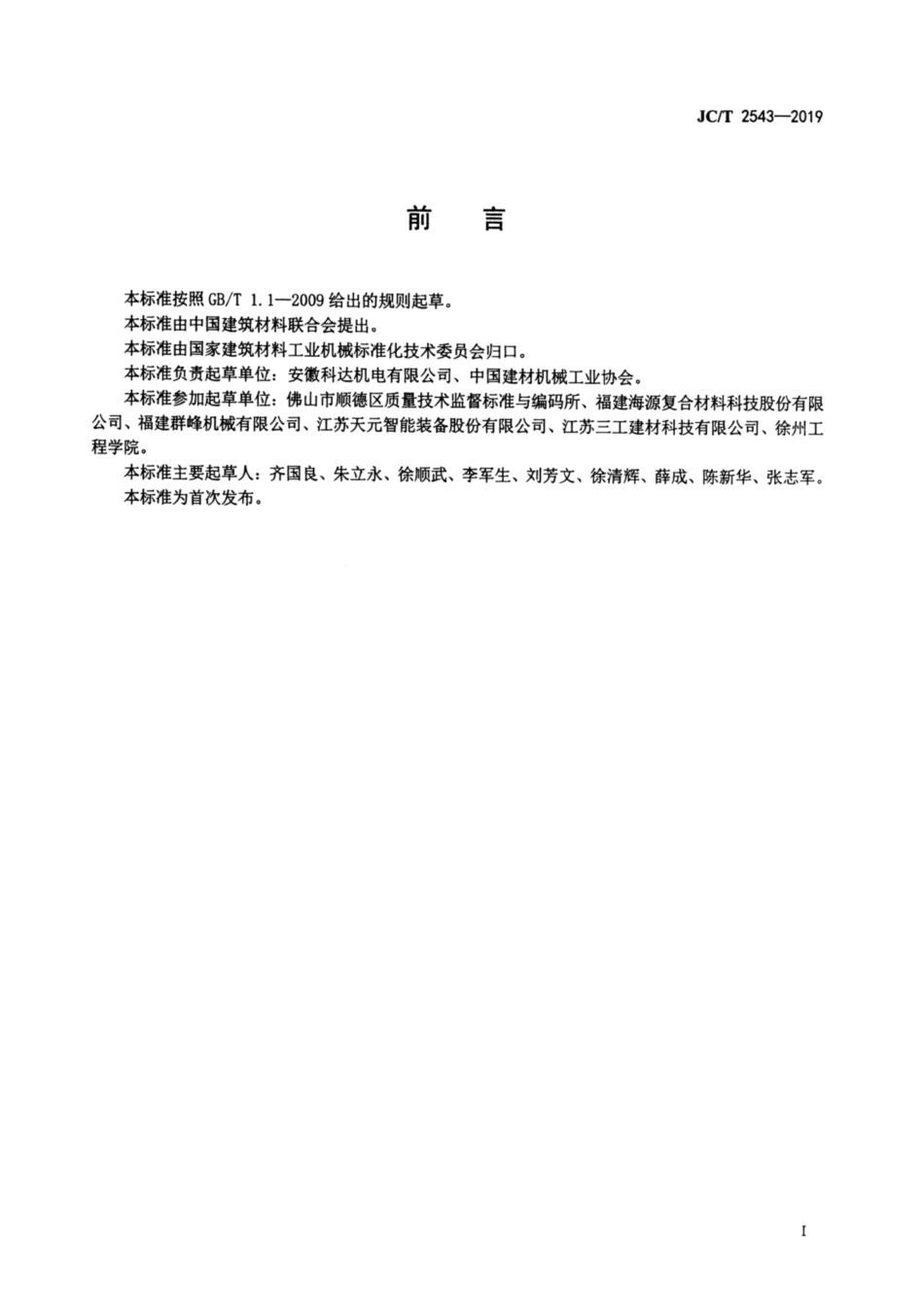

JC/T2543-2019前言本标准按照GB/T1.1一2009给出的规则起草。本标准由中国建筑材料联合会提出。本标准由国家建筑材料工业机械标准化技术委员会归口。本标准负责起草单位：安徽科达机电有限公司、中国建材机械工业协会。本标准参加起草单位：佛山市顺德区质量技术监督标准与编码所、福建海源复合材料科技股份有限公司、福建群峰机械有限公司、江苏天元智能装备股份有限公司、江苏三工建材科技有限公司、徐州工程学院。本标准主要起草人：齐国良、朱立永、徐顺武、李军生、刘芳文、徐清辉、薛成、陈新华、张志军。本标准为首次发布。JCIT2543-2019表1基本参数项目参数长度系列/m4.2、4.8、5.0、6.0适用坯体范围宽度系列/m0.6、1.2、1.5高度系列/m0.6、1.2、1.5工作周期/min6注：其他规格型号，可按用户要求设计制造。5技术要求5.1基本要求5.1.1产品应符合本标准要求，并按规定程序批准的图样和技术文件制造。所有零部件应检验合格，外购件附有合格证。5.1.2铸钢件应符合GB/T11352的规定。5.1.3灰铸铁件应符合GB/T9439的规定。5.1.4球墨铸铁件应符合GB/T1348的规定。5.1.5铸造铜合金件应符合GB/T1176的规定。5.1.6锻件应符合JB/T5000.8的规定。5.1.7链条应符合GB/T1243的相关规定。5.1.8钢丝绳应符合GB/T20118的相关规定。5.1.9主要轴类、导向类零件材质不应低于GB/T699-2015中45号钢性能要求，并进行调质处理。5.1.10焊接件应符合JC/T532-2007的有关规定，焊接表面质量等级不应低于JC/T532-2007中4.6.1表2中的I级，尺寸极限偏差不应低于JC/T532-2007中4.7.2表3中B级，角度极限偏差不应低于JC/T532-2007中4.7.3表5中B级。5.1.11焊缝坡口应符合GB/T985.1的要求，特殊接头应在图样上注明。5.1.12结构件的钢材在涂装前应进行表面除锈处理，应符合GB/T8923.1-2011中3.2规定的Sa2.5级或3.3规定的St2级要求。5.1.13齿轮副精度不应低于GB/T10095.1-2008中第7章规定的8级精度。5.1.14机械加工件的未注尺寸公差应符合GB/T1804-2000中表1表3中m级要求：未注形状及位置公差，应符合GB/T1184-1996中表1表4中K级要求。非机械加工表面应符合GB/T1804-2000表1表3中c级要求。5.1.15液压系统应符合GB/T3766的要求。5.1.16液压系统的污染等级应符合GB/T14039-2002中第3章规定的-/18/15级。5.1.17气动系统应符合GB/T7932的规定。5.2整机性能要求5.2.1空载要求5.2.1.1坯体传送机行走和升降应平稳、灵活、无卡滞、无冲击和异常声响。5.2.1.2各润滑点应有标志，润滑点的位置应安全便捷，各密封处应密封良好。3
