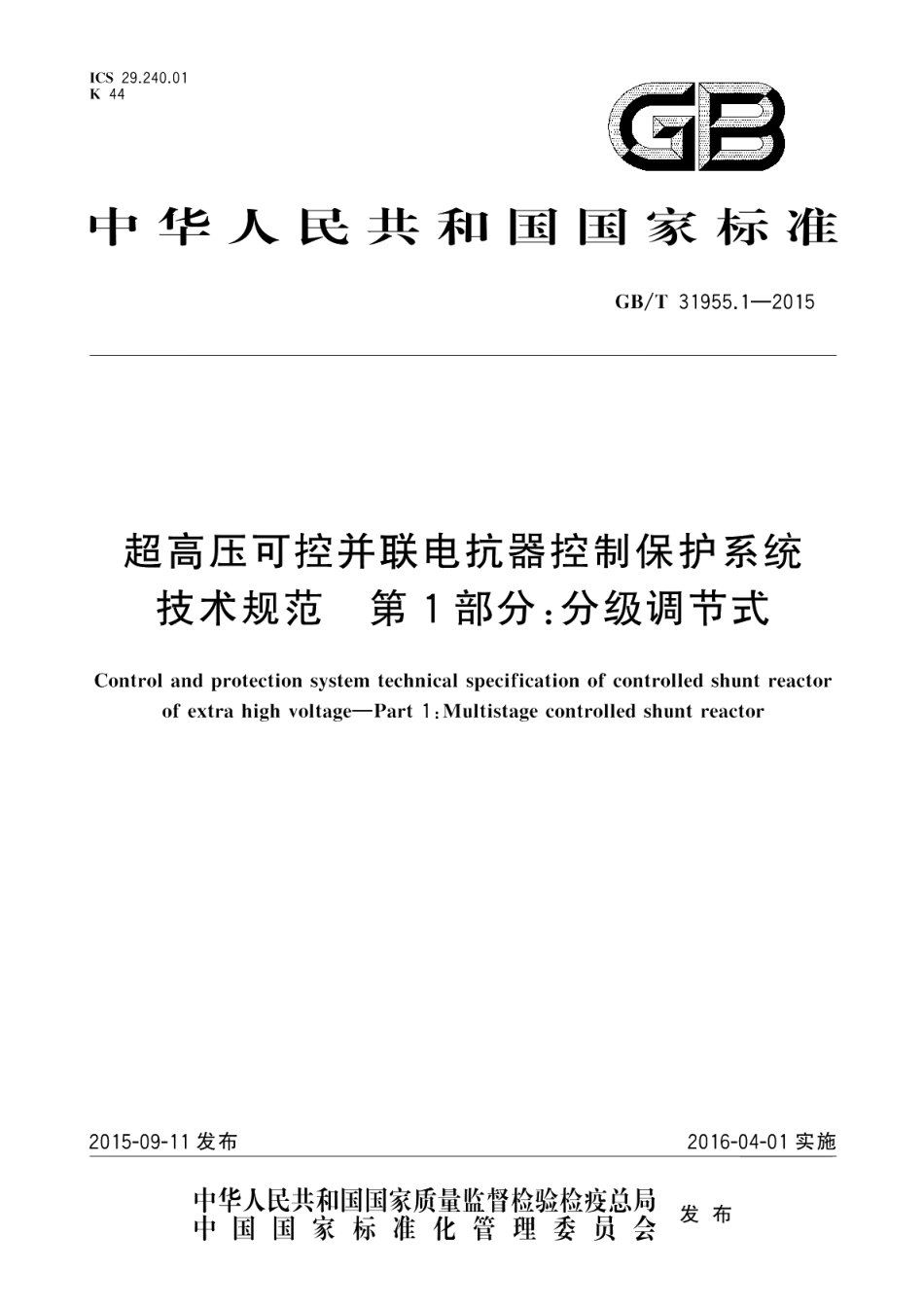

超高压可控并联电抗器控制保护系统技术规范第1部分：分级调节式 GBT 31955.1-2015.pdf

GB/T31955.1-2015目次前言1范围2规范性引用文件13术语和定义24通用技术要求5功能及性能要求76试验117标志和资料附件138包装、贮运14附录A(资料性附录)超高压可控并联电抗器高阻抗变压器保护典型配置15GB/T31955.1-2015GB/T17626.8-2006电磁兼容试验和测量技术工频磁场抗扰度试验GB/T17626.9-2011电磁兼容试验和测量技术脉冲磁场抗扰度试验GB/T22386电力系统暂态数据交换通用格式DL/T478继电保护和安全自动装置通用技术条件DL/T860.5变电站通信网络和系统第5部分：功能的通信要求和装置模型DL/T1193-2012柔性输电术语3术语和定义GB/T2900.15、GB/T2900.49、DL/T1193-2012界定的以及下列术语和定义适用于本文件。3.1可控并联电抗器controlled shunt reactor(CSR)并联连接于高压电力系统，电抗值可以在线受控改变的电抗器，主要包括连续调节、分级调节两种方式，主要用于补偿输电线路充电容性无功功率。3.2分级调节式可控并联电抗器multistage controlled shunt reactor电抗值只能在有限个级别间切换的可控并联电抗器。3.3阀基电子单元valve base electronics提供地电位控制设备与阀电子电路或阀装置之间接口的电子设备，又称阀接口电子设备。3.4最大正阶跃响应时间maximum step-up response time可控并联电抗器控制系统发出最大值阶跃指令，容量从最小级别到最大级别的响应时间。3.5最大负阶跃响应时间 maximum step-down response time可控并联电抗器控制系统发出最小值阶跃指令，容量从最大级别到最小级别的响应时间。3.6最大阶跃响应时间maximum step response time最大正阶跃响应时间和最大负阶跃响应时间中的较大值。4通用技术要求4.1环境条件4.1.1正常工作条件，应满足下列规定：a)环境温度：-10+55；b)相对湿度：5%95%（产品内部，不应凝露，不应结冰）；c)大气压力：70 kPa106 kPa。4.1.2试验的标准条件，应满足下列规定：a)环境温度：1535；b)相对湿度：45%75%；c)大气压力：86 kPa106 kPa。4.1.3贮存、运输条件，应满足下列规定：a)装置的贮存、运输允许的环境温度为-25+70，相对湿度不大于85%，在不施加任何2
