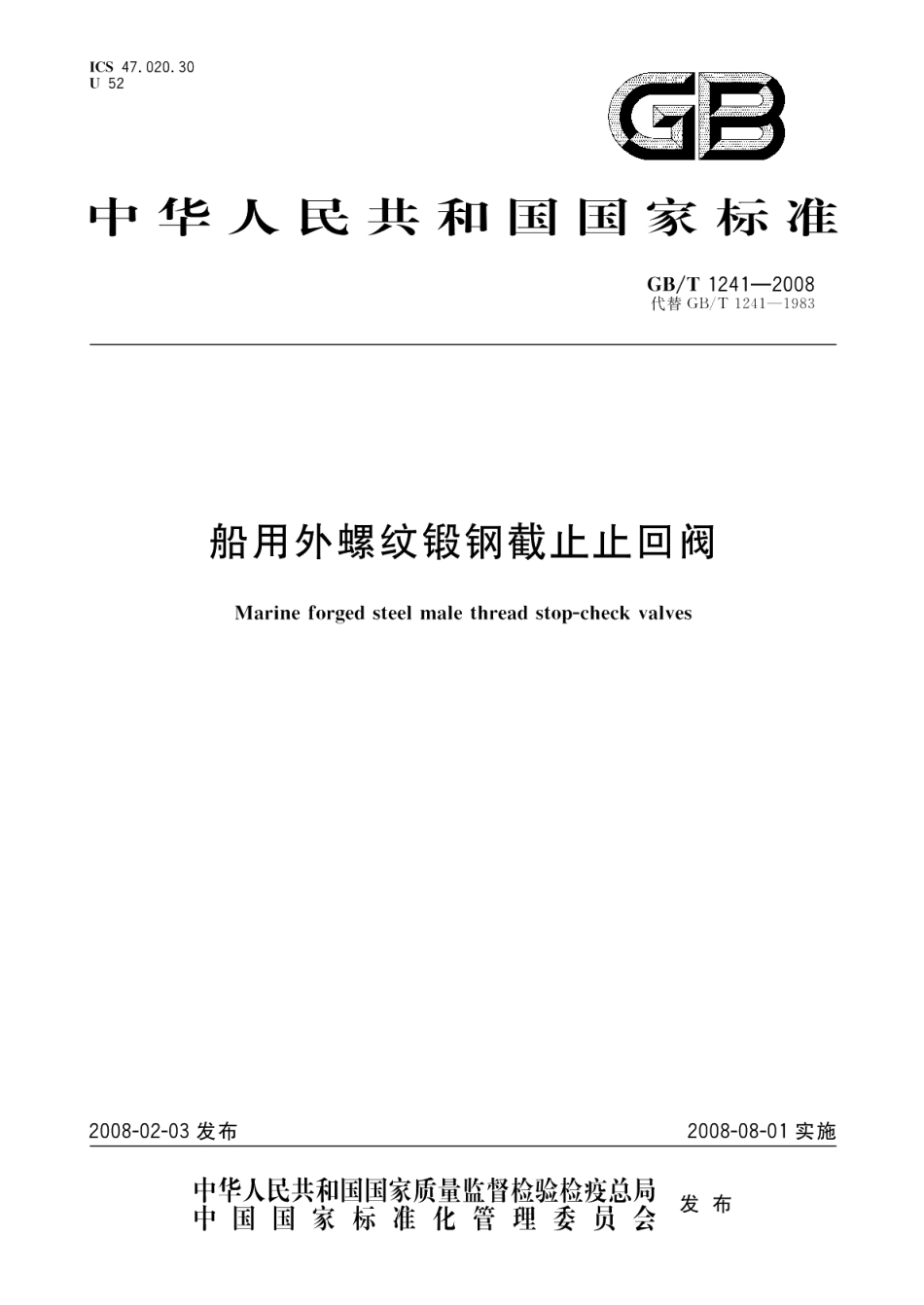

船用外螺纹锻钢截止止回阀 GBT 1241-2008.pdf

GB/T1241-2008前言本标准代替GB/T1241一1983船用外螺纹锻钢截止止回阀。本标准与GB/T1241一1983相比主要有下列变化：将截止止回阀材料由Q235-A钢修改为20钢；增加了倒密封的要求：一增加了试验方法、检验规则、标志、包装等内容。本标准由中国船舶工业集团公司提出。本标准由全国船用机械标准化技术委员会管系附件分技术委员会归口。本标准起草单位：江西船用阀门厂、中国船舶工业综合技术经济研究院。本标准主要起草人：丁艳媛、罗发元。本标准所代替标准的历次版本发布情况为：GB/T1241-1976。GB/T1241-20083.5标记示例公称压力为4.0MPa,公称通径为10mm的外螺纹锻钢直通截止止回阀标记为：截止止回阀GB/T1241-2008A40010公称压力为4.0MPa,公称通径为20mm的外螺纹锻钢直角截止止回阀标记为：截止止回阀GB/T1241-2008B400204要求4.1材料截止止回阀主要零件的材料见表3。表3截止止回阀主要零件材料材料零件名称名称牌一号标准编号阀体优质碳素结构钢20GB/T17107-1997阀盘、阀杆不锈钢20Cr13GB/T1220-2007阀盖优质碳素结构钢20GB/T699-1999压紧螺母普通碳素结构钢Q235-AGB/T700-2006手轮可锻铸铁KTH330-08GB/T9440-1988填料柔性石墨RSMCB/T3589-19944.2强度截止止回阀在6.0MPa的液压下，应无渗漏。4.3密封性4.3.1截止止回阀阀盘与阀座之间的密封面在4.4MPa的液压下，应无渗漏。4.3.2截止止回阀密封面上止回密封面在0.3MPa的液压下，应无渗漏。4.3.3止止回阀阀杆与阀盖密封在4.4MPa的液压下，填料腔允许有0.01XDNmm3/s的渗漏量。4.4尺寸及公差截止止回阀的线性尺寸及公差应符合GB/T600的要求。4.5形位公差截止止回阀的形位公差应符合GB/T600的要求。4.6接口截止止回阀的螺纹接头的连接尺寸应符合CB*56的要求。4.7外观截止止回阀的外观应符合GB/T600的要求。4.8重量截止止回阀重量的正偏差不应超过规定重量的4%。4.9标志截止止回阀的标志按GB/T3032的要求。5试验方法5.1材料截止止回阀锻、铸件的化学成分和力学性能试验应按GB/T17107-1997和GB/T9440-1988规定的方法进行。结果应符合4.1的要求。5.2强度截止止回阀的强度试验应按GB/T600规定的方法进行。结果应符合4.2的要求。3
