自升式钻井平台甲板载荷图设计指南
GBT
37348-2019
钻井平台
甲板
载荷
设计
指南
37348
2019

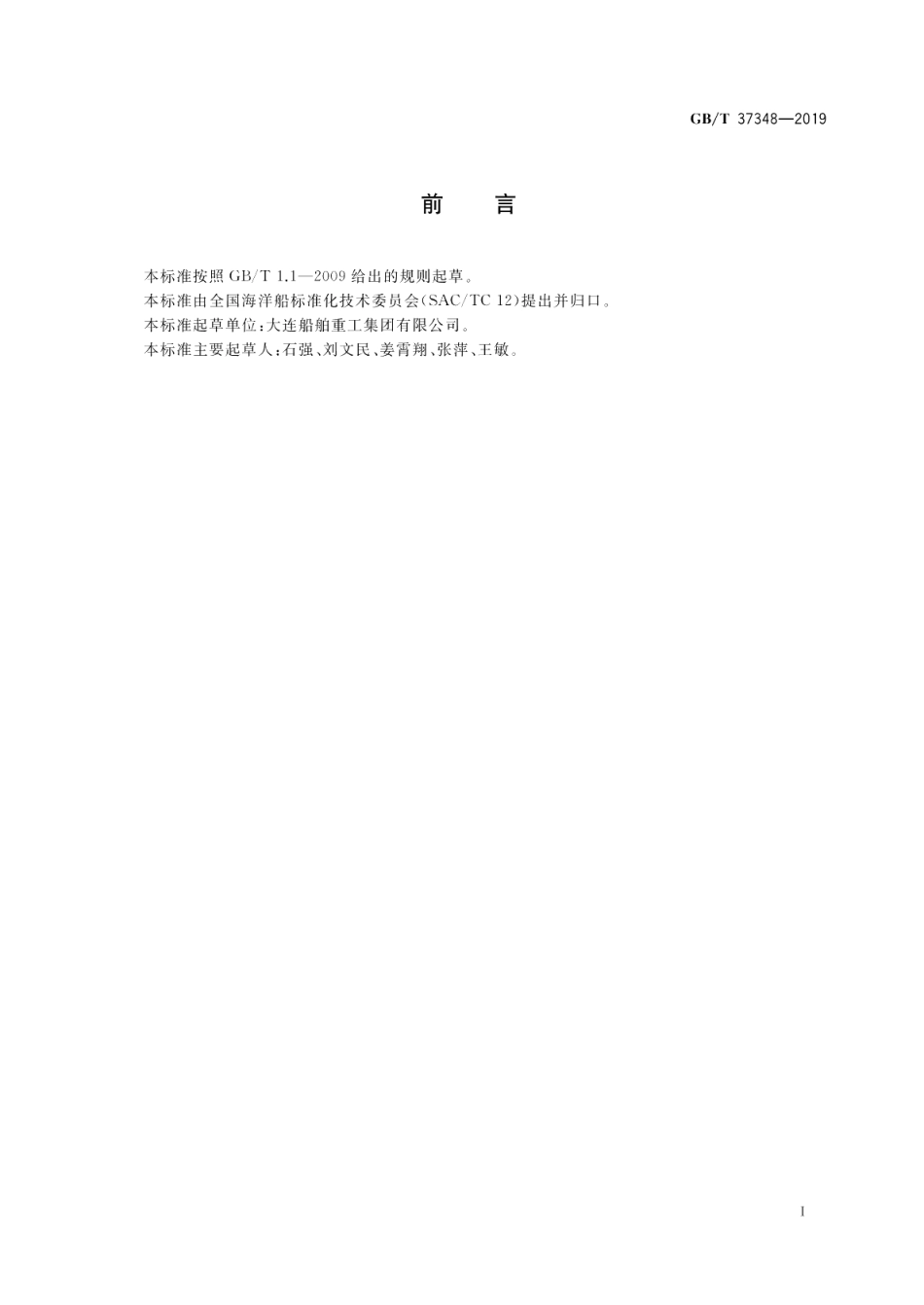

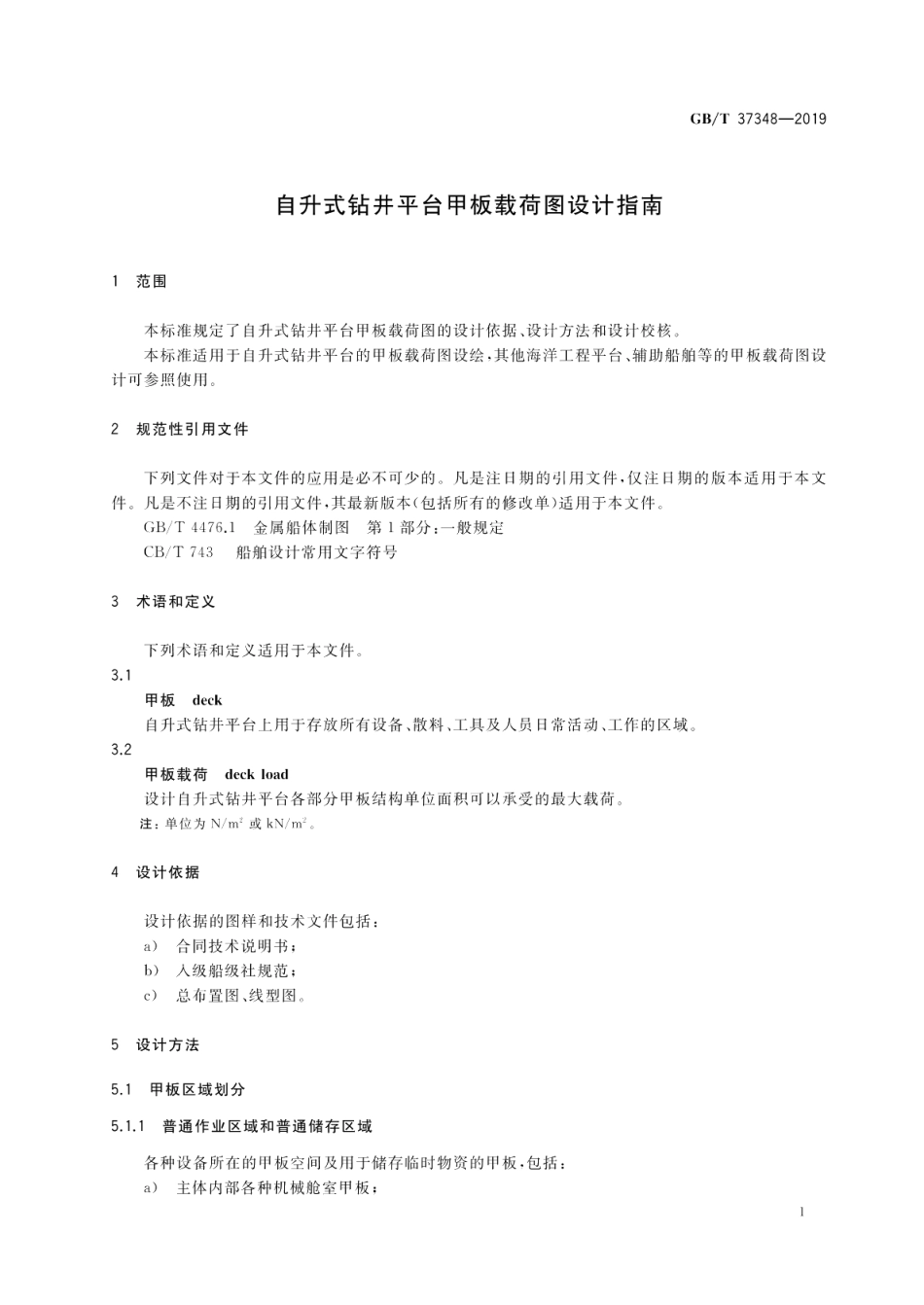

GB/T37348-2019前言本标准按照GB/T1.1-2009给出的规则起草。本标准由全国海洋船标准化技术委员会(SAC/TC12)提出并归口。本标准起草单位：大连船舶重工集团有限公司。本标准主要起草人：石强、刘文民、姜霄翔、张萍、王敏。IGB/T37348-20195.3.4钻井作业特殊功能区域应按装载工况载荷进行设计。5.3.5直升机甲板区域，甲板设计载荷为2000N/m。5.3.6其他储存区域，按式(1)计算：P=PH444(1）式中：P一甲板载荷，单位为牛每平方米(N/m):p7000N/m3:H一物品存放高度，单位为米(m)。5.4图面要求5.4.1绘制甲板载荷图的比例应按照GB/T4476.1的规定，宜采用1：200或1：250。5.4.2图面布置应合理、反映内容清晰、标注准确，文字符号按照CB/T743的规定。5.4.3图面均为同一高度下的甲板俯视图，图面布置应紧凑、匀称、有次序。5.4.4在每一个甲板俯视图上应标明该层甲板垂向距离基线高度值。5.4.5甲板视图仅表示相应的外形轮廓线，不同甲板载荷值用不同图案表示。5.4.6在图面上未表达清楚且要说明的事项，应在附注中叙述，文字应简洁。6设计校核6.1是否满足合同技术说明书中有关要求。6.2是否符合入级船级社规范要求。6.3是否执行了设计依据的图样和技术文件要求。6.4对表述的载荷信息的适用性和准确性作综合评估
