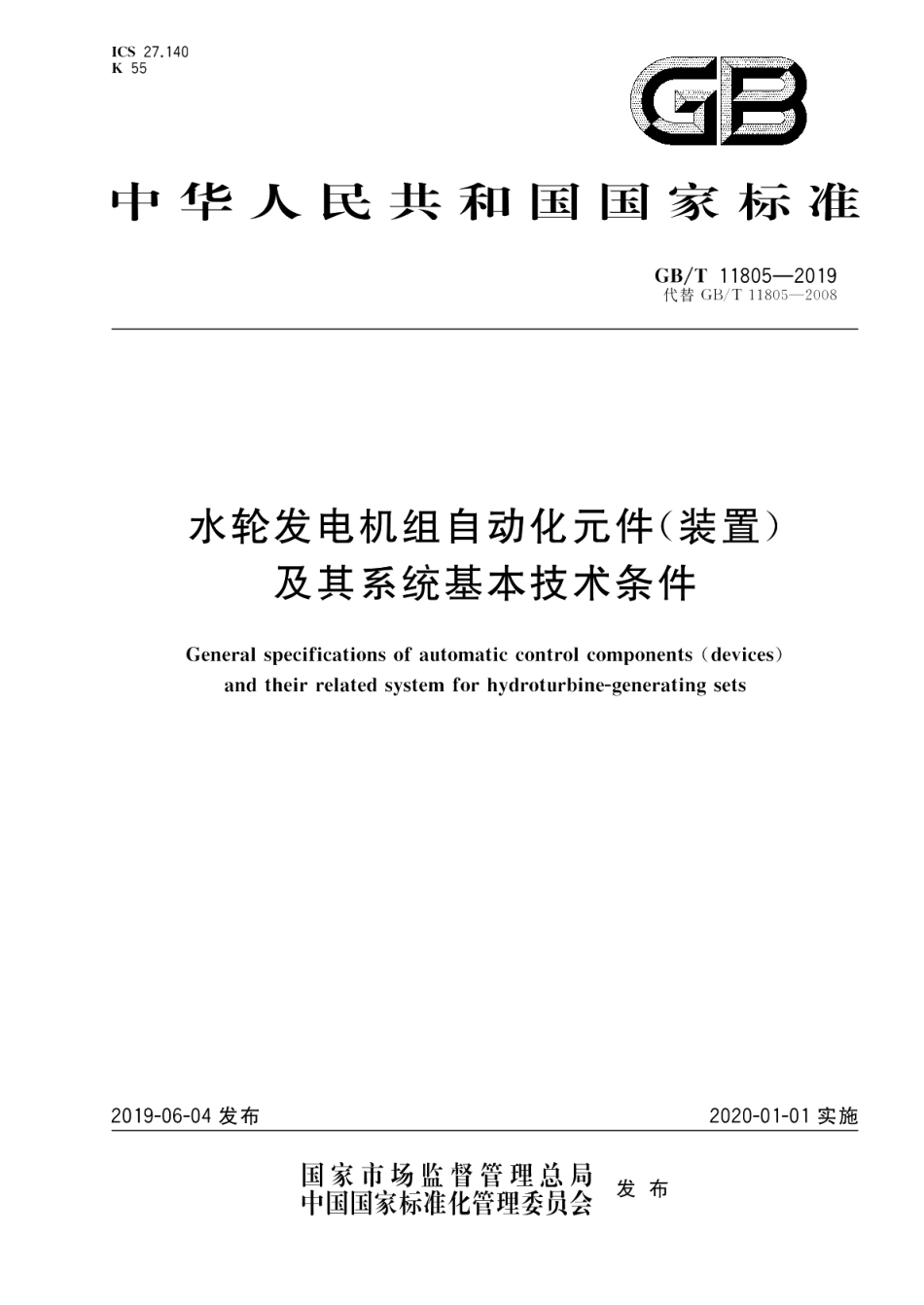

水轮发电机组自动化元件（装置）及其系统基本技术条件 GBT 11805-2019.pdf

GB/T11805-20193术语和定义下列术语和定义适合于本文件。3.1自动化元件（装置）automatic control components(devices)机组开机、运行、停机、备用、事故停机及事故报警所用的自动化元件（装置）。注：不包括电气二次回路、发电机继电保护、励磁系统及中央控制室中需要的自动化元件。3.2信号器annunciator专门监测被测非电量变化是否超限的装置，当被测非电量变化升或降到设定值时，发出开关量信号。注：又称某非电量开关或继电器。通常为无源式。3.3传感器sensor能将被测的非电量按一定规律转换成与之对应的易于精确处理的电量或电参量输出的一种测量装置。注：其中输出为DC4mA20mA,DC1V5V等标准化信号的，称为变送器(transducer)。3.4零转速触点zero speed contact电气转速信号装置从5%额定转速至零转速（在使用中加延时闭合）的触点3.5一级过速触点overspeed contact of first step机械过速开关或电气转速信号装置的110%115%额定转速触点。3.6二级过速触点overspeed contact of second step机械液压过速保护装置或机械过速开关的动作转速触点，即：机组调节保证最大瞬态转速规定值加5%额定转速值的触点。电气转速信号装置的动作转速触点，即：机组调节保证最大瞬态转速规定值加2%额定转速值的触点。注：在抽水蓄能可逆式机组或特殊情况下，也可根据机组实际过速情况，从设备安全的角度，确定动作转速值。3.7过速限制系统overspeedlimit system由机械液压过速保护装置或机械过速开关、电气过速信号及过速限制器组成的防止机组过速（飞逸)的保护系统。3.8过速限制器overspeed limiter由事故配压阀、电磁换向阀及油阀组成（或集成）的，在调速器拒动的情况下，用来迅速切换油路封闭来自调速器主配压阀的油路、将接力器关闭腔直接连通压力油，而将接力器开启腔接通回油的切换装置。3.9最大动作间隔时间maximal actuating interval time元件相邻两次可靠动作之间的最长间隔时间（小时）。2
