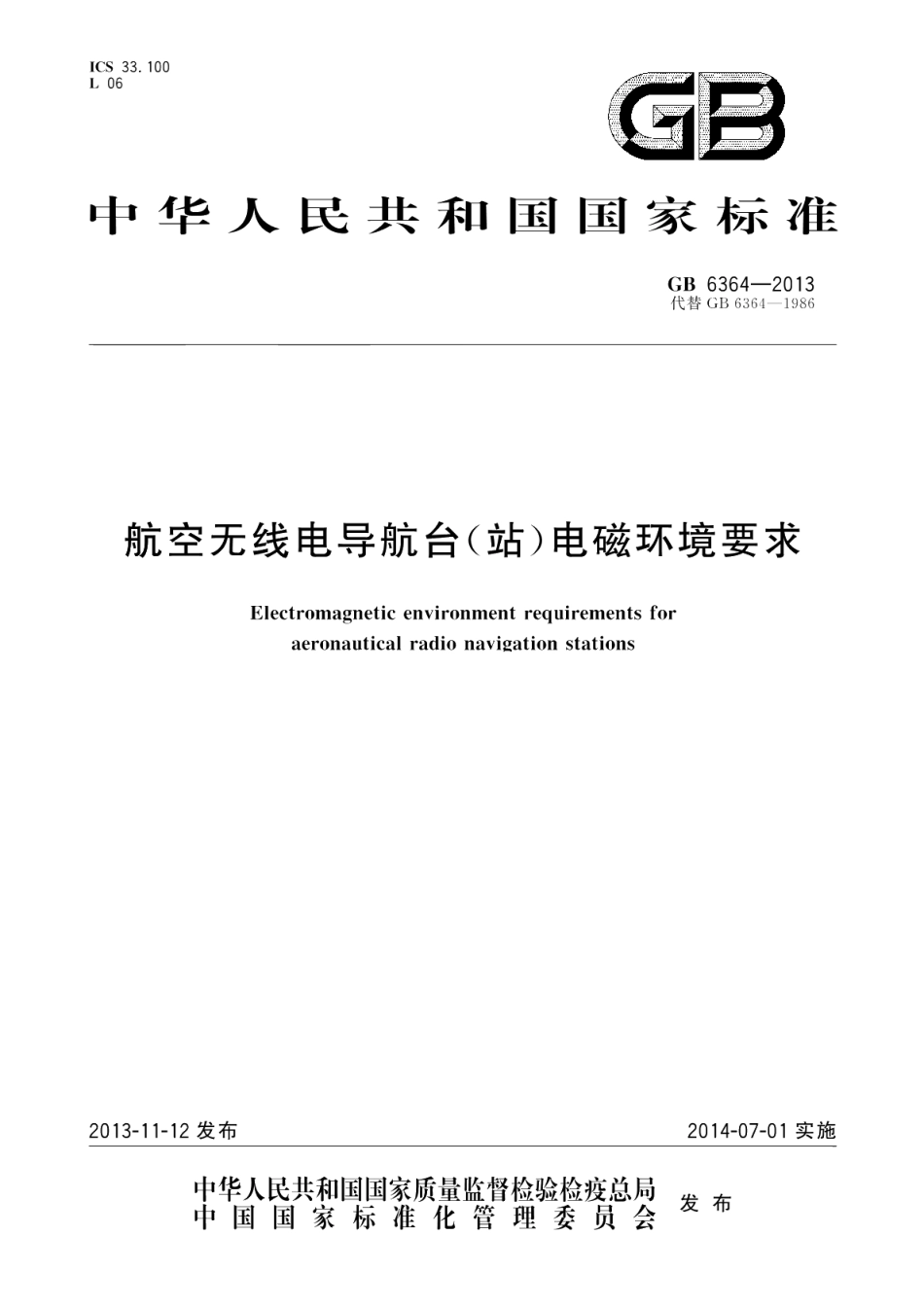

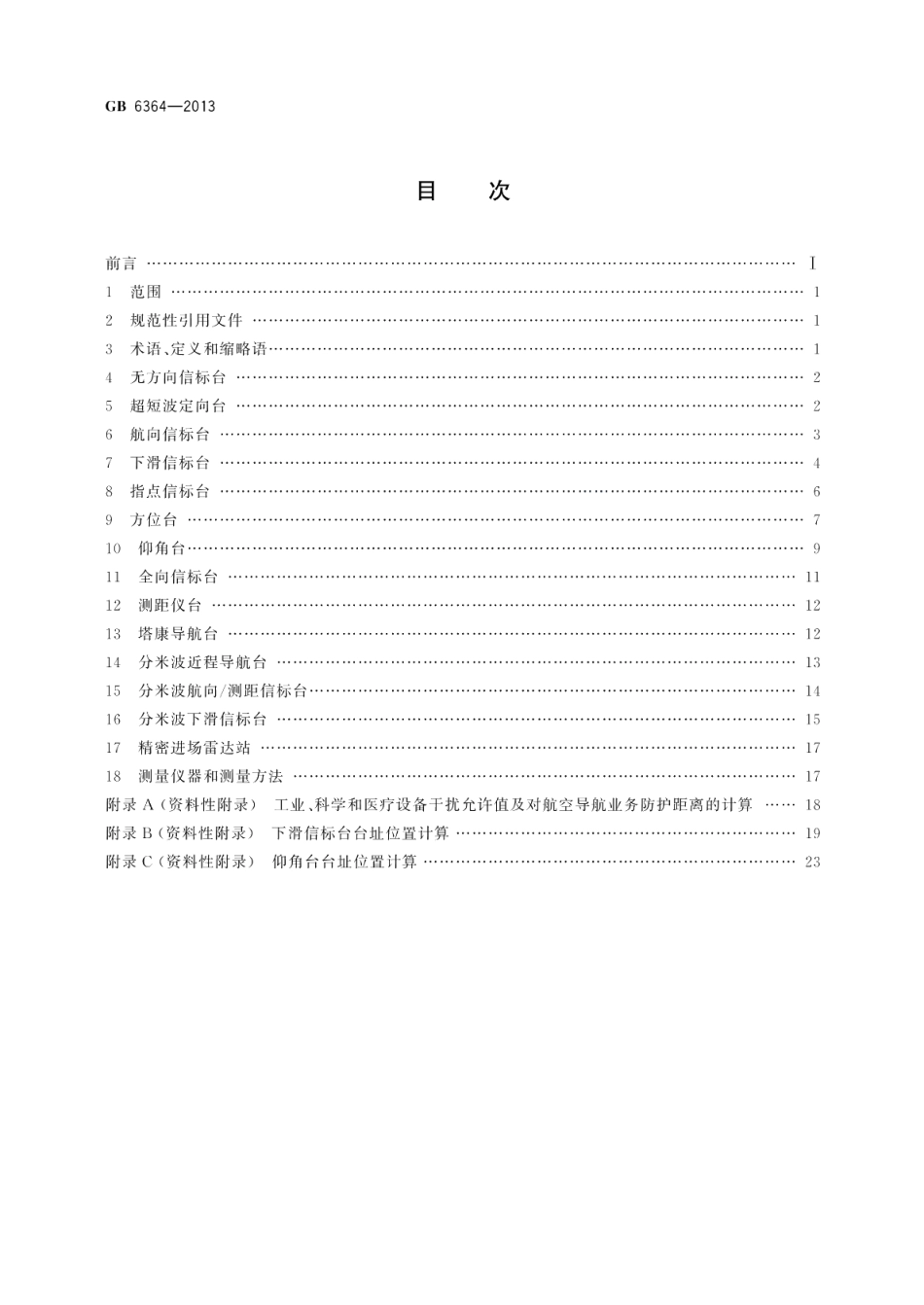

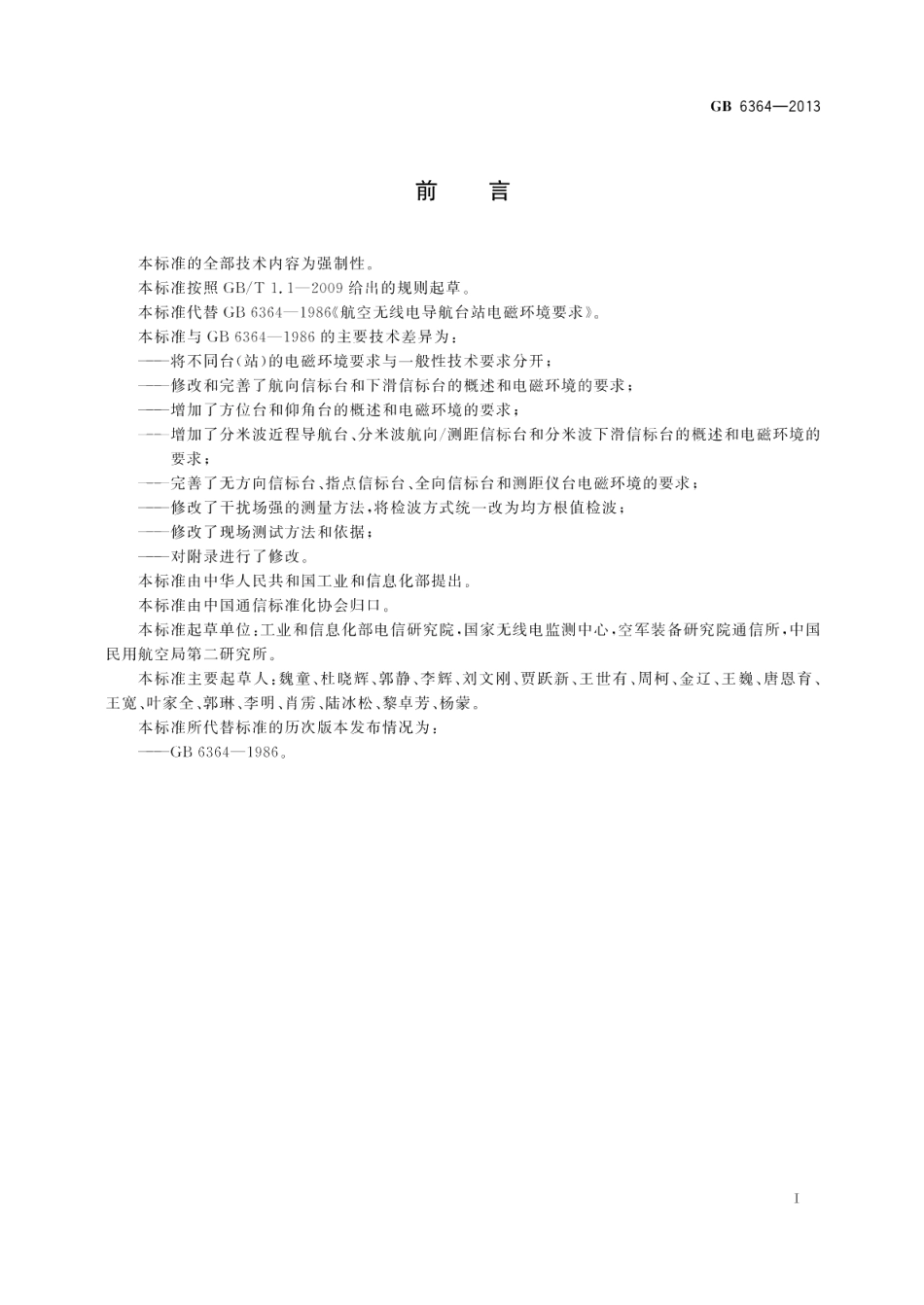

航空无线电导航台（站）电磁环境要求 GB 6364-2013.pdf

GB6364-20134无方向信标台4.1概述4.1.1无方向信标台与机载无线电罗盘配合工作，用以测定航空器与导航台的相对方位角，引导航空器沿预定航路（线）飞行、归航和进近着陆。4.1.2无方向信标台包括机场近距无方向信标台、机场远距无方向信标台和航路（线）无方向信标台。机场近距和远距无方向信标台设置在跑道中线延长线上，距跑道着陆端的距离为900m11100m之间。航路（线）无方向信标台通常设置在航路（线）转弯点，检查点下方。4.1.3无方向信标台工作在150kHz1750kHz频段。4.1.4近距无方向信标台的信号覆盖区半径不小于18.5km,不大于70km(白天)。远距无方向信标台和航路（线）无方向信标台信号覆盖区半径为150km(白天)。4.1.5无方向信标台信号覆盖区内最低信号场强，在北纬30以北为70：V/m(一109dBW/m),在北纬30以南为120uV/m(-104dBW/m)。4.2电磁环境要求4.2.1在无方向信标台信号覆盖区内，对工业、科学、医疗设备干扰的防护率为9dB,对其他各种有源干扰的防护率为15dB。4.2.2以无方向信标天线为中心，半径100m的范围内，地势应平坦、开阔4.2.3无方向信标台场地及其周围宜为导电率高的腐植土或黏土，尽可能不选用砂石或岩石场地。4.2.4无方向信标天线中心点与各种地形地物之间所允许的最小间隔距离见表1。表1无方向信标天线与地形地物之间的最小间距地形地物名称允许间距/m高于3m的树木，建筑物（机房除外）以及公路50铁路、架空低压电力线、通信线缆、110kV以下架空高压输电线150山丘、堤坝300110kV及以上架空高压输电线5004.2.5进人无方向信标台的通信和电力线缆应从距无方向信标天线中心点150m以外埋入地下。4.2.6在无方向信标天线50m以外，不应有超出无方向信标天线中心底部为基准垂直张角3的障碍物。4.2.7对工业、科学、医疗设备的保护间距可按照附录A的推荐方法进行计算。5超短波定向台5.1概述5.1.1超短波定向台是一种具有自动测向装置的无线电定向设备，通过接收机载电台信号，测定航空器的方位，引导航空器归航，辅助航空器进近着陆。超短波定向台通常设置在跑道中线延长线上，亦可与精密进场雷达站配置在一起。5.1.2超短波定向台工作在118MHz-150MHz和225MHz-400MHz频段。5.1.3超短波定向台最低定向信号场强为90：V/m(一107dBW/m2)。5.2电磁环境要求5.2.1超短波定向台对工业、科学、医疗设备干扰的防护率为14dB,对其他有源干扰的防护率为20dB.2
