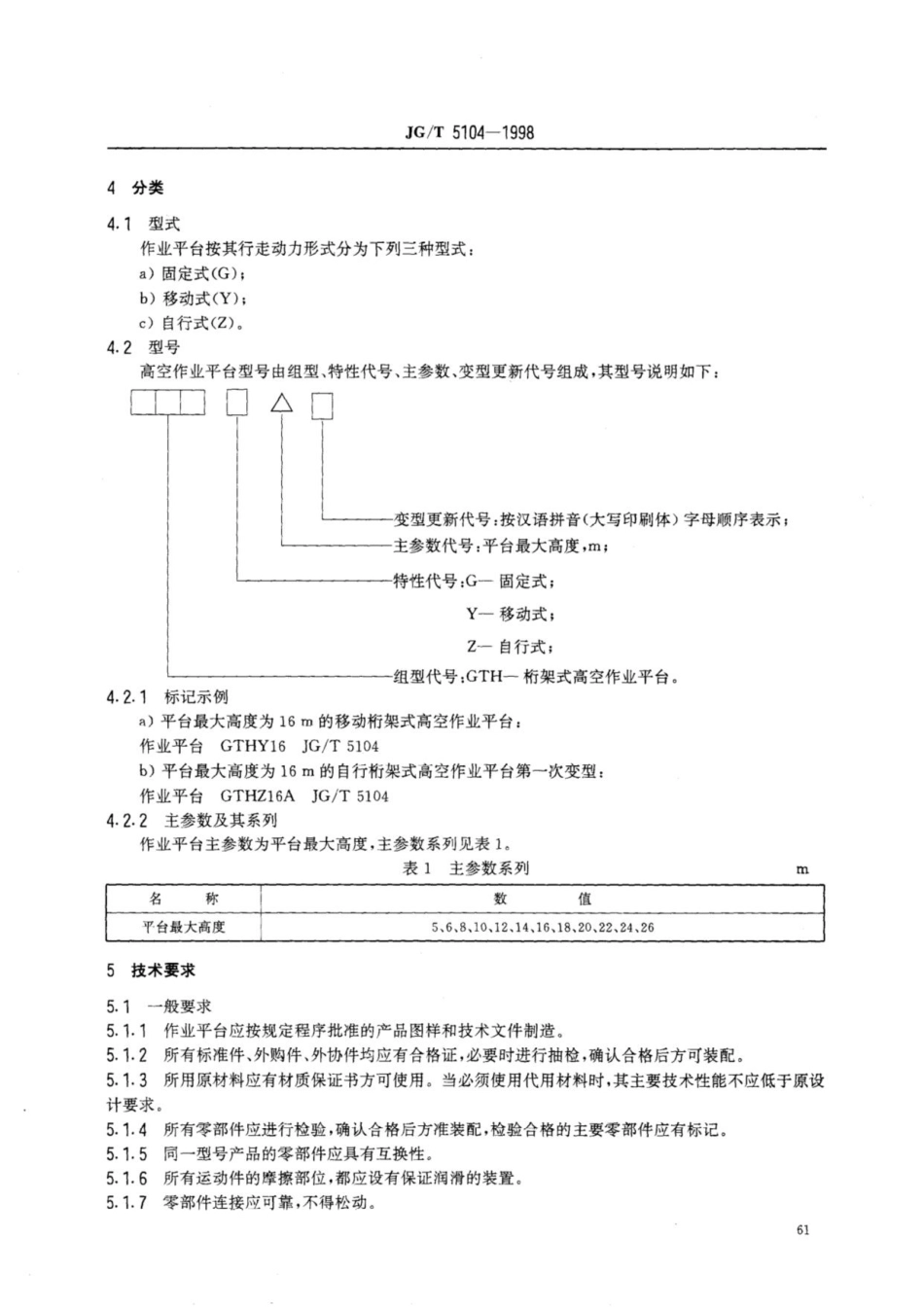

桁架式高空作业平台 JGT 5104-1998.pdf

JG/T5104-1998前言本标准的制定主要参考了国内部分生产厂家的企业标准及美国国家标准ANSIA92.3-1980手动升降作业平台、ANSIA92.6-1979自行式升降作业平台。本标准由建设部标准定额研究所提出。本标准由建设部机械设备与车辆标准技术归口单位北京建筑机械综合研究所归口。本标准起草单位：上海飞机制造厂。本标准参编单位：杭州赛奇工程机械厂、江都建筑机械厂。本标准主要起草人：杨增禧、潘家富、陈建平、应菊娣。本标准委托建设部北京建筑机械综合研究所负责解释。59JG/T5104-19984分类4.1型式作业平台按其行走动力形式分为下列三种型式：a)固定式(G);b)移动式(Y)；c)自行式(Z).4.2型号高空作业平台型号由组型、特性代号、主参数、变型更新代号组成，其型号说明如下：变型更新代号：按汉语拼音（大写印刷体）字母顺序表示；主参数代号：平台最大高度，m:特性代号：G一固定式；Y一移动式；Z一自行式：组型代号：GTH一桁架式高空作业平台。4.2.1标记示例a)平台最大高度为16m的移动桁架式高空作业平台：作业平台GTHY16JG/T5104b)平台最大高度为16m的自行桁架式高空作业平台第一次变型：作业平台GTHZ16AJG/T51044.2.2主参数及其系列作业平台主参数为平台最大高度，主参数系列见表1。表1主参数系列m名称数值平台最大高度5、6、8、10、12、14、16、18、20、22、24、265技术要求5.1一般要求5.1.1作业平台应按规定程序批准的产品图样和技术文件制造。5.1.2所有标准件、外购件、外协件均应有合格证，必要时进行抽检，确认合格后方可装配。5.1.3所用原材料应有材质保证书方可使用。当必须使用代用材料时，其主要技术性能不应低于原设计要求。5.1.4所有零部件应进行检验，确认合格后方准装配，检验合格的主要零部件应有标记。5.1.5同一型号产品的零部件应具有互换性。5.1.6所有运动件的摩擦部位，都应设有保证润滑的装置。5.1.7零部件连接应可靠，不得松动。61
