结构用集成材木质复合层板 GBT 38070-2019.pdf

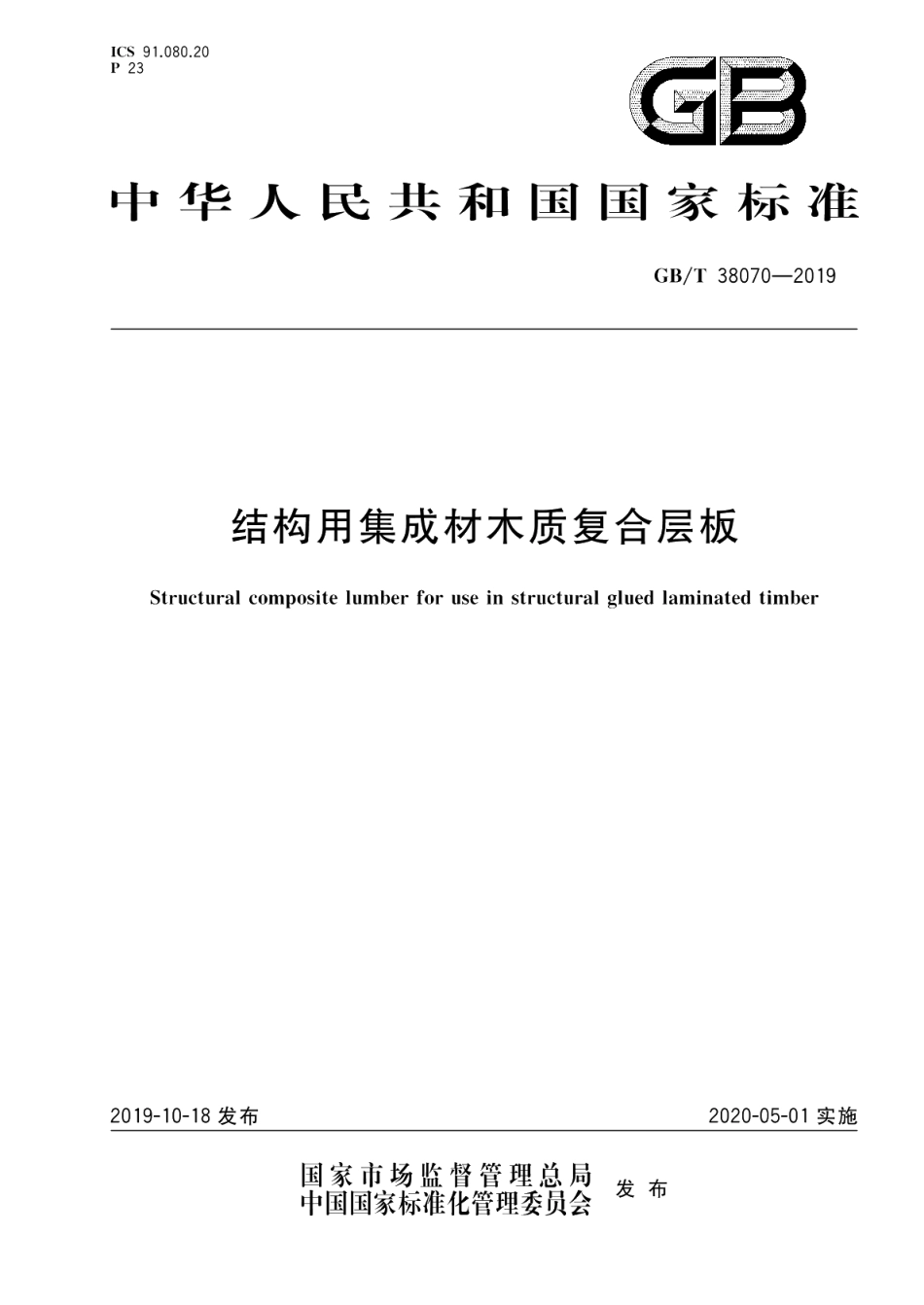

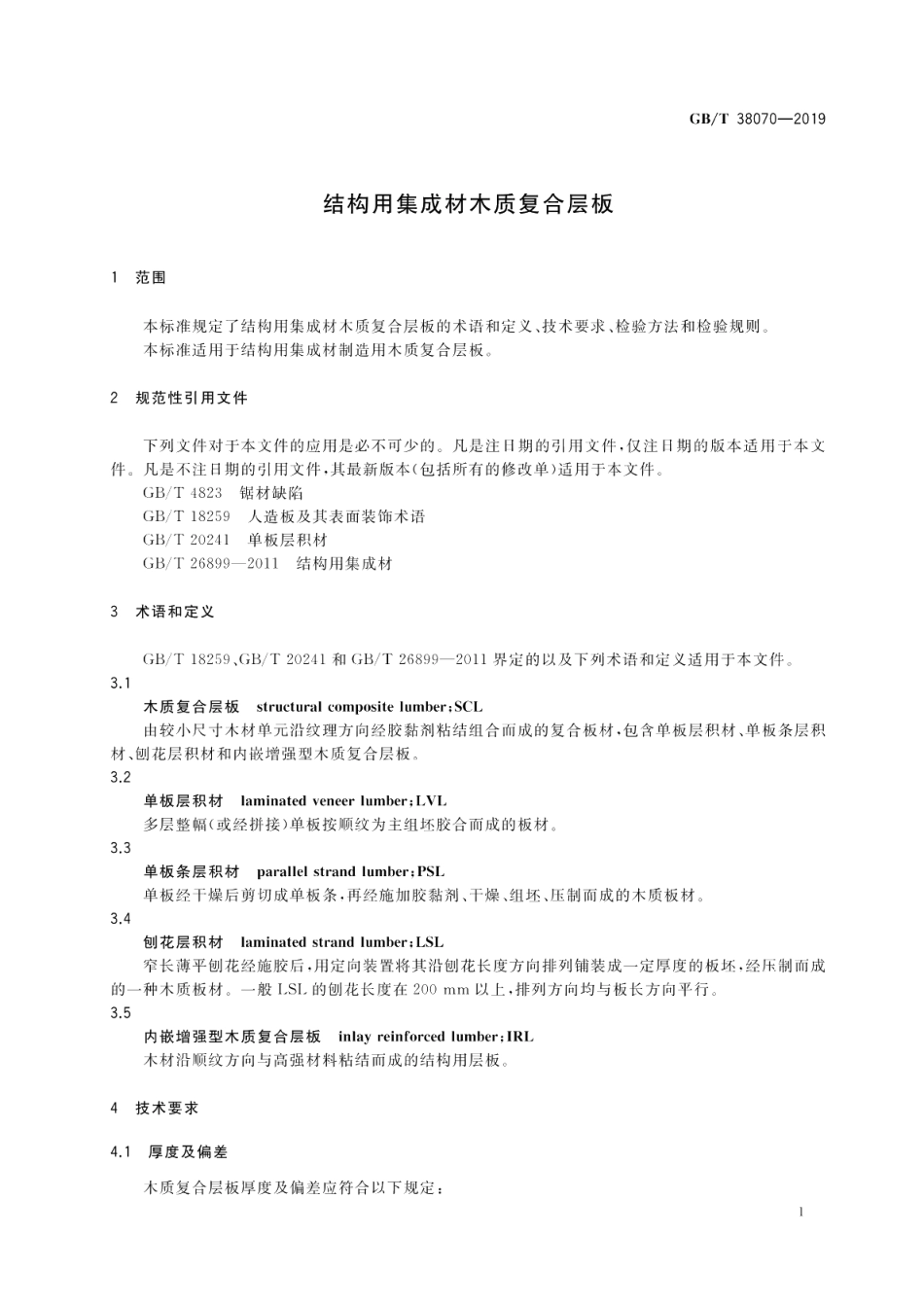

ICS91.080.20P23GB中华人民共和国国家标准GB/T38070-2019结构用集成材木质复合层板Structural composite lumber for use in structural glued laminated timber2019-10-18发布2020-05-01实施国家市场监督管理总局中国国家标准化管理委员会发布GB/T38070-2019层板的最终加工厚度不超过50mm。层板任意1000mm长度范围内厚度的最大偏差不超过0.1 mm。层板横截面宽度方向上的厚度偏差应小于宽度的0.15%，任何情况下都不能大于0.3mm。4.2弯曲变形木质复合层板弯曲变形应符合表1的要求。表1木质复合层板弯曲变形质量要求项目要求弓弯（顺弯）每米长度矢高不大于5mm弯曲变形侧弯（横弯）每米长度矢高不大于4mm翘曲（翘弯）每米长度范围内板材宽度方向上每25mm不超过1mm4.3力学性能4.3.1顺纹抗拉强度在75%置信水平下，木质复合层板抗拉强度的5%分位值应不小于表2所示的相应等级数值。表2木质复合层板强度等级单位为兆帕层板等级抗拉强度5%分位值抗弯弹性模量G3034.615860G2832.315860G2629.913800G2427.712410G2225.312410G2023.0117204.3.2抗弯弹性模量在不低于95%置信水平下，木质复合层板的平均抗弯弹性模量不小于表2中的数值。4.4防潮性能4.4.1减压-加压剥离对于LVL和IRL,第一循环浸渍剥离性能测试结束后，构件的胶缝剥离率不应大于5%（阔叶材的剥离率不大于8%)；当进行第二循环后，则其剥离率不应大于10%。4.4.2吸水厚度膨胀率对于PSL或LSL,测量其浸水24h后的厚度膨胀，24h吸水厚度膨胀率不应超过25%，试件吸水后重新干燥，不可恢复厚度膨胀率不超过10%。2GB/T38070-20195检验方法5.1抽样方法5.1.1木质复合层板抗弯弹性模量，每种规格尺寸和类型，采用随机抽样的方法，每组不少于30个。5.1.2木质复合层板的减压-加压剥离和吸水厚度膨胀率试验的抽样方法，见表3。表3抽样方法层板数量层板样本数量90e91-280281500135011200201201325.2厚度偏差长度方向的厚度偏差：试件长度为1000m,每侧在试件长度方向上至少测量4处，其中靠近试件端部的2个测点距离试件端部20mm,每侧各测点距离试件边部20mm,每侧各测点沿试件长度方向平均布置：采用千分尺测量，精确至0.01m:应以一侧中测点间差值最大值为该试件长度方向的厚度偏差。见图1。宽度方向的厚度偏差：试件的宽度为集成材中木质复合层板的实际宽度，在试件宽度方向上，距离试件边部和端部分别为20mm处进行测量，在试件长度方向连续测量至少5个截面，每2个相邻截面距离200mm:采用千分尺测量，精确至0.01mm:应以一截面中测点间差值最大值为该试件宽度方向的厚度偏差。见图1。单位为毫米201000图1厚度偏差测量图5.3弯曲变形试件的宽度和厚度与集成材中层板的宽度和厚度相同，按照GB/T4823中的规定进行。3
