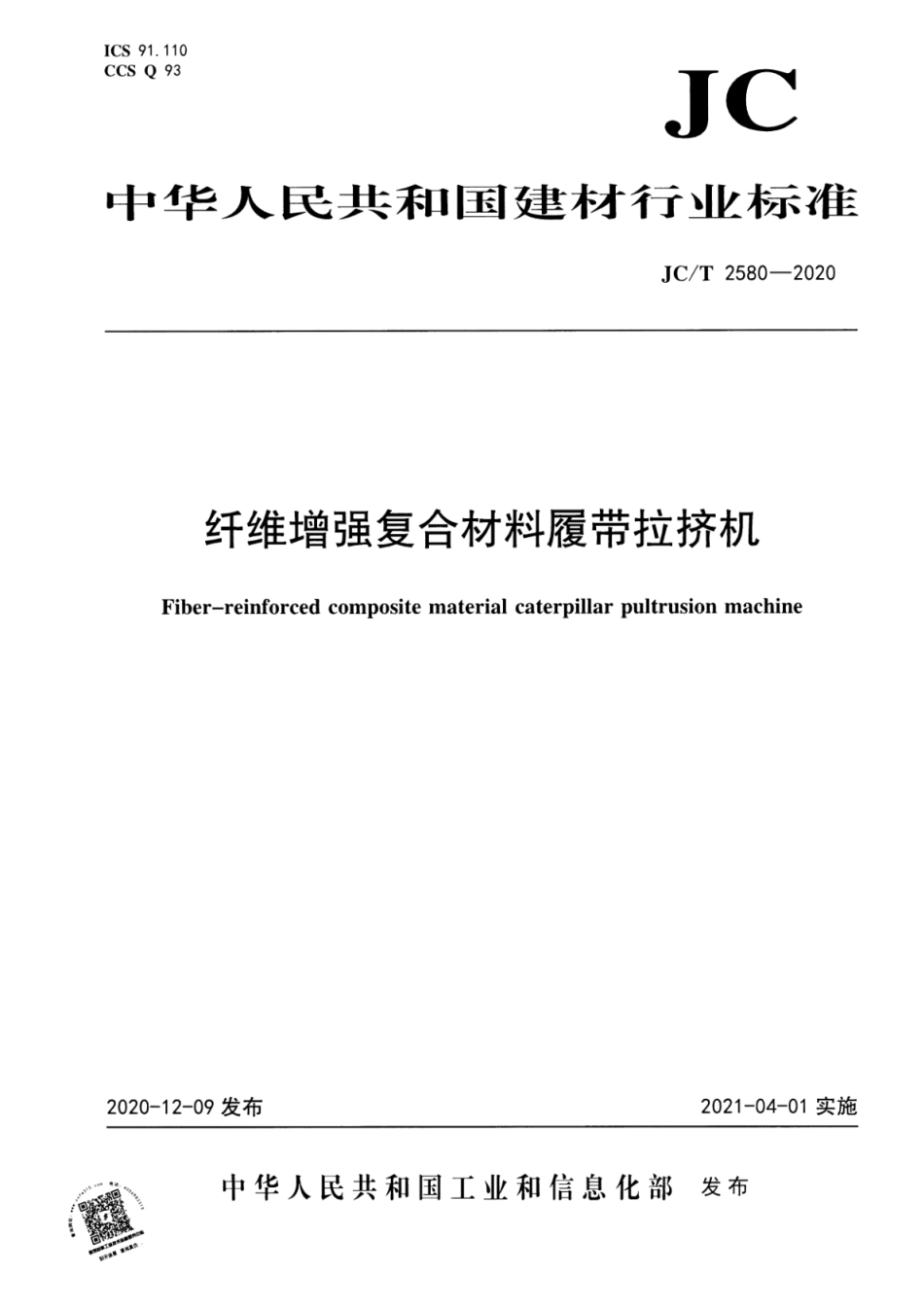

纤维增强复合材料履带拉挤机 JCT 2580-2020.pdf

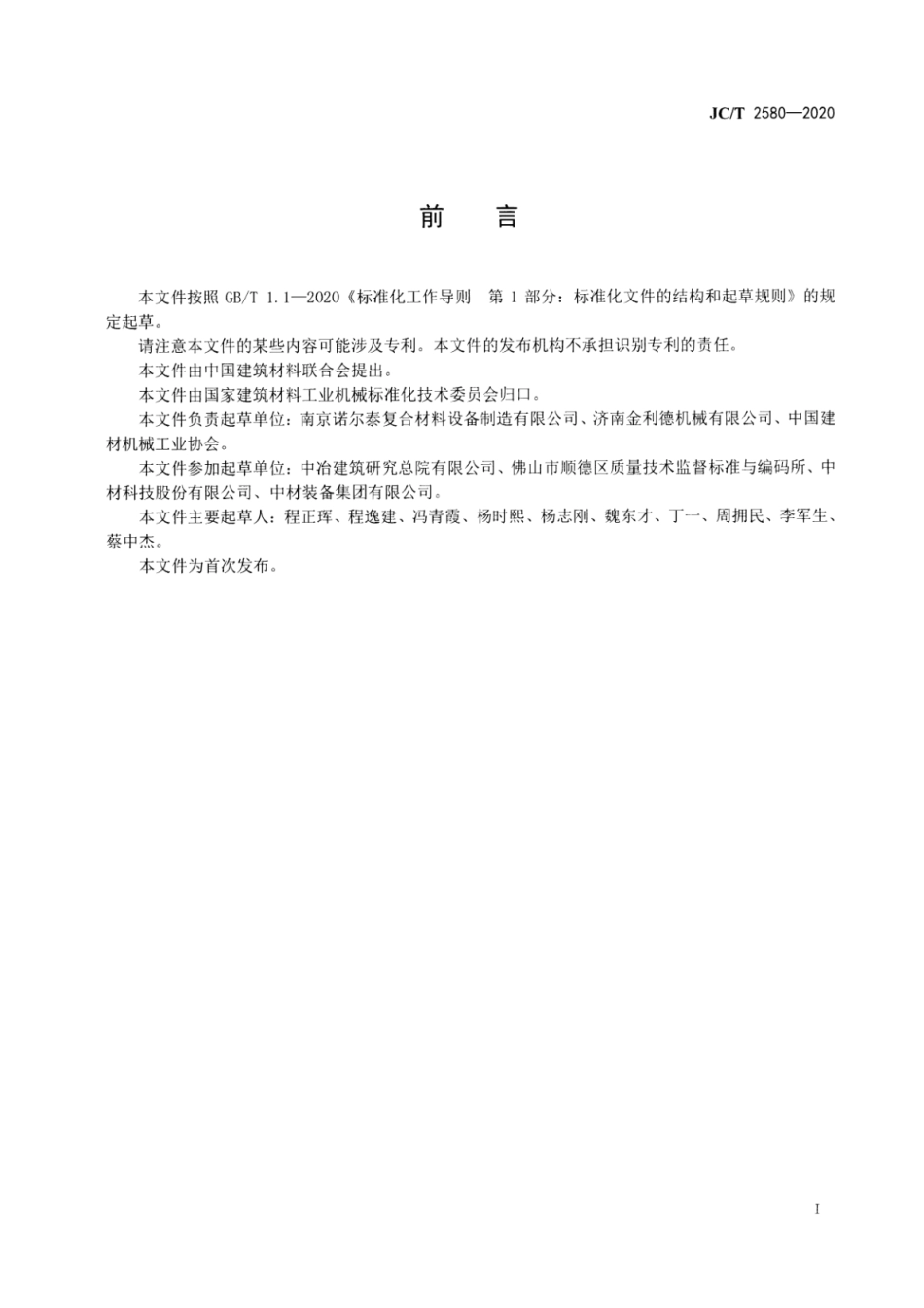

JC/T2580-2020前言本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国建筑材料联合会提出。本文件由国家建筑材料工业机械标准化技术委员会归口。本文件负责起草单位：南京诺尔泰复合材料设备制造有限公司、济南金利德机械有限公司、中国建材机械工业协会。本文件参加起草单位：中冶建筑研究总院有限公司、佛山市顺德区质量技术监督标准与编码所、中材科技股份有限公司、中材装备集团有限公司。本文件主要起草人：程正珲、程逸建、冯青霞、杨时熙、杨志刚、魏东才、丁一、周拥民、李军生、蔡中杰。本文件为首次发布。IJC/T2580-20205.1.5焊接接头的尺寸偏差应不低于JC/T532一2007的表3中C级的规定，角度偏差应不低于JC/T532一2007的表4中C级的规定。5.2整机性能5.2.1拉挤机的额定牵引力、夹持力应符合表1的规定。5.2.2拉挤机牵引速度可调范围应符合表1的规定。5.2.3拉挤机的夹持宽度、最小夹持高度应符合表1的规定。5.2.4履带回转夹持总成应转动灵活，不应有卡滞与干涉现象。5.2.5拉挤机的指示装置、选择开关、按钮应排列整齐、操作灵活，并有明显的功能标识。5.2.6拉挤机的加热温度应可调，加热温度最高应能达到250。温度的控制误差2。5.2.7上下夹持条应运行平稳，无卡滞现象。5.2.8拉挤机宜配置智能控制系统，具有显示牵引力、气压、温度、速度的功能，人机界面友好。5.3主要零部件5.3.1气缸夹持气缸应符合JB/T5923的规定。5.3.2夹持导向轴5.3.2.1导向轴钢材的力学性能不应低于GB/T699一2015中45钢的规定，并进行调质处理。5.3.2.2导向轴的表面粗糙度Ra为0.4um,圆柱度应不大于0.025mm。5.3.3上下夹持板上下夹持板钢材的力学性能不应低于GB/T700一2006中Q235的规定。5.3.4夹持条夹持条材质应满足夹持力要求，宜采用聚氨酯的材质制造，夹持条的邵氏硬度A应不低于80：拉伸强度应不低于40MPa。5.3.5链传动拉挤机采用链传动，链条应符合GB/T1243的规定。5.4外观5.4.1拉挤机的涂漆与防锈应符合JC/T402的规定。5.4.2拉挤机外表面应光滑平整，无明显凹凸不平现象。5.4.3机架焊接表面质量不应低于JC/T532一2007表2中级的规定。5.5装配与安装5.5.1模具安装平台的中心线与牵引夹持的中心线应重合，偏差不超过1mm。5.5.2牵引机构中履带的夹持应运行平稳、灵活，无卡阻现象。5.5.3上下履带的运行速度应一致，偏差应不大于1%。5.5.4履带上、下夹持条工作面平行度的公差为3mm。5.5.5履带上、下夹持条工作面中心线纵向的公差为1mm。
