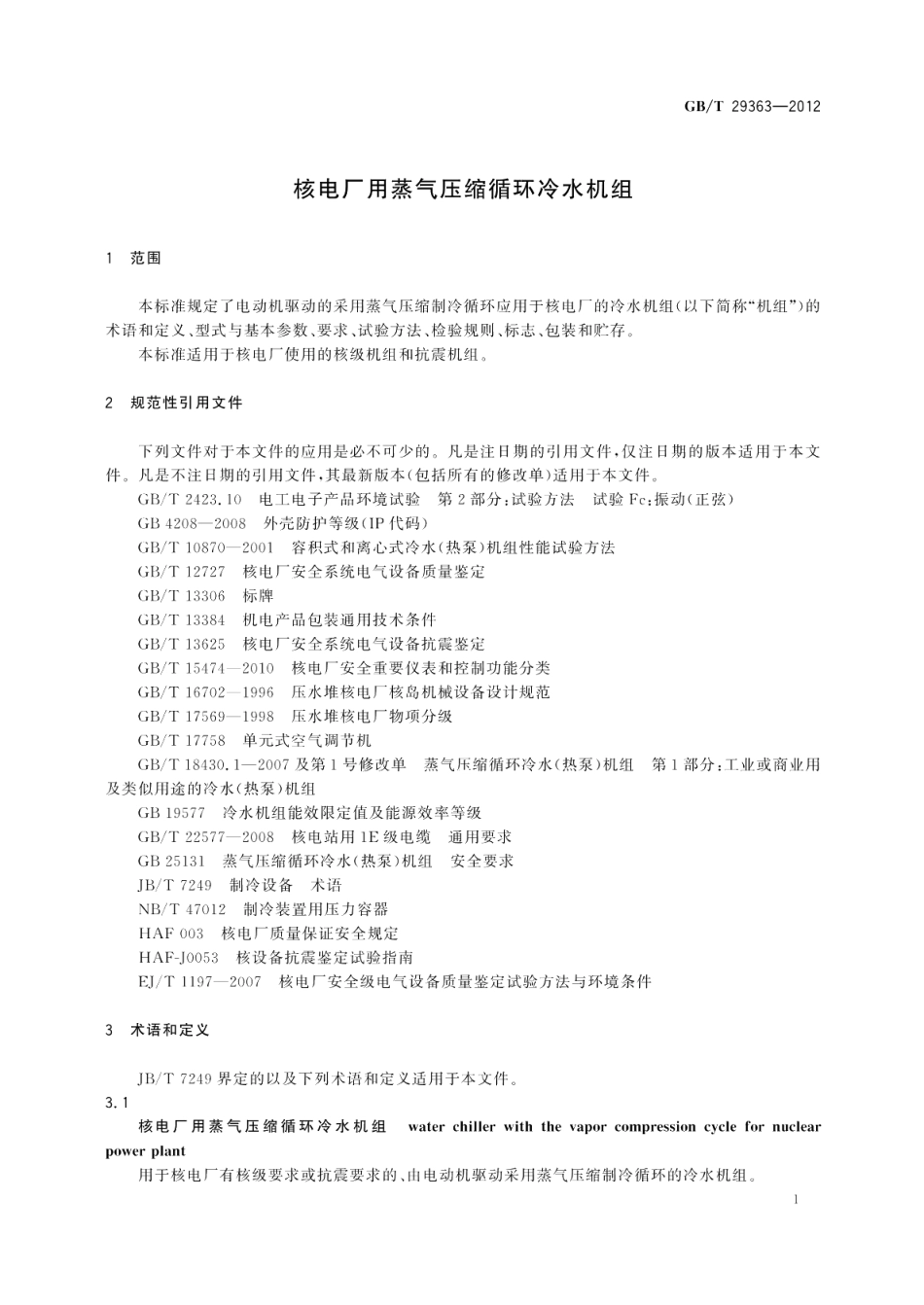

GB/T29363-20123.2核级机组nuclear grade water chiller“核级”为“核安全级”的简称，“核级机组”为“核安全级冷水机组”的简称核级机组是指核电厂各工况下都需要运行的、向涉及核安全的重要的通风系统提供冷源的、对核安全有重要作用的冷水机组。机械设备核安全等级、抗震类别和规范等级的划分参见GB/T17569一1998，电气、仪控设备的安全等级的划分参见GB/T15474一2010，电气设备质量鉴定程序的划分参见EJ/T1197一2007。根据以上划分要求，本标准定义的“核级机组”的机械设备核安全等级为3级，整机抗震类别为1类，蒸发器、冷凝器的规范等级为3级，启动柜安全等级为1E级，控制柜安全等级为C,电气设备的质量鉴定等级为K3类。3.3抗震机组anti-seismic units在核电厂所有与安全有关的机械和电气设备，包括安全1、2、3、LS级的机械设备和1E级的电气设备都被定为抗震1类的设备。抗震1类的设备和部件按其要求不同，可分为以下3类：a)在安全停堆地震(SSE)引起的荷载作用下，应保持其完整性和密封性的设备属于1I类：b)专用安全设施及其支持系统中的非能动设备，当受到SSE荷载作用时需保持其功能的设备属于1F类（例如：冷水机组中的冷凝器、蒸发器、油分离器等）：c)在安全停堆地震(SSE)引起的荷载作用下，仍要求能运转且保持其安全功能的能动设备属于1A类（例如：冷水机组中的压缩机、电机、油泵和能动阀门等）。没有核安全级的要求，但有抗震要求的设备（包括机械设备和电气设备）仍按上述3类(1I、1F、1A)进行划分。本标准所定义的“抗震机组”是指无核安全级要求，但有抗震要求的冷水机组。3.4安全停堆地震safe shutdown earthquake(SSE)按GB13625的定义，SSE是指采用历史上可能出现的最大地震加上安全裕度而定出的假想地震。3.5运行基准地震operating basis earthquake(OBE)按GB13625的定义，()BE是指在该地震等级下，反应堆仍能继续运行。3.6LOCA失水事故loss of coolant accident(LOCA)是指核反应堆中的冷却剂丧失的事故。4型式与基本参数4.1型式4.1.1按制冷压缩机型式分类：一开启式：半封闭式：全封闭式4.1.2按制冷压缩机类型分类：一离心式：螺杆式：2GB/T29363-2012一活塞式；涡旋式。4.1.3按制冷运行放热侧热交换方式分类：一水冷式：一风冷式。4.1.4按核电厂的要求分类：核级机组：抗震机组。4.2型号机组型号的编制方法，可由制造商自行编制，但型号中应体现本标准名义工况下机组的制冷量。4.3基本参数4.3.1机组的型式及功能机组的型式及功能见表1。表1机组的型式及功能型式功能水冷式水冷单冷式风冷式风冷单冷式4.3.2工况4.3.2.1名义工况机组的名义工况见表2。表2名义工况时的温度/水流量使用侧热源侧（或放热侧）冷水水冷式风冷式水流量出口水温进口水温水流量干球温度湿球温度mf(hkW)m*/(hkW)0.1438350.136354.3.2.2名义工况的其他规定名义工况的其他规定如下：)机组名义工况时的蒸发器和冷凝器水侧污垢系数为0.086mkW,新机组蒸发器和冷凝器水侧被认为是清洁的，测试时污垢系数应考虑为0m/kW,性能测试时应按GB/T18430.1一2007附录C的方法模拟污垢系数：b)大气压力为101kPa。3
