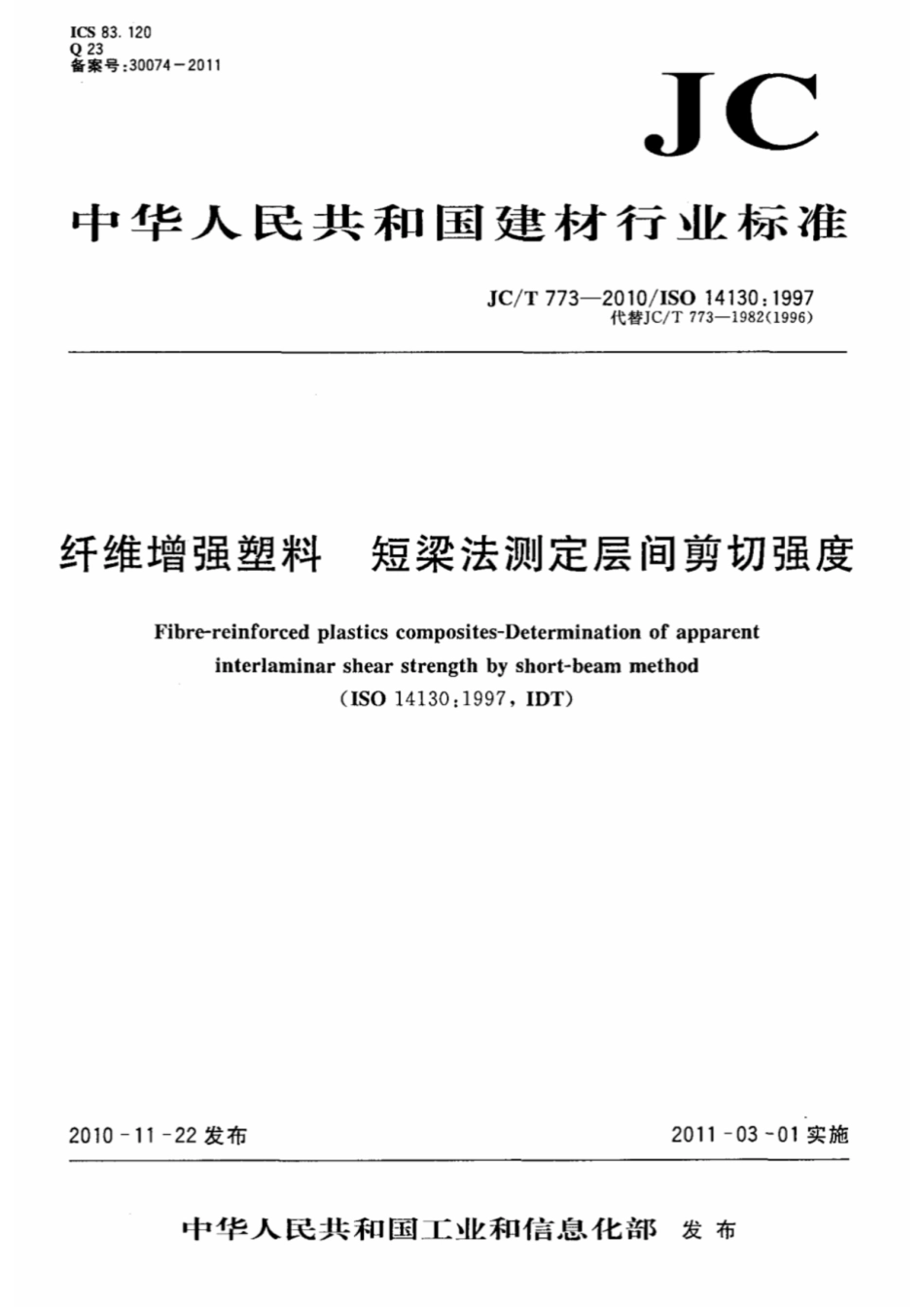

纤维增强塑料 短梁法测定层间剪切强度 JCT 773-2010.pdf

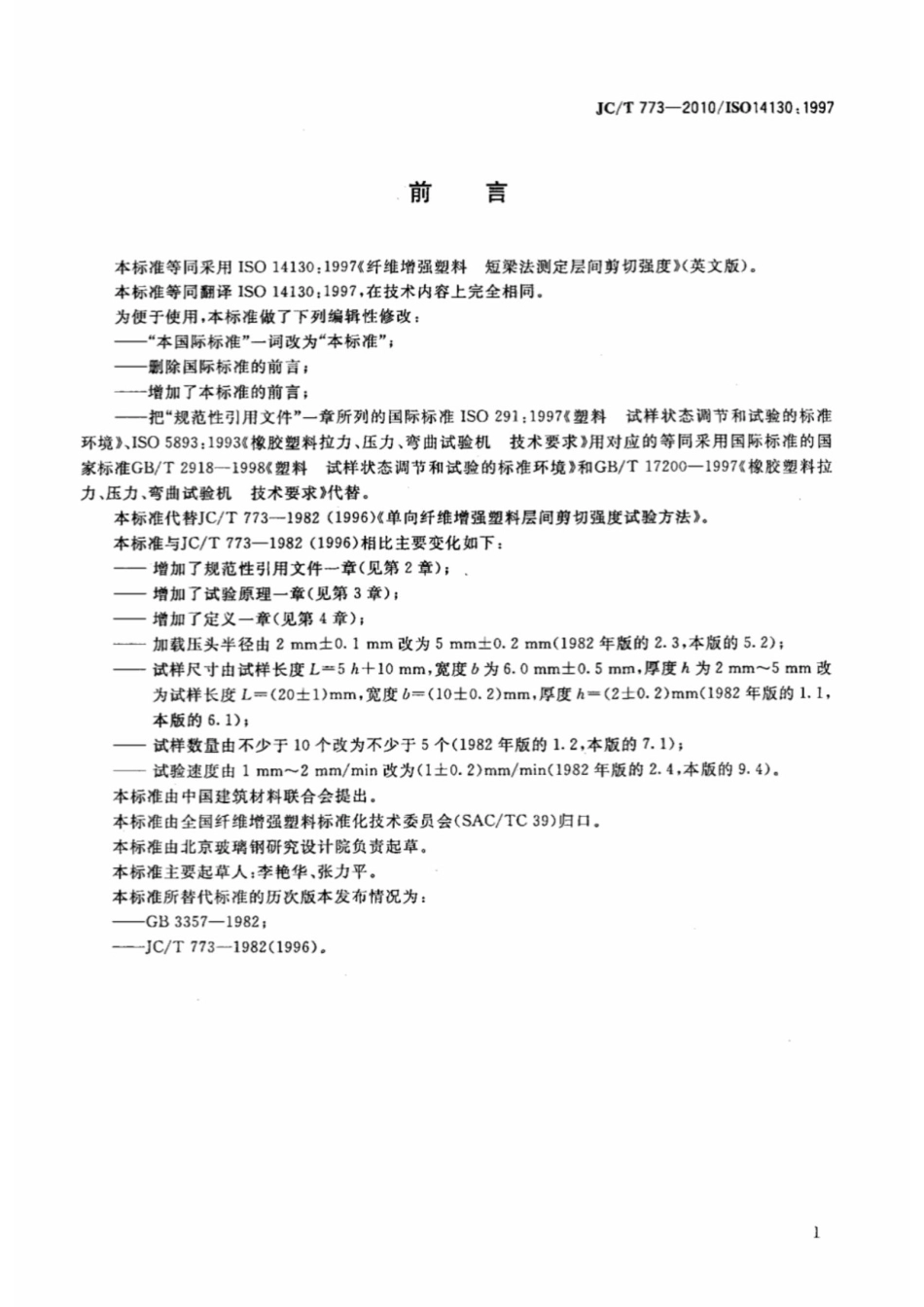

JC/T773-2010/1S014130:1997前言本标准等同采用1S014130:1997纤维增强塑料短梁法测定层间剪切强度（英文版）。本标准等同翻译1S014130:1997,在技术内容上完全相同。为便于使用，本标准做了下列编辑性修改：一“本国际标准”一词改为“本标准”；别除国际标准的前言；增加了本标准的前言：把“规范性引用文件”一章所列的国际标准1S0291:1997塑料试样状态调节和试验的标准环境、IS05893:1993橡胶塑料拉力、压力、弯曲试验机技术要求用对应的等同采用国际标准的国家标准GB/T2918一1998塑料试样状态调节和试验的标准环境和GB/T17200一1997橡胶塑料拉力、压力、弯曲试验机技术要求代替。本标准代替JC/T773一1982(1996)单向纤维增强塑料层间剪切强度试验方法。本标准与JC/T773一1982(1996)相比主要变化如下：增加了规范性引用文件一章（见第2章）；增加了试验原理一章（见第3章）：增加了定义一章（见第4章）：加载压头半径由2mm土0.1mm改为5mm士0.2mm(1982年版的2.3，本版的5.2)：试样尺寸由试样长度L=5h十10mm,宽度b为6.0mm土0.5mm,厚度h为2mm5mm改为试样长度L=(20士1)mm,宽度b=(10士0.2)mm,厚度h=(2士0.2)mm(1982年版的1.1，本版的6.1)：试样数量由不少于10个改为不少于5个(1982年版的1.2，本版的7.1)；试验速度由1mm2mm/min改为(1士0.2)mm/min(1982年版的2.4，本版的9.4).本标准由中国建筑材料联合会提出。本标准由全国纤维增强塑料标准化技术委员会(SAC/TC39)归口，本标准由北京玻璃钢研究设计院负责起草。本标准主要起草人：李艳华、张力平。本标准所替代标准的历次版本发布情况为：-GB33571982:JC/T773-1982(1996).
