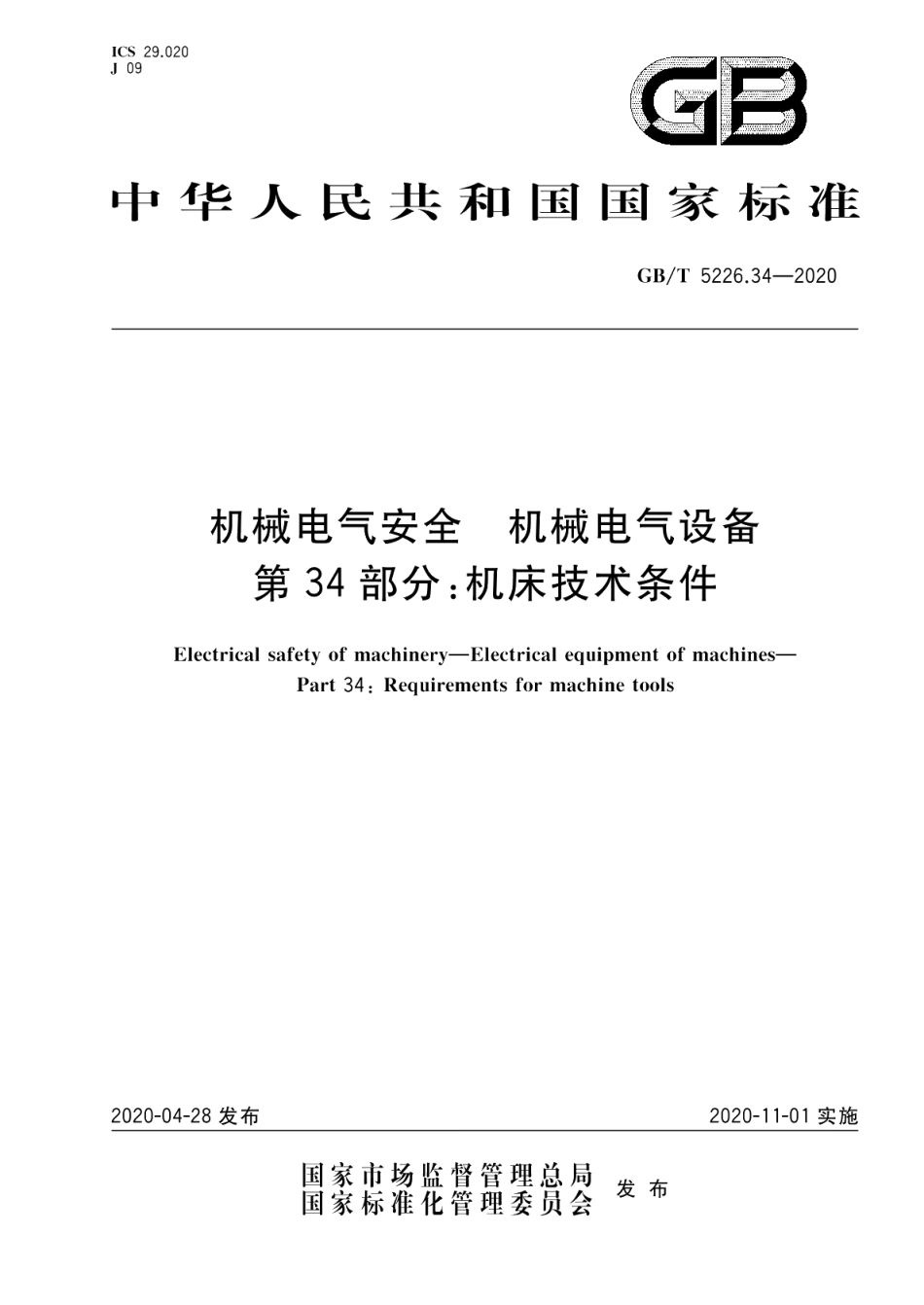

机械电气安全 机械电气设备 第34部分：机床技术条件 GBT 5226.34-2020.pdf

GB/T5226.34-2020前言GB/T5226机械电气安全机械电气设备分为以下部分：第1部分：通用技术条件；第6部分：建设机械技术条件；第7部分：工业机器人技术条件；第11部分：电压高于1000Va.c.或1500Vd.c.但不超过36kV的高压设备的技术条件；第31部分：缝纫机、缝制单元和缝制系统的特殊安全和EMC要求；一第32部分：起重机械技术条件；第33部分：半导体设备技术条件：第34部分：机床技术条件；本部分为GB/T5226的第34部分。本部分按照GB/T1.1-2009给出的规则起草。本部分由中国机械工业联合会提出。本部分由全国工业机械电气系统标准化技术委员会(SAC/TC231)归口。本部分起草单位：北京机床研究所有限公司、浙江省机电产品质量检测所、广东产品质量监督检验研究院、浙江凯达机床股份有限公司、科德数控股份有限公司、中国质量认证中心、北京精雕科技集团有限公司、山东莱恩光电科技有限公司、广东今科机床有限公司。本部分主要起草人：黄祖广、杜量、薛瑞娟、陈建明、黄麟、李志宏、何宇军、蒋峥、王江东、李国学、任壮喜、胡进方、邝锦富、张玉洁。GB/T5226.34-2020机械电气安全机械电气设备第34部分：机床技术条件1范围GB/T5226的本部分规定了机床电气设备及系统（简称“电气设备”）安全与验收的技术要求。本部分适用于机床电气设备及系统。注1：本部分所指的机床电气设备及系统一般包括金属切削机床、木工机床、锻压机床等的电气设备及系统下面给出了机床的示例，但不限于所给出的示例：)车床（包括：没有数控系统或带有限功能数控系统的手工操作的车床.数控机床，数控车床和车削中心，单或多主轴自动车床)：b)铣床（包括：镗床）：e)加工中心：d)刨床：e)钻床：f)磨床：g)齿轮加工机床：h)激光加工机床：)电加工机床（不包括放电电路部分：)冷金属锯切机床：k)剪板机床：)液压折弯机床：m)液压、气动压力机床：)将电能直接作为工具的电路应不在本部分范围之内。注2：本部分所指的电气设备包括机床电气设备、电子设备和可编程序电子设备，系统包括电气控制系统和数字控制系统（数控系统）。注3：本部分所述的电气设备及系统是从机床电气设备的电源引入处开始的。注4：本部分适用的电气设备及系统及其部件，其标称电压不超过AC1000V或DC】500V,额定颜率不超过200Hz2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T755一2008旋转电机定额和性能(IEC60034-1:2004,IDT)GB/T4026一2019人机界面标志标识的基本和安全规则设备端子、导体终端和导体的标识(IEC60445:2017,IDT)GB/T4205一2010人机界面标志标识的基本和安全规则操作规则(IEC60447:2004,IDT)GB/T5226.1一2019机械电气安全机械电气设备第1部分：通用技术条件(IEC60204-1:2016,IDT)GB/T12668.501一2013调速电气传动第5-1部分：安全要求电气、热和能量(1E61800-5-1:2007,IDT)
