机动车尾气净化用复合氧化物陶瓷粉体老化性能的检测方法 JCT 2398-2017.pdf

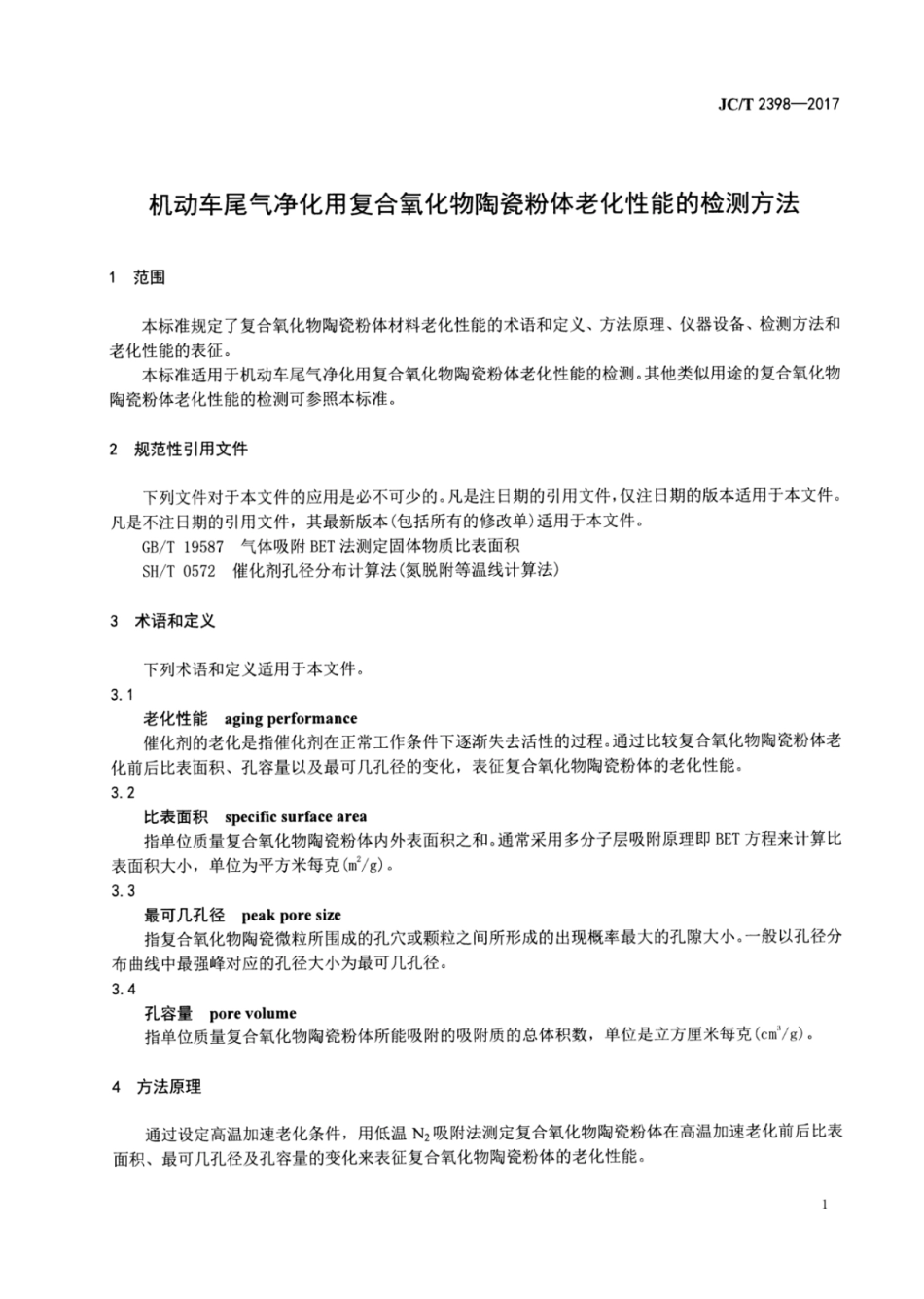

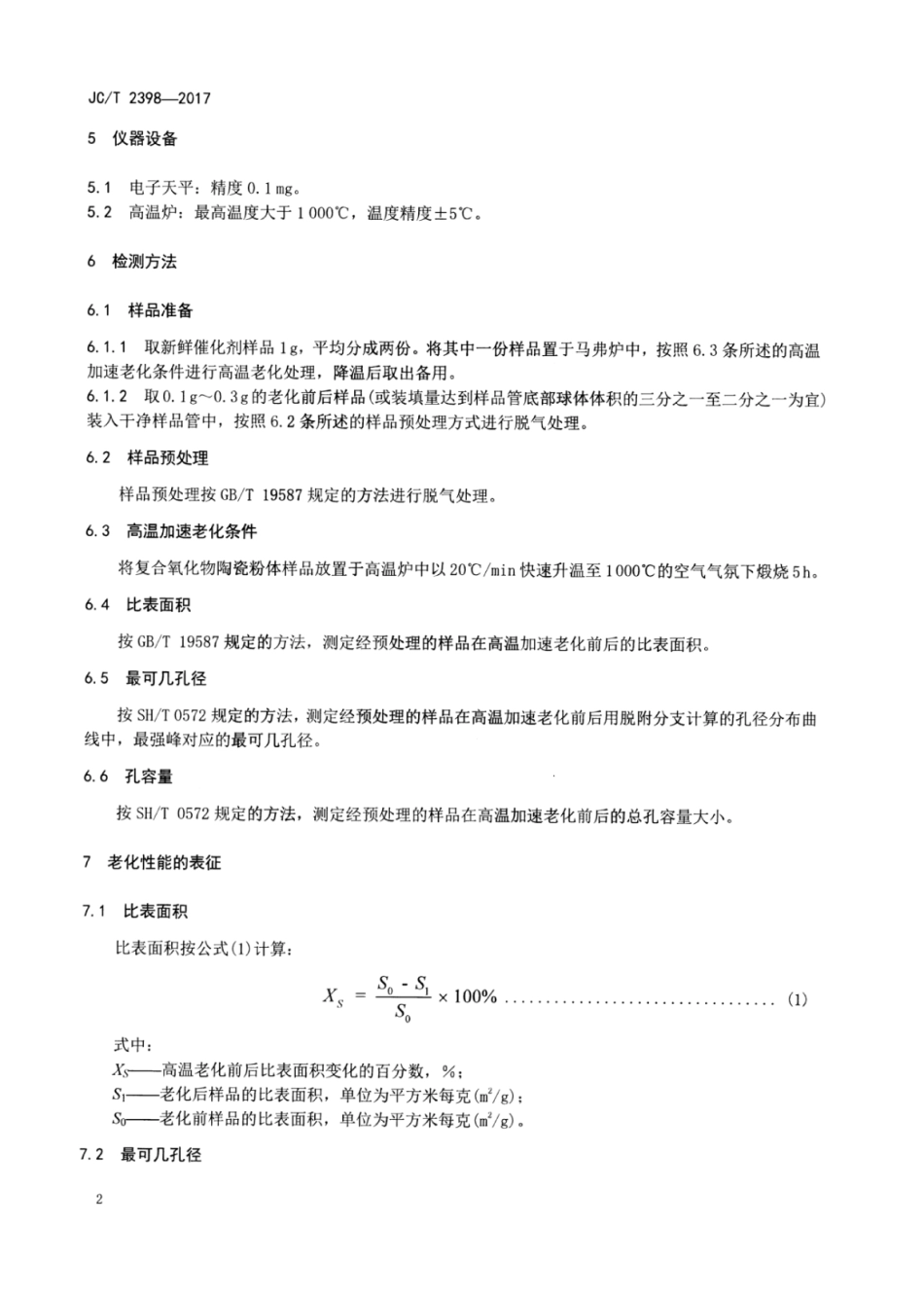

JC/T2398-2017机动车尾气净化用复合氧化物陶瓷粉体老化性能的检测方法1范围本标准规定了复合氧化物陶瓷粉体材料老化性能的术语和定义、方法原理、仪器设备、检测方法和老化性能的表征。本标准适用于机动车尾气净化用复合氧化物陶瓷粉体老化性能的检测。其他类似用途的复合氧化物陶瓷粉体老化性能的检测可参照本标准。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T19587气体吸附BET法测定固体物质比表面积SH/T0572催化剂孔径分布计算法（氮脱附等温线计算法）3术语和定义下列术语和定义适用于本文件。3.1老化性能aging performance催化剂的老化是指催化剂在正常工作条件下逐渐失去活性的过程。通过比较复合氧化物陶瓷粉体老化前后比表面积、孔容量以及最可几孔径的变化，表征复合氧化物陶瓷粉体的老化性能。3.2比表面积specific surface area指单位质量复合氧化物陶瓷粉体内外表面积之和。通常采用多分子层吸附原理即BET方程来计算比表面积大小，单位为平方米每克(m/g)。3.3最可几孔径peak pore size指复合氧化物陶瓷微粒所围成的孔穴或颗粒之间所形成的出现概率最大的孔隙大小。一般以孔径分布曲线中最强峰对应的孔径大小为最可几孔径。3.4孔容量pore volume指单位质量复合氧化物陶瓷粉体所能吸附的吸附质的总体积数，单位是立方厘米每克(cm/g)。4方法原理通过设定高温加速老化条件，用低温N2吸附法测定复合氧化物陶瓷粉体在高温加速老化前后比表面积、最可几孔径及孔容量的变化来表征复合氧化物陶瓷粉体的老化性能。1JC/T2398-2017最可几孔径按公式(2)计算：。P0100%.(2)式中：X一高温老化前后最可几孔径变化的百分数，%：P1一老化后样品的最可几孔径，单位为纳米(nm):P。一老化前样品的最可几孔径，单位为纳米(nm)。7.3孔容量孔容量按公式(3)计算：X2。x100%.(3)。式中：X,一高温老化前后孔容量变化的百分数，%：一老化后样品的孔容量，单位为立方厘米每克(cm/g):Vg一老化前样品的孔容量，单位为立方厘米每克(cm/g)。
