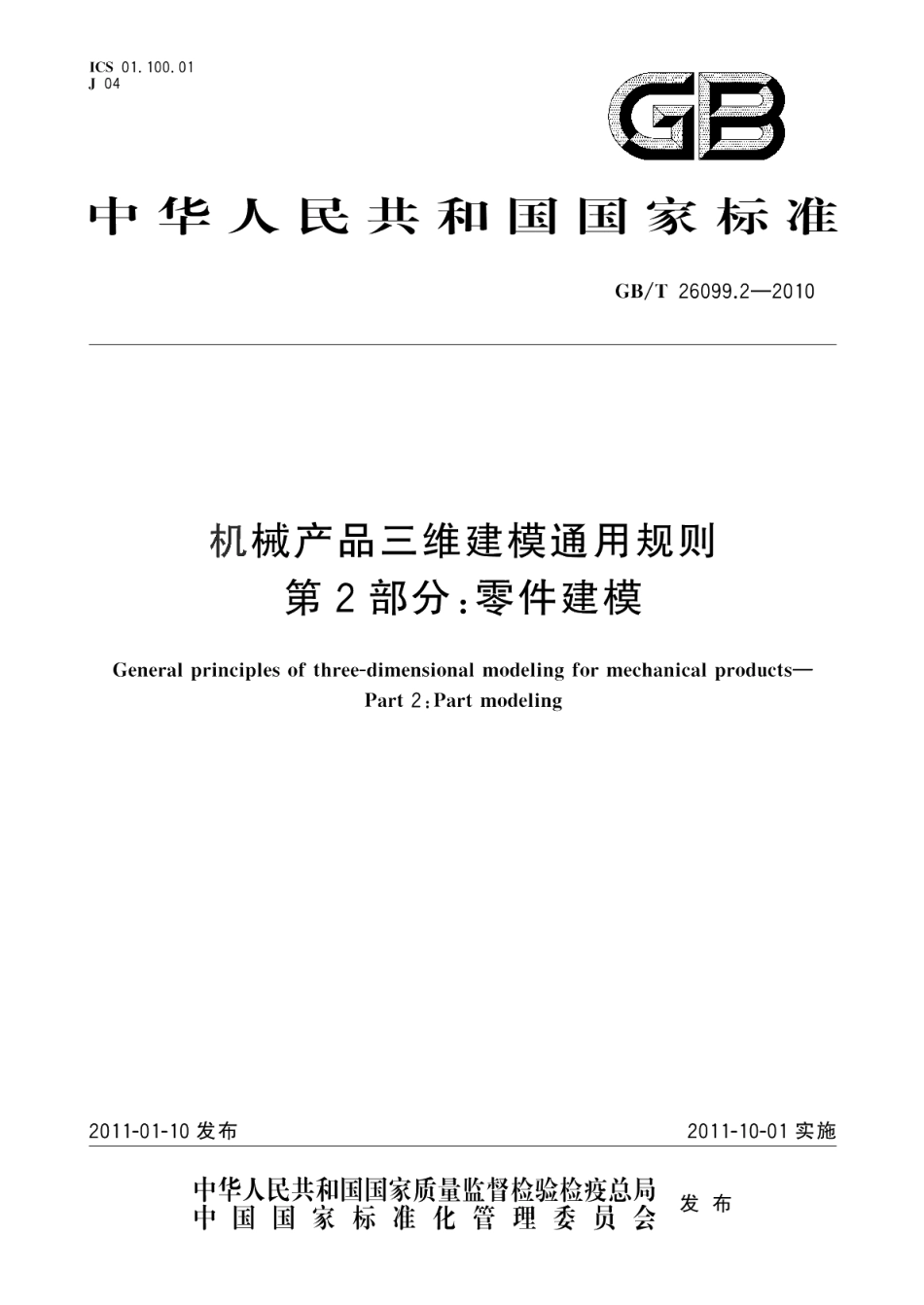

机械产品三维建模通用规则
第2部分:零件建模
GBT
26099.2-2010
机械
产品
三维
建模
通用
规则
部分
零件
26099.2
2010
GB/T26099.2-2010机械产品三维建模通用规则第2部分:零件建模1范围GB/T26099的本部分规定了零件建模的总体原则、总体要求、详细要求以及模型简化、检查、发布与应用。本部分适用于机械零件三维建模过程中模型的构建、应用和管理。2规范性引用文件下列文件中的条款通过GB/T26099的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。GB/T4458.5机械制图尺寸公差与配合注法GB/T6403.1球面半径GB/T6403.2润滑槽GB/T6403.3滚花GB/T6403.4零件倒圆与倒角GB/T6403.5砂轮越程槽GB/T24734.1技术产品文件数字化产品定义数据通则第1部分:术语与定义(GB/T 24734.1-2009,ISO16792:2006,NEQ)GB/T24734.11技术产品文件数字化产品定义数据通则第11部分:模型几何细节层级GB/T26099.1机械产品三维建模通用规则第1部分:通用要求3术语和定义GB/T24734.1和GB/T26099.1确立的术语和定义适用于GB/T26099的本部分。4总体原则和总体要求4.1总体原则a)零件模型应能准确表达零件的设计信息;b)零件模型包含零件的几何要素、约束要素和工程要素;c)零件模型的信息表达应具备在保证设计意图的情况下可被正确更新或修改的能力;d)不允许冗余元素存在,不允许含有与建模结果无关的几何元素;e)零件建模应考虑数据间应有的链接和引用关系,例如,模型的几何要素、约束要素和工程要素之间要建立正确的逻辑关系和引用关系,应能满足模型各类信息实时更新的需要;f)建模时应充分体现面向制造的设计Design for Manufacturing(DFM)准则,提高零件的可制造性。4.2总体要求a)参与三维设计的机械零件应进行三维建模,这不仅包括自制件,还包括标准件和外购件等:
